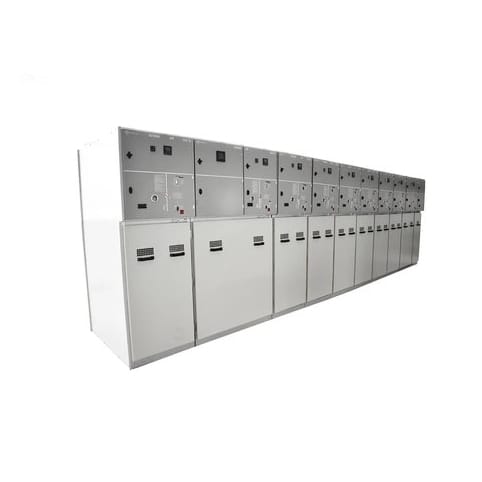

Liugao, l'un des principaux fournisseurs d'appareillages haute tension, le cadre de l'armoire est de type assemblage, offrant stabilité, fiabilité et assemblage pratique. Il est suffisamment polyvalent pour être configuré comme une unité ring net et prend en charge différents modes de connexion.

De taille compacte, légère, peu encombrante et facile à installer, l'unité principale en anneau privilégie l'efficacité et la simplicité dans sa conception.

L'unité comprend des salles de barbar, de commutation et de contrôle séparées, chacune maintenue dans un état sécurisé. L'armoire et ses composants sont méticuleusement mis à la terre pour garantir la sécurité personnelle des opérateurs et des préposés à l'entretien.

L'unité principale en anneau est compatible avec les interrupteurs de charge FN12-12D et FN25-12D, offrant flexibilité et adaptabilité dans sa configuration.

Avec un système de verrouillage mécanique avancé et fiable, l'unité répond aux exigences strictes de cinq anti-protections, garantissant ainsi une sûreté et une sécurité améliorées lors de son fonctionnement.

Environnement de fonctionnement du panneau de commutation de l'unité principale de l'anneau 12KV

1. Température de l'air : Température maximale : +40 ℃ ; Température minimale : -35 ℃

2. Humidité : humidité moyenne mensuelle 95 % ; Humidité moyenne quotidienne 90% .

3. Altitude au-dessus du niveau de la mer : Altitude maximale d'installation : 2 500 m

4. Air ambiant apparemment non pollué par des gaz, vapeurs, etc. corrosifs et inflammables.

5. Pas de secousses violentes fréquentes.

Caractéristiques du panneau de commutation de l'unité principale de l'anneau 12KV

L'enceinte, la porte et la chambre supérieure de cette unité subissent un traitement de pulvérisation minutieux, garantissant une finition protectrice et uniforme. Toutes les armoires disposent d'un jeu de barres principal de mise à la terre qui facilite une connexion étroite à proximité de l'armoire. Les composants métalliques, y compris les interrupteurs de mise à la terre et les pièces de verrouillage, sont méticuleusement reliés au jeu de barres de mise à la terre. Des connexions tressées en cuivre sont utilisées entre les pièces reliées par des vis pour assurer la continuité.

Pour gérer la libération de gaz et éviter les arcs de combustion internes, une porte de décompression est positionnée à l'arrière de l'armoire. La carte supérieure est solidement fixée avec des vis, ce qui permet de l'ouvrir facilement de l'extérieur pour la connexion du bus. La chambre supérieure des dispositifs auxiliaires offre une flexibilité pour l'installation des terminaux et autres composants. En élevant la petite chambre, la protection des relais peut être obtenue efficacement.

Notamment, l'interrupteur-sectionneur et l'interrupteur de mise à la terre utilisent un verrouillage de type bloc, tandis que l'interrupteur de mise à la terre et la porte utilisent un verrouillage coercitif. Après une séquence spécifique d'étapes (fermeture de la porte, activation de l'interrupteur de mise à la terre et fermeture de l'interrupteur-sectionneur), le verrouillage automatique est obtenu. Cette opération séquentielle sert à prévenir les pannes et à améliorer la sécurité globale du système.

Spécifications du panneau de commutation de l'unité principale de l'anneau 12KV

Caractéristiques du panneau de commutation de l'unité principale de l'anneau 12KV
