Qu'est-ce que le disjoncteur de vide?

Le disjoncteur de circuit à vide Lugao (VCB) est un élément essentiel de l'équipement électrique dans les systèmes d'alimentation à haute tension. Le but est de couper le courant en cas de dysfonctionnement, protégeant ainsi le circuit. Le disjoncteur sous vide de Lugao est largement utilisé dans diverses applications industrielles et commerciales, en particulier dans les applications moyennes et à haute tension, lorsqu'une protection fiable et efficace est cruciale. Grâce à cet article, Lugao vous amènera à explorer le principe de travail, les composants clés, les avantages, les applications et la maintenance de nos disjoncteurs de l'aspirateur Lugao, expliquant pourquoi ils sont devenus un choix populaire dans les systèmes électriques de nos jours.

Principe de travail du disjoncteur de vide

La fonction principale du disjoncteur de vide de Lugao est d'interrompre les courants de défaut et de protéger les circuits électriques contre les dommages potentiels. En cas de dysfonctionnement, le disjoncteur de vide coupera rapidement le courant pour éviter la surchauffe, le feu ou d'autres conséquences dangereuses. Contrairement à d'autres types de disjoncteurs, les disjoncteurs de vide Lugao éteignent les arcs dans une chambre à vide. Lorsque les contacts à l'intérieur du disjoncteur se séparent, un arc se formera entre eux. Dans le disjoncteur de vide de Lugao, le vide peut empêcher l'ionisation et restaurer rapidement l'isolation entre les contacts, de sorte que l'arc peut être presque instantanément éteint.

Pourquoi utiliser un vide?

La chambre à vide du disjoncteur sous vide de Lugao est la clé de ses performances. Il n'y a presque pas de particules dans le vide, et le manque d'ionisation rend difficile pour l'arc de durer. Par conséquent, la vitesse de l'extinction de l'arc est beaucoup plus rapide que dans l'air ou le gaz. Cette interruption de courant efficace est l'une des principales raisons pour lesquelles les disjoncteurs de vide sont largement utilisés dans les systèmes d'alimentation haute tension.

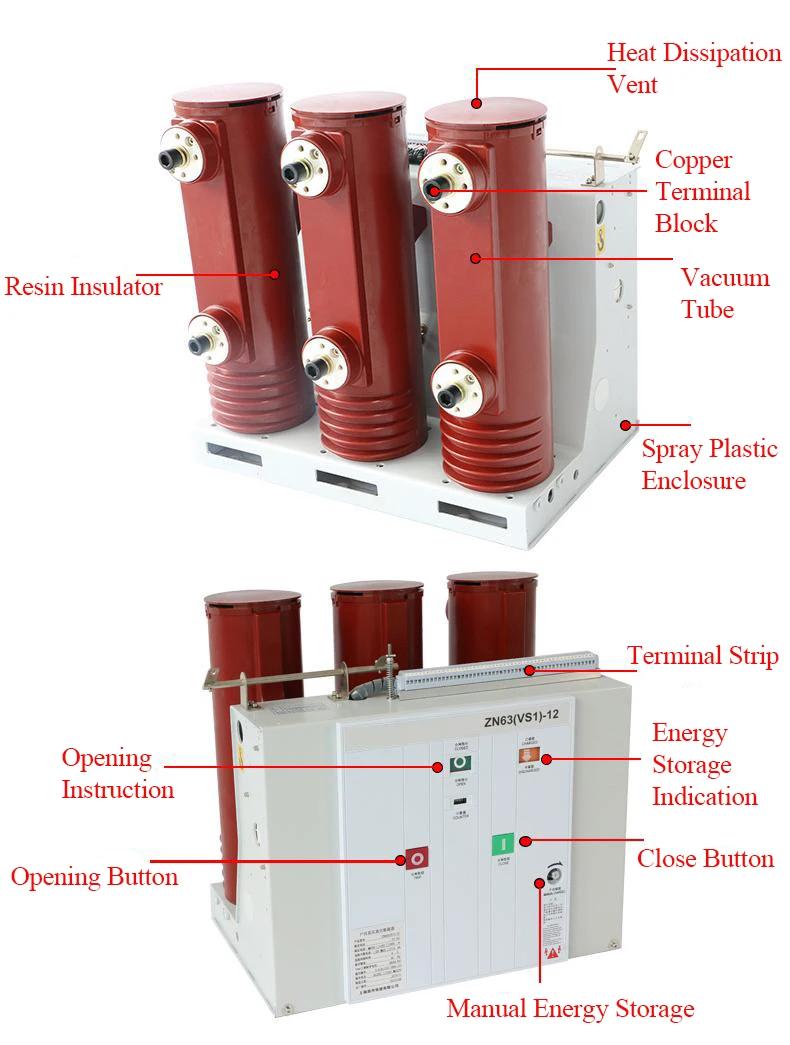

Composants clés d'un disjoncteur à vide

1. Interrupteur de Vacuum: La chambre d'extinction à arc à vide est le cœur d'un disjoncteur à vide. Il se compose de deux contacts enfermés dans le vide. Lorsque ces deux contacts se séparent, la chambre d'extinction de l'arc à vide éteindra immédiatement l'arc dans un environnement sous vide.

2. Mécanisme de fonctionnement:Le mécanisme de fonctionnement est responsable de l'ouverture et de la fermeture des contacts dans la chambre d'extinction de l'arc à vide. Il peut être utilisé manuellement ou électriquement pour contrôler avec précision le fonctionnement du disjoncteur de vide.

3. Matériel d'isolation:En raison du fait que les disjoncteurs de vide sont généralement utilisés pour les applications de tension moyenne à élevée, l'isolation entre les composants est cruciale. Pour assurer un fonctionnement sûr sous haute tension, nous utilisons des matériaux d'isolation de haute qualité.

4. Logement: Les disjoncteurs à vide sont généralement installés dans des enceintes robustes pour les protéger des facteurs environnementaux tels que l'humidité et la poussière, ce qui peut affecter leurs performances.

Avantages des disjoncteurs de vide

Par rapport aux autres types de disjoncteurs, les disjoncteurs à vide présentent de multiples avantages, ce qui en fait un choix populaire dans les systèmes d'alimentation électrique:

1. Force diélectrique élevée: La chambre à vide d'un disjoncteur à vide a une excellente résistance diélectrique, il peut donc déconnecter les circuits à haute tension sans risque de dégradation.

2. Maintenance minimale:Les disjoncteurs à vide ont moins de pièces mobiles et nécessitent une maintenance minimale pendant le fonctionnement. Ceci est particulièrement avantageux dans l'installation à distance ou les sous-stations à haute tension, où l'entretien régulier est difficile.

3. Fonctionnement rapide: Les disjoncteurs à vide fonctionnent rapidement, ce qui les rend très efficaces pour protéger l'équipement contre les effets des défauts. Cette opération rapide minimise les dommages et les temps d'arrêt dans la plus grande mesure possible, améliorant la fiabilité du système électrique.

4. Environnemental: Contrairement aux disjoncteurs isolés à gaz, les disjoncteurs de vide ne nécessitent pas de gaz nocifs tels que l'hexafluorure de soufre (SF6) pendant le fonctionnement, ce qui en fait un disjoncteur de circuit respectueux de l'environnement.

5. Longue durée de vie: La durabilité et l'efficacité des disjoncteurs sous vide contribuent à prolonger leur durée de vie. En raison du fait que le niveau de vide ne diminue pas avec le temps, ces disjoncteurs peuvent maintenir leur efficacité pendant de nombreuses années, réduisant ainsi le besoin de remplacement fréquent.

Applications des disjoncteurs de vide

Les disjoncteurs de vide peuvent être utilisés à diverses occasions, principalement pour les applications moyennes et à haute tension. Certaines applications courantes comprennent:

1. Génération d'énergie: Dans les centrales électriques, les disjoncteurs à vide sont cruciaux pour protéger les générateurs, les transformateurs et autres équipements critiques. Les disjoncteurs à vide garantissent que tous les défauts peuvent être rapidement interrompus pour éviter les dommages à grande échelle et les temps d'arrêt coûteux.

2. Sondations: Les disjoncteurs à vide sont largement utilisés dans les sous-stations de gestion des systèmes moyens et à haute tension. Les disjoncteurs de vide peuvent couper rapidement et efficacement les courants de défaut, ce qui les rend très adaptés à ces environnements.

3. Paramètres industriels: Les installations de fabrication et l'industrie lourde s'appuient sur des disjoncteurs à vide pour protéger l'équipement contre les effets des défauts. Les disjoncteurs à vide sont durables et nécessitent un faible entretien, ce qui les rend très adaptés aux applications qui nécessitent une forte fiabilité.

4. Bâtiments commerciaux: Les grands bâtiments commerciaux et les complexes de bureaux utilisent généralement des disjoncteurs à vide pour assurer la sécurité et la fiabilité de leurs systèmes électriques. Les disjoncteurs à vide sont conçus pour être compacts, efficaces et faciles à intégrer dans les infrastructures électriques existantes.

5. Systèmes ferroviaires: Dans l'industrie ferroviaire, des disjoncteurs à vide sont utilisés pour protéger les systèmes d'alimentation qui dirigent les trains. Leur conception et leur fiabilité robustes les rendent adaptés à cette infrastructure critique.

Maintenance des disjoncteurs de vide

Une caractéristique importante des disjoncteurs à vide est leurs exigences de maintenance extrêmement faibles. Cependant, les inspections et la maintenance régulières peuvent assurer une performance optimale et une durée de vie. Les principales méthodes de maintenance des disjoncteurs de vide comprennent:

1. Inspection des contacts: Bien que l'usure des disjoncteurs à vide soit minime, il est toujours nécessaire de vérifier tout signe de corrosion sur les contacts. Le remplacement en temps opportun des contacts usés aide à maintenir l'efficacité des disjoncteurs.

2. Vérification de l'intégrité de l'aspirateur: Le vide dans la chambre d'extinction de l'arc doit être maintenu intact pour assurer une extinction d'arc fiable. Il est recommandé de tester régulièrement l'intégrité du vide pour vérifier qu'il n'y a pas de fuites ni de dégradation.

3. Test de fonctionnement mécanique: Des tests réguliers du mécanisme de fonctionnement sont nécessaires pour assurer une ouverture et une fermeture lisses du disjoncteur de vide. Les composants mécaniques doivent être régulièrement lubrifiés pour éviter l'usure.

4. Test électrique: Les tests électriques réguliers, tels que la résistance à l'isolation et les tests de résistance aux contacts, peuvent aider à identifier tout problème potentiel dans les disjoncteurs à vide.

Comparaison avec d'autres types de disjoncteurs

Pour comprendre la valeur unique du disjoncteur à vide, il est utile de le comparer à d'autres types de disjoncteurs, tels que des disjoncteurs d'air et des disjoncteurs isolés en gaz.

- disjoncteur d'air (ACB):

Les disjoncteurs d'air s'appuient sur l'air atmosphérique pour éteindre l'arc, ce qui les rend moins efficaces pour les applications à haute tension par rapport aux disjoncteurs à vide. Les disjoncteurs à vide ont une résistance diélectrique plus élevée, ce qui leur permet de gérer plus efficacement des tensions plus efficaces.

- disjoncteur de circuit isolé (GCB):

Les disjoncteurs isolés en gaz utilisent souvent le gaz SF6 pour éteindre l'arc. Bien que efficace, SF6 est un puissant gaz à effet de serre et les disjoncteurs isolés nécessitent des procédures de manipulation strictes. Les disjoncteurs de vide, en revanche, utilisent une approche propre et durable sans impact environnemental.

Tendances et développements futurs des disjoncteurs de vide

Avec les progrès technologiques continus, les disjoncteurs de vide devraient devenir encore plus efficaces et largement utilisés. Certaines tendances et développements futurs dans le domaine comprennent:

1. Intégration avec des grilles intelligentes: Avec la vulgarisation des réseaux intelligents, la conception de disjoncteurs à vide est de plus en plus équipée de capacités de surveillance et de contrôle avancées. Cela permet la collecte de données en temps réel et la télécommande, améliorant ainsi la fiabilité et l'efficacité du système d'alimentation.

2. Matériaux améliorés: La recherche en science des matériaux favorise les matériaux des disjoncteurs de vide pour être plus durables et efficaces. Ces matériaux sont conçus pour prolonger davantage leur durée de vie et réduire les exigences de maintenance.

3. Conceptions compactes: La structure des disjoncteurs de vide devient de plus en plus compacte, ce qui les rend adaptées aux applications avec un espace limité, tels que des sous-stations urbaines et des bâtiments commerciaux.

4. Détection de défaut améliorée: Les futurs disjoncteurs de vide peuvent adopter une technologie de détection de défaut avancée pour fournir des réponses plus rapides et plus précises aux défauts. Cela réduira encore le risque de dommages et améliorera la fiabilité globale du système électrique.

Conclusion

Le disjoncteur de vide est un composant inestimable dans les systèmes électriques modernes, offrant une protection fiable et efficace dans des applications à moyenne et haute tension. Avec un mécanisme unique basé sur le vide, il éteint rapidement les arcs et interrompt les courants de défaut, offrant une résistance diélectrique supérieure et une durabilité environnementale par rapport à d'autres types de disjoncteurs. Les exigences de maintenance minimales, la longue durée de vie et la pertinence pour un large éventail d'applications font du disjoncteur de vide un choix populaire pour la production d'électricité, les paramètres industriels et les bâtiments commerciaux. Alors que la technologie continue de progresser, l'avenir des disjoncteurs de vide est prometteur pour une efficacité encore plus grande, une intégration du réseau intelligent et des conceptions compactes.
