Comment choisir l'appareillage de commutation qui convient à vos besoins?

Cherchez-vouslargeur de commutationpour votre nouveau projet? Mais confus sur la façon de choisir le bon produit pour vos besoins?

Le marché actuel propose une variété de styles, tailles et conceptions qui peuvent être utilisés pour répondre à vos besoins énergétiques. Bien que cela puisse sembler compliqué à première vue. Prenez le temps de comparer soigneusement chaque type d'appareillage de commutation lié à votre application spécifique. Il vous garantira que vous trouverez le produit de puissance qui répond à vos besoins.

Dans cet article de blog, explorons les facteurs clés dans le choix de l'appareillage de commutation. Pour que vous puissiez prendre une décision éclairée qui vous convient le mieux. Lisez la suite pour en savoir plus!

1. Qu'est-ce qu'un transformateur de puissance et quelle est sa fonction?

Un appareil de commutation est un dispositif électrique dont la fonction principale est d'ouvrir et de fermer, de contrôler et de protéger l'équipement électrique pendant le processus de production d'électricité, de transmission, de distribution et de conversion d'énergie dans le système d'alimentation.

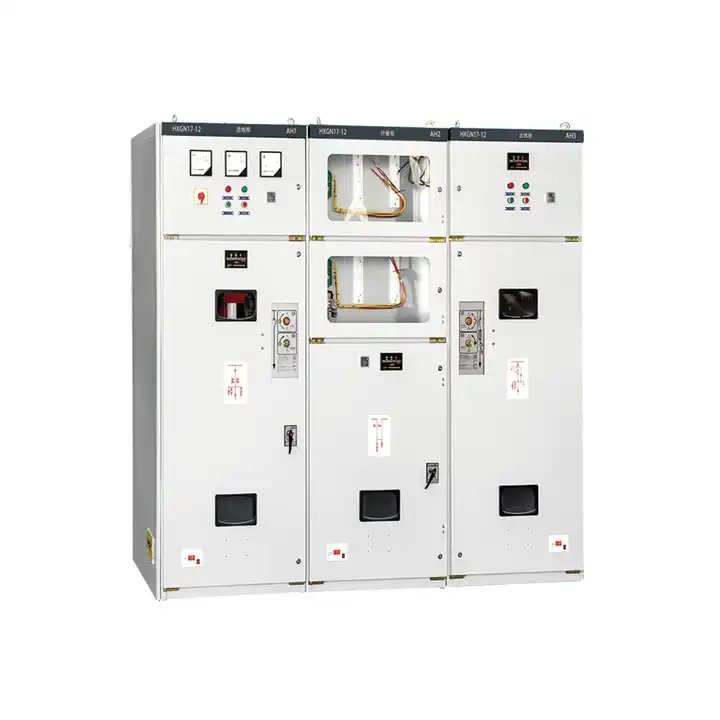

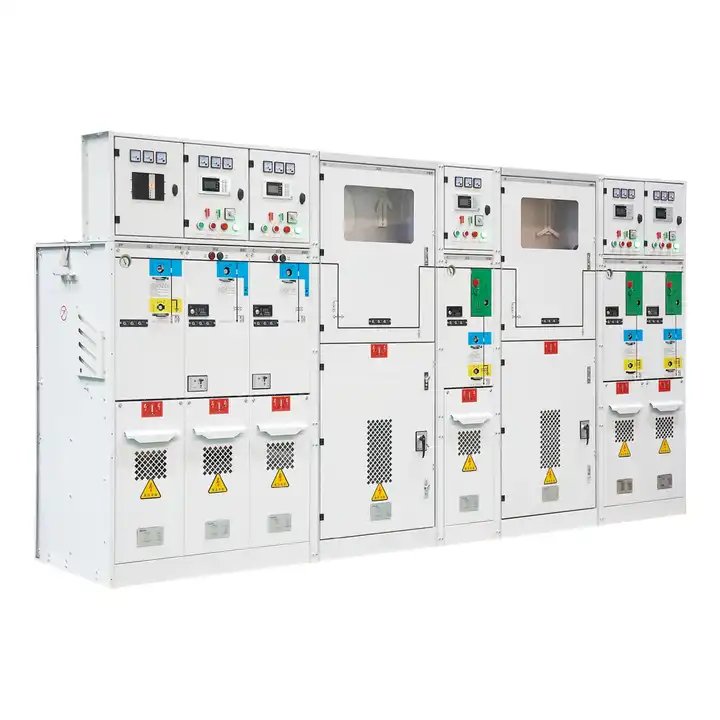

L'appareillage de commutation est généralement appelé un ensemble complet de commutateurs ou des ensembles complets d'équipement de distribution d'alimentation. Avec le disjoncteur de circuit comme noyau, selon les exigences du schéma de câblage principal primaire électrique, des appareils électriques à haute tension (y compris les appareils de contrôle, de protection et de mesure) ainsi que des bus, des conducteurs de transport en courant et des isolateurs sont assemblés dans une armoire métallique fermée ou ouverte, formant ainsi un dispositif clé pour recevoir et distribuer des énergies électriques dans le système de puissance fermé ou ouvert.

L'armoire de commutation réalise les opérations d'ouverture et de clôture du système d'alimentation via des dispositifs tels que des disjoncteurs pour assurer le fonctionnement et la sécurité normaux de l'équipement électrique.

L'appareillage de commutation est équipé de solutions primaires et secondaires pour clarifier ses fonctions d'agrégation, de distribution, de mesure et de protection de puissance pour assurer le fonctionnement stable du système d'alimentation.

L'armoire de commutation a des procédures de fonctionnement et des mécanismes de verrouillage mécaniques et électriques, tels que les fonctions de protection, qui peuvent effectivement empêcher la survenue d'accidents de puissance.

La coquille métallique de l'armoire de commutation est mise à la terre pour empêcher les gens d'approcher les pièces vivantes et de toucher les pièces mobiles, et pour empêcher les facteurs externes d'affecter les installations internes.

2 Différents types d'appareillage de commutation

Il existe de nombreuses options pourlargeur de commutation, apparence et taille, adaptée à une variété de sites d'application et de fins industrielles. Selon le niveau de tension, il est divisé en d'appareil de commutation à haute tension, d'appareil de commutation à moyenne tension et d'appareil de commutation basse tension. Selon la structure, il est divisé en appareil de commutation fixe et appareil de commutation de sevable. Selon l'objectif, il est divisé en appareils d'appareil de distribution, d'appareillage de commande et de compensation du condensateur.

Il convient principalement à diverses occasions telles que les centrales électriques, les sous-stations, l'industrie pétrochimique, la métallurgie et le roulement en acier, l'industrie légère et le textile, les usines et les mines, les zones résidentielles, les immeubles de grande hauteur, etc.

3.Comment de choisir l'appareil-commutation qui répond à vos besoins?

1. Paramètres électriques

La tension nominale doit correspondre à la tension de la grille et le courant nominal doit être sélectionné en fonction du courant de charge, et au moins 20% à 30% doivent être réservés aux besoins d'expansion futurs. La tolérance court-circuit devrait garantir que le courant peut être déconnecté en toute sécurité en cas de défaut de court-circuit.

2. Niveau de protection (niveau IP)

L'IP20 convient aux environnements intérieurs secs et sans poussière (tels que les salles de distribution) et les lieux avec des exigences environnementales faibles. IP54 et au-dessus convient aux environnements humides, poussiéreux ou extérieurs (comme les mines et les usines chimiques).

4.Comment pour installer ou remplacer l'armoire de commutateur?

Vérifiez les dimensions de base (erreur ≤ 2 mm), hissez en place après la mise hors tension, le niveau et le resserrer. Connectez le fil de terre, la barre de la barre et le fil de commande en séquence et retirez d'abord le fil secondaire lors du remplacement. Testez l'isolation (≥1000mΩ) et le fonctionnement mécanique.

5. Précautions pour maintenir les appareils de commutation

Largeur de commutationest un équipement important dans le système d'alimentation et nécessite une maintenance standard pour assurer un fonctionnement sûr et fiable.

Vérifier régulièrement l'étanchéité des bornes et tester la sécurité du dispositif de protection; Faites attention au nettoyage de la poussière à la surface des pièces isolantes et maintenez une bonne ventilation et une bonne dissipation de la chaleur; Concentrez-vous sur la surveillance de la température de contact pour éviter la surchauffe et provoquer des défaillances. Établir des fichiers de maintenance pour suivre les modifications de l'état de l'équipement.

Grâce à des processus de maintenance standardisés, la durée de vie de la durée de service peut être considérablement prolongée et le fonctionnement stable du système de distribution peut être garanti.

6. Conclusion

Les mesures de maintenance standard sont essentielles pour maintenir votre appareil de commutation en bon état de fonctionnement. Les inspections régulières pour les connexions lâches, les dommages aux composants et la surchauffe sont des étapes de maintenance clés.

De plus, assurez-vous de retirer la poussière qui s'est accumulée à l'intérieur de l'armoire et d'assurer la dissipation de la chaleur et la ventilation appropriées. En effectuant ces mesures de maintenance de base mais importantes, vous prolongerez considérablement la durée de vie de votre plus grand public et assurerez un fonctionnement stable à long terme!
