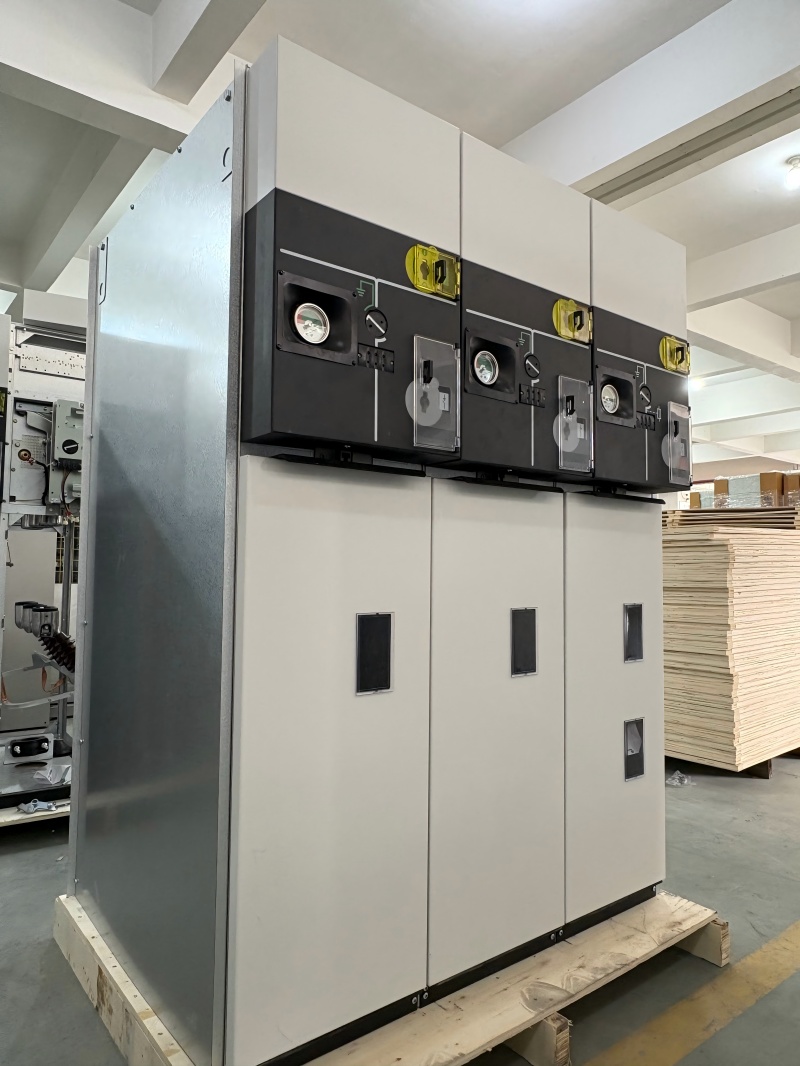

SRM de type isolé de commutation à haute tension SRM

La série SRM Série SF6 entièrement isolée entièrement scellée entièrement scellée (C-GIS) est une nouvelle génération de produits de gaz miniaturisés entièrement isolés conçus et développés par notre entreprise en absorbant les technologies avancées au pays et à l'étranger. Le produit est une combinaison efficace de combinaison d'unités fixes et d'expansion flexible, qui convient aux exigences de la distribution du réseau annulaire ou des terminaux utilisateur, et répond aux besoins de diverses substances secondaires pour l'utilisation flexible de l'appareillage compact. L'équipement a trois niveaux de tension nominaux de SRM-12KV, SRM-24KV et SRM6-40,5KV(Veuillez vous référer à la page Détails du produit pour une introduction plus détaillée), qui est conforme aux normes internationales telles que la CEI 62271, la CEI 60420, etc.

Caractéristiques du produit:

1. Design entièrement isolé et entièrement scellé

Les principales parties en direct de l'appareillage de commutation NG7 sont complètement scellées dans une boîte à gaz scellée soudée avec des plaques en acier inoxydable. Les lignes d'entrée et de sortie sont connectées via des connecteurs de câbles blindés entièrement isolés, entièrement scellés. La boîte à gaz a une pression d'inflation de 0,04 MPa et un niveau de protection de l'IP67. Le produit peut fonctionner dans des environnements sévères tels que une altitude élevée, un brouillard élevé, une forte pollution et une humidité.

2. Conception modulaire standard, expansion flexible et combinaison pratique.

Le produit a un degré élevé de normalisation et adopte un schéma de conception modulaire, qui est flexible et rapide à combiner. L'unité de boîte à gaz peut être élargie arbitrairement à gauche et à droite, et une variété de combinaisons d'unités peuvent être réalisées via des connecteurs de barre de barres spéciaux pour répondre aux divers besoins de distribution d'énergie des utilisateurs dans la mesure maximale.

3. Technologie avancée de soudage et d'étanchéité

Les plaques en acier inoxydable du corps de la boîte à gaz sont toutes coupées au laser et soudées par des robots de soudage ABB pour assurer pleinement la précision dimensionnelle et la qualité de soudage des plaques. La boîte à gaz assemblée adopte la technologie d'aspirateur isobare et de détection des fuites d'hélium pour garantir que le taux de fuite annuel de la boîte à gaz est inférieur à 0,01%.

4. Des solutions intelligentes de surveillance et de protection en ligne peuvent être réalisées.

L'appareillage de commutation peut être connecté au système d'automatisation via le réseau de communication pour réaliser les fonctions de télécommande, de télémétrie et de télésignaling de l'armoire de commutation. Il peut également réaliser les fonctions d'isolement des défauts, de récupération et de reconstruction du réseau du réseau de distribution.

5. Schéma d'application de la boîte de succursale de câbles spéciaux

En raison de l'application croissante des stations de commutation de réseau d'anneau distribuées, l'appareillage de commutation de la série NG7 est spécialement équipé d'une solution que la barre de bus peut être connectée à gauche et à droite à travers la bague. Il convient aux boîtes de branche de câbles avec un ou plusieurs commutateurs de charge pour fournir aux utilisateurs des solutions de distribution d'énergie flexibles et économiques.

6. Interface utilisateur amicale et schéma de conception parfait "à cinq protections"

L'appareillage de commutation peut être utilisé manuellement ou électriquement, et le processus de fonctionnement est simple et fiable. La conception structurelle globale a une conception verrouillable parfaite "à cinq protections" pour assurer la sécurité opérationnelle. L'équipement est largement utilisé. Dans les réseaux d'énergie urbaine, il convient aux systèmes de distribution centrale à haute tension, à économiser des terres et à améliorer la fiabilité de l'alimentation électrique. Dans les sous-stations, il est courant dans divers types, en particulier les sous-stations souterraines et compactes. Dans les systèmes d'énergie industrielle, il répond aux besoins de distribution d'énergie des grandes entreprises et offre une protection et une gestion efficaces.
