Quels sont les différents types et conceptions d’appareillage débrochable basse tension MNS ?

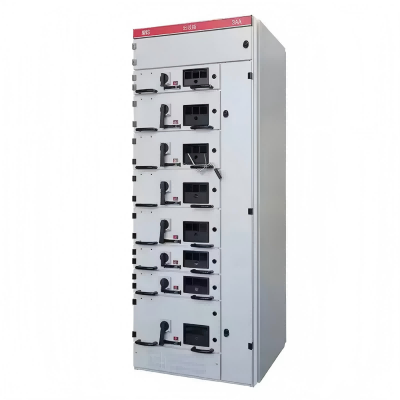

LugaoLe cadre d'appareillage de commutation débrochable basse tension MNS de utilise un matériau en forme de C avec un module de 25 mm, qui est connecté via des connecteurs pour former une variété de structures d'armoires et d'unités de tiroirs pour répondre à divers besoins. L'armoire MCC utilise des composants en plastique technique ignifuge et à haute résistance pour une sécurité accrue. De plus, les panneaux de fonctions sont modifiés à partir de modèles étrangers et combinés avec un module de 200 mm, ce qui les rend plus adaptés aux conceptions mixtes d'armoires PC et MCC. Les unités débrochables et le corps de l'armoire sont dotés d'un dispositif de verrouillage fiable pour empêcher la commutation de charge lorsque l'interrupteur est sous tension, améliorant ainsi la sécurité. L'armoire est généralement assemblée à partir de tôles d'acier laminées à froid après traitement de passivation, mais des tôles d'acier revêtues d'aluminium-zinc peuvent également être utilisées selon les besoins de l'utilisateur.

• Types d'appareillage de commutation

1. Armoires de réception et de liaison de bus

Divers disjoncteurs de type châssis nationaux et internationaux, tels que les séries RMW1, CW1, NA1, DW45, CDW7, MT et E, sont utilisés comme interrupteur principal pour fournir des fonctions de réception ou de liaison de bus. 2. Armoire centrale électrique (PC)

La distribution d'énergie utilise différents types de disjoncteurs nationaux et internationaux montés en armoire, tels que les séries DW45, NA1, CDW7MT et E.

3. Centre de contrôle des moteurs (MCC)

Composé de grands et petits tiroirs, l'interrupteur principal de chaque circuit utilise un disjoncteur à boîtier moulé à haut pouvoir de coupure ou un interrupteur de charge rotatif avec fusibles.

4. Armoire de compensation de puissance réactive

• Type de tiroir

Cinq tailles sont disponibles, toutes basées sur une hauteur de 8E (200 mm). La conception modulaire permet une hauteur d'installation effective des composants de 1 800 mm, ce qui donne lieu à une disposition globale de l'armoire plus épurée et plus esthétique. •8E/4 : 4 blocs-tiroirs assemblés en parallèle dans un espace mesurant 200 mm de hauteur, 150 mm de largeur et 400 mm de profondeur

•8E/2 : 2 blocs-tiroirs assemblés en parallèle dans un espace mesurant 200 mm de hauteur, 300 mm de largeur et 400 mm de profondeur

•8E : 1 bloc à tiroirs assemblé dans un espace mesurant 200 mm de hauteur, 600 mm de largeur et 400 mm de profondeur

•16E : 1 bloc à tiroirs assemblé dans un espace mesurant 400 mm de hauteur, 600 mm de largeur et 400 mm de profondeur

•24E : 1 bloc à tiroirs assemblé dans un espace mesurant 600 mm de hauteur, 600 mm de largeur et 400 mm de profondeur
