Quelles sont les caractéristiques structurelles et les méthodes de maintenance de l'armoire de distribution électrique XL-21 ?

Caractéristiques structurelles

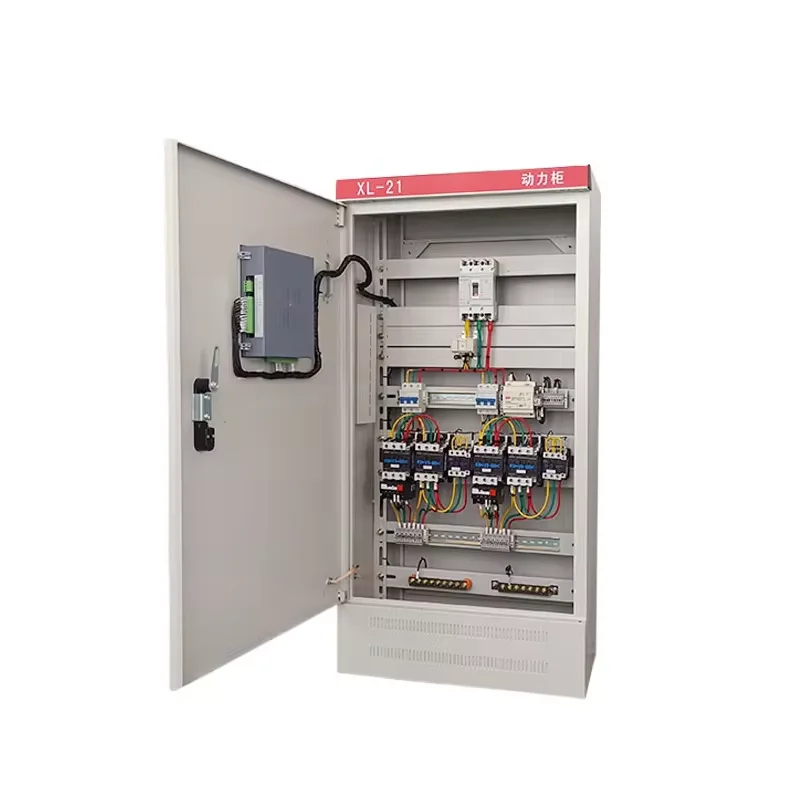

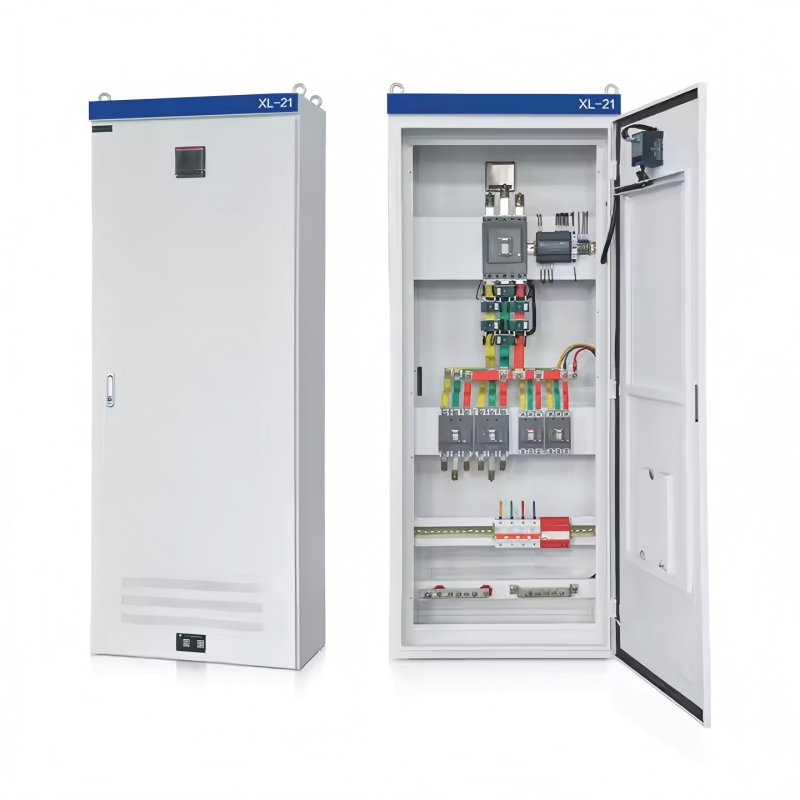

L'armoire de distribution d'énergie basse tension XL-21 est principalement utilisée pour la distribution d'énergie dans les entreprises industrielles et minières utilisant des systèmes triphasés, triphasés et triphasés, quatre fils avec des fréquences CA jusqu'à 50 Hz et des tensions jusqu'à 500 V, ainsi que pour l'éclairage électrique. Il s'agit d'une enceinte fermée construite à partir de plaques d'acier pliées. La poignée de commande de l'interrupteur à couteau est située sur la colonne avant supérieure droite, permettant la commutation de puissance. Un voltmètre est installé sur le tableau de distribution pour indiquer la tension du jeu de barres. La porte d'entrée expose tous les composants internes pour une inspection et un entretien faciles. Cette armoire de distribution utilise des composants de pointe, ce qui se traduit par une conception compacte, un entretien facile et des configurations de câblage flexibles. En plus des disjoncteurs ouverts et des fusibles pour la protection contre les courts-circuits, l'armoire comprend également des contacteurs et des relais thermiques. La porte d'entrée accueille des boutons et des voyants lumineux.

Utilisation et entretien

• Après l'installation ou la révision, et avant la mise en service, le coffret de distribution d'énergie doit subir les contrôles et essais suivants (les contrôles et tests après révision dépendent de la nature de la révision).

• Vérifiez que l'équipement électrique et le câblage secondaire installés dans le boîtier de distribution électrique sont conformes aux exigences du dessin.

• Vérifiez que les interrupteurs à couteau et les disjoncteurs utilisés pour le fonctionnement sont flexibles et ne collent pas.

• Vérifiez que l'équipement électrique est en bon contact et répond aux exigences de fonctionnement prévues.

• Vérifiez que le boîtier de distribution électrique est exempt de corps étrangers et que les vis fixant les composants ne sont pas desserrées.

Environnement opérationnel

• Température ambiante : -50°C à +40°C, la température moyenne sur 24 heures ne dépassant pas +36°C ;

• Altitude : Ne dépassant pas 2 000 m ;

• Humidité relative : Ne dépassant pas 50 % à une humidité de l'air ambiant de +40°C ;

                             Une humidité relative plus élevée est autorisée à des humidités plus faibles (par exemple, 90 % à +20 °C), et une condensation modérée est autorisée pour tenir compte des fluctuations de température.

• L'appareil doit être installé avec une inclinaison ne dépassant pas 5° par rapport à la verticale. L'appareil doit être installé dans un endroit exempt de vibrations, d'impacts et de corrosion importants.
