​Quelles sont les différences entre les disjoncteurs à vide haute tension intérieurs et extérieurs ?

Dans les systèmes de distribution d'énergie modernes, les disjoncteurs à vide (VCB) sont des équipements essentiels pour garantir la sécurité et la stabilité de l'alimentation électrique. Leur fonction principale est d'interrompre rapidement le courant et d'isoler les lignes en cas de panne, évitant ainsi les dommages aux équipements et les pannes de courant à grande échelle. Cependant, de nombreux membres du personnel des achats et de l'ingénierie sont souvent confus quant aux différences entre les VCB intérieurs et extérieurs lors de la sélection des modèles. Bien que les deux utilisent une technologie d’extinction d’arc sous vide, pourquoi y a-t-il des différences de conception aussi importantes ? Et comment choisir en fonction des scénarios de projet ?

En tant que fabricant professionnel d'équipements électriques, Lugao Power, combinant des produits de disjoncteurs à vide intérieurs et extérieurs, décompose les principales différences, les caractéristiques de conception et les scénarios applicables des deux pour vous aider à choisir facilement le bon équipement.

Qu'est-ce qu'un disjoncteur à vide (VCB) ?

Le disjoncteur à vide utilise le vide à la fois comme moyen d'extinction d'arc et comme moyen isolant. Ils utilisent un environnement sous vide pour éteindre l’arc électrique, contrôlant et protégeant ainsi le circuit. Cela évite l’utilisation de pétrole ou de gaz SF6, ce qui le rend plus sûr et plus respectueux de l’environnement. Ils sont largement utilisés dans les centrales électriques et les sous-stations, notamment dans les applications nécessitant un fonctionnement fréquent.

La manière la plus simple de les distinguer est leur environnement d’installation. Les disjoncteurs à vide sont principalement divisés en deux catégories : Disjoncteurs à vide haute tension d'intérieur : adaptés à une utilisation dans des environnements intérieurs fermés et contrôlés, compatibles avec un appareillage de commutation standard et répondant à des conditions de fonctionnement intérieures stables.

Disjoncteurs à vide haute tension extérieurs : adaptés à une utilisation dans divers environnements extérieurs incertains, sans se soucier des conditions météorologiques défavorables.

Qu'ils soient intérieurs ou extérieurs, les disjoncteurs à vide haute tension partagent le même principe d'extinction d'arc, mais leurs conceptions de structure, de protection et d'isolation sont entièrement personnalisées pour s'adapter à différents scénarios.

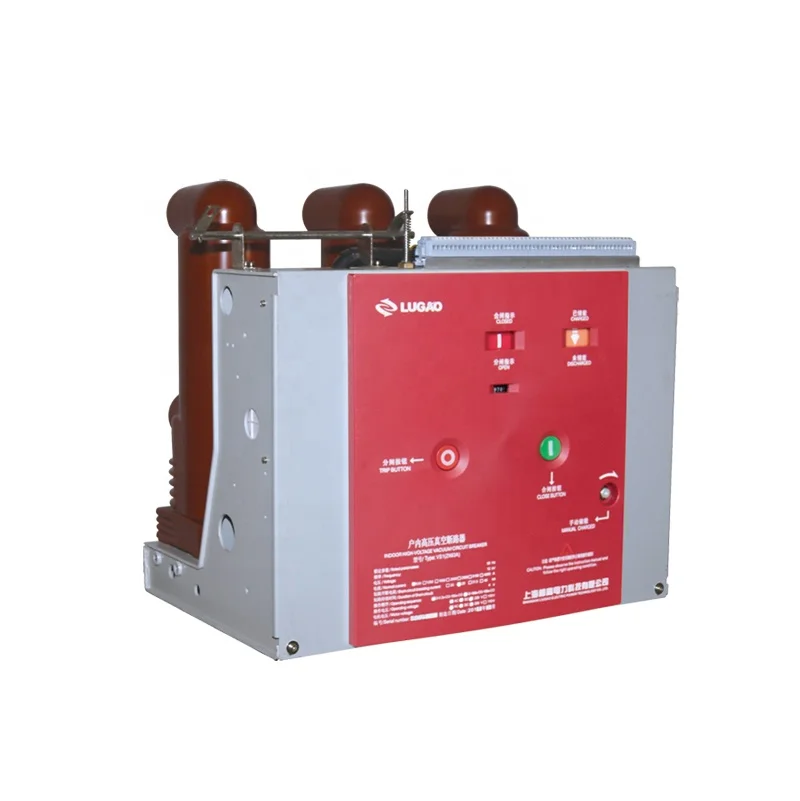

Disjoncteurs à vide intérieurs (série VS1)

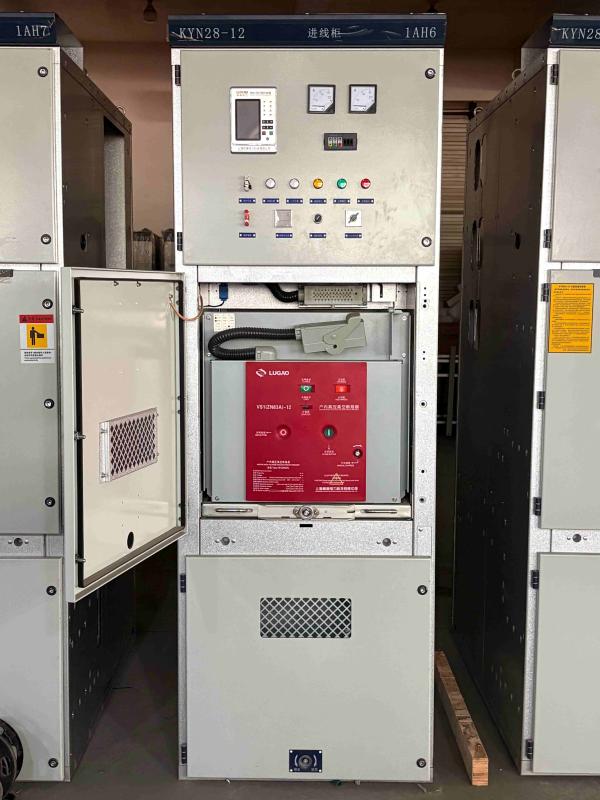

Le VCB intérieur est le type de disjoncteur le plus courant, généralement installé dans des espaces clos tels que les appareillages de commutation et les sous-stations intérieures. Les disjoncteurs à vide intérieurs de Lugao Power sont un exemple typique de conceptions montées en armoire. Le mécanisme de commande est intégré au corps du disjoncteur, ce qui lui permet d'être utilisé non seulement comme unité d'installation fixe mais également avec un mécanisme de propulsion dédié pour former une unité sur chariot. La section du circuit principal peut utiliser des pôles intégralement scellés pour obtenir une miniaturisation du disjoncteur et un fonctionnement sans entretien. Il peut être équipé d'un appareillage tel que le KYN28A-12, et les unités de type fixe peuvent également être équipées d'un appareillage de type fixe de la série XGN.

Caractéristiques de conception

1. Structure modulaire compacte, adaptable aux appareillages standards

Les dimensions du VCB intérieur sont strictement conçues en fonction des dimensions d'un appareillage standard tel que KYN28. Il adopte une structure de cadre modulaire, permettant une intégration directe dans l'armoire pour l'installation, maximisant ainsi l'utilisation de l'espace de distribution d'énergie intérieur. Le disjoncteur à vide intérieur de Lugao intègre une ampoule à vide, un mécanisme de commande et une unité de commande. Le panneau avant est équipé de boutons d'ouverture et de fermeture et de voyants d'état pour une utilisation et une surveillance pratiques par les opérateurs.

2. Indice de protection de base, adapté aux environnements intérieurs propres

Parce qu'il est installé dans un environnement intérieur sec, sans pluie et sans UV, l'indice de protection du VCB intérieur est généralement IP20~IP40, nécessitant uniquement une protection contre le contact accidentel avec les doigts et les outils et de petites quantités de poussière, sans avoir à faire face à des conditions météorologiques difficiles.

3. Structure d'isolation en résine époxy, adaptée aux conditions de fonctionnement des armoires

La chambre d'extinction d'arc du VCB intérieur est encapsulée avec des manchons en résine époxy, fournissant une isolation phase-phase et phase-terre, adaptée à l'environnement sec et propre à l'intérieur de l'appareillage de commutation. Il est de taille compacte et offre une isolation fiable.

4. Isolation de sécurité obtenue grâce à l'appareillage de commutation

Le VCB intérieur lui-même n'a pas de sectionneur visible ; la fonction d'isolation de sécurité est réalisée par l'interrupteur de mise à la terre et le sectionneur de l'appareillage de commutation, adaptés aux scénarios avec protection complète de verrouillage de l'armoire.

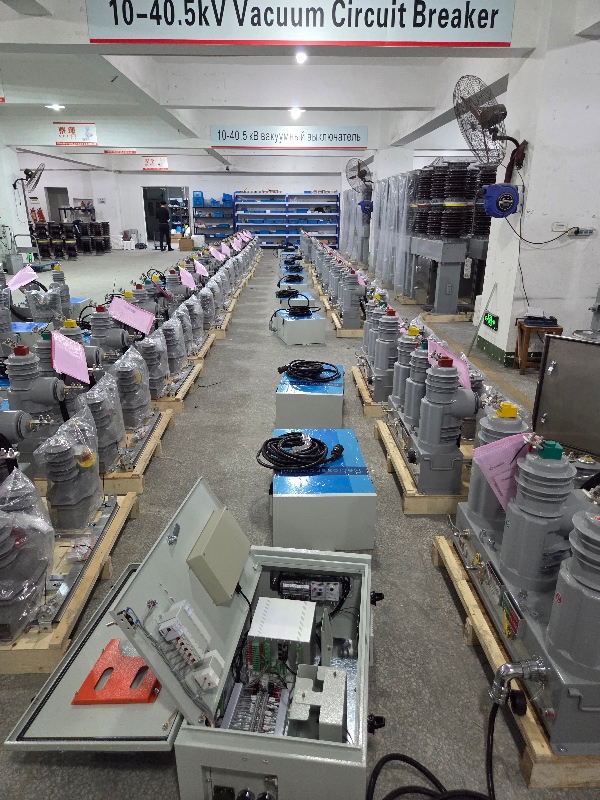

Disjoncteurs à vide extérieurs (série ZW32)

Étant donné que les VCB extérieurs doivent être exposés à l'extérieur pendant de longues périodes, confrontés à des conditions telles que le soleil et la pluie, des différences de température extrêmes et la pollution par la poussière, leur conception met l'accent sur la durabilité et la protection. Les VCB extérieurs de Lugao Electric se caractérisent par leur petite taille, leur légèreté, leurs propriétés anti-condensation et leur fonctionnement sans entretien :

Caractéristiques de conception

1. Structure post-type triphasée entièrement fermée à haute étanchéité

Les disjoncteurs à vide extérieurs adoptent une conception entièrement étanche, atteignant un niveau de protection IP65 et supérieur. Ils sont complètement étanches, anti-poussière et anti-condensation, permettant un fonctionnement stable sous la pluie, la neige et dans des environnements poussiéreux pendant de longues périodes. Ils résistent également aux températures élevées, aux rayons UV et au vieillissement, sans être affectés par les changements climatiques extérieurs.

2. Bagues isolantes en caoutchouc de silicone à grande distance de fuite

Les disjoncteurs à vide extérieurs utilisent des bagues isolantes de type jupe parapluie en caoutchouc de silicone (ou en céramique) à grande distance de fuite. Par rapport aux traversées intérieures en résine époxy, celle-ci offre une ligne de fuite plus longue, empêchant les décharges par contournement dans les environnements extérieurs humides et pollués et offrant une résistance supérieure au vieillissement UV.

3. Un fonctionnement pratique et flexible assure la sécurité. Les disjoncteurs à vide extérieurs de Lugao peuvent être actionnés manuellement, électriquement ou à distance. Ils fournissent des déconnexions clairement visibles, garantissant une isolation électrique fiable pendant la maintenance sans nécessiter de sectionneurs supplémentaires, ce qui les rend adaptés aux environnements extérieurs sans appareillage fermé.

4. Options d'installation flexibles adaptables aux scénarios extérieurs. Les VCB extérieurs prennent en charge diverses méthodes d'installation, y compris les installations sur poteaux et au sol, éliminant ainsi le besoin d'une salle de distribution intérieure dédiée. Cela les rend particulièrement adaptés aux endroits nécessitant une utilisation fréquente.

Tableau comparatif des principales différences entre les disjoncteurs à vide intérieurs et extérieurs

Comment choisir le disjoncteur à vide adapté à votre projet ?

Lors de la sélection d'un VCB, concentrez-vous sur trois aspects clés : l'environnement d'installation, les exigences de protection et les scénarios de maintenance :

1. Donnez la priorité à l'environnement d'installation. Si l'équipement est installé dans un espace clos tel qu'un appareillage de commutation ou une salle de distribution intérieure, un VCB intérieur suffit, offrant des coûts inférieurs et une meilleure compatibilité. Cependant, pour les lignes aériennes extérieures ou les scénarios montés sur poteau, un VCB extérieur doit être sélectionné ; sinon, l'équipement sera rapidement endommagé par la pluie, la condensation et la pollution.

2. Évaluez la gravité de l’environnement. Pour les environnements fortement pollués et corrosifs tels que les zones côtières et les parcs industriels chimiques, même les environnements intérieurs devraient donner la priorité aux VCB intérieurs à haut niveau de protection. Dans les zones extérieures fortement polluées, une grande ligne de fuite et des VCB extérieurs antisalissure doivent être sélectionnés.

3. Tenez compte des besoins de maintenance. Pour les scénarios extérieurs à distance, donnez la priorité aux VCB extérieurs avec des sectionneurs intégrés et des conceptions sans entretien pour réduire les difficultés de maintenance sur site. Pour les scénarios intérieurs, sélectionnez un modèle VCB intérieur approprié en fonction de la configuration de l'appareillage de commutation.

En tant qu'usine avec plus de 20 ans d'expérience dans la fabrication, Lugao Power peut fournir des solutions de sélection de VCB personnalisées en fonction du niveau de tension, des paramètres de courant et de l'environnement d'installation de votre projet, vous aidant ainsi à trouver l'équipement le plus approprié.

FAQ : Disjoncteur à vide intérieur ou extérieur

1.Puis-je utiliser un VCB intérieur à l’extérieur pour réduire les coûts ?

Ceci n'est pas recommandé. Les disjoncteurs à vide intérieurs ne disposent pas des caractéristiques nécessaires pour une utilisation en extérieur, telles qu'une isolation résistante à la pluie, aux UV et à la pollution. Cela présente un risque pour la sécurité et annulera la garantie.

2.Le même modèle VCB peut-il fonctionner pour les projets intérieurs et extérieurs ?

Ils ne sont pas interchangeables. Bien qu'ils utilisent la même technologie de rupture de vide, leurs conceptions mécaniques et d'isolation sont spécifiquement adaptées à des environnements particuliers. L’utilisation d’un mauvais type peut entraîner des dommages prématurés et des risques pour la sécurité.

3.Les VCB extérieurs nécessitent-ils un entretien ?

Les disjoncteurs à vide extérieurs de Lugao sont conçus avec une structure entièrement fermée, permettant un fonctionnement nécessitant peu ou sans entretien. Cependant, une inspection visuelle régulière de l’état de l’isolant est toujours recommandée.

4.Les logiques de sélection des VCB intérieurs et extérieurs sont-elles les mêmes pour 10 kV et 35 kV ?

La logique est exactement la même, déterminez d'abord l'environnement d'installation, le principe de sélection reste inchangé quel que soit le niveau de tension.

5.Y a-t-il une grande différence de prix entre les deux types de VCB ?

Pour les mêmes spécifications de tension et de courant, les VCB extérieurs sont plus chers que ceux d'intérieur. En effet, le modèle extérieur utilise une isolation hautement résistante aux intempéries, une structure imperméable entièrement scellée et une coque plus épaisse, ce qui entraîne des coûts de fabrication et de matériaux plus élevés.

Prêt à trouver le VCB adapté à votre projet ?

Voir les détails de Lugao Power'ssérie de disjoncteurs à vide intérieur

Voir les détails de Lugao Power'ssérie de disjoncteurs à vide extérieurs

Contactez l'équipe technique de Lugao pour une solution de sélection et un devis gratuits spécifiques au projet !
