Comment les disjoncteurs haute tension gèrent-ils les courts-circuits et les surcharges ?

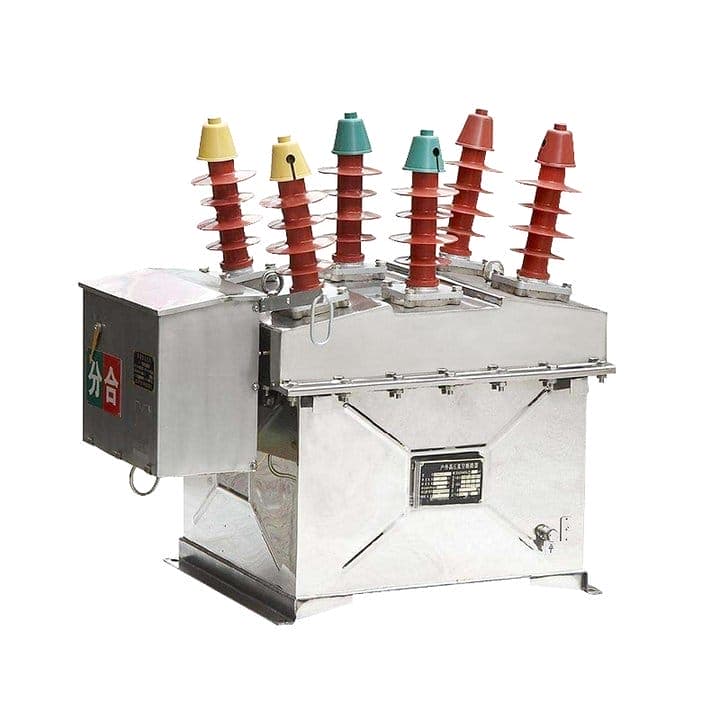

Dans les systèmes électriques à haute tension, les courts-circuits et les surcharges sont des phénomènes inévitables qui peuvent causer des dommages catastrophiques aux équipements, perturber l'alimentation électrique et mettre le personnel en danger. Le disjoncteur haute tension est le principal dispositif de protection qui doit détecter, interrompre et isoler ces conditions de défaut en quelques millisecondes. Mais comment exactement un disjoncteur haute tension gère-t-il des événements électriques aussi extrêmes ? Le processus implique une séquence sophistiquée de détection, de coordination des relais, d’opération mécanique et d’extinction d’arc. Lorsqu'un court-circuit ou une surcharge se produit, le courant peut atteindre des valeurs 10 à 50 fois supérieures au courant de fonctionnement normal, générant d'immenses contraintes thermiques et mécaniques. LeDisjoncteur haute tensiondoit non seulement ouvrir ses contacts pour couper le circuit, mais aussi éteindre l'arc électrique qui en résulte rapidement et en toute sécurité, en évitant tout réallumage. Chez Lugao Power Co., Ltd., notre usine fabrique des disjoncteurs haute tension depuis plus de 20 ans et nous avons affiné les mécanismes d'interruption pour gérer des courants de défaut jusqu'à 80 kA à des tensions allant jusqu'à 550 kV.

La gestion des courts-circuits et des surcharges diffère à la fois par la stratégie de détection et d'interruption. Une surcharge est une surintensité modérée mais soutenue, généralement 1,2 à 2 fois le courant nominal, qui peut provoquer des dommages thermiques si elle persiste. Les courts-circuits sont plus graves, avec des courants qui peuvent dépasser 10 fois la valeur nominale, créant des forces magnétiques et des énergies d'arc massives. Le disjoncteur haute tension utilise des relais de protection pour distinguer ces événements et déclencher la réponse appropriée. Pour les surcharges, le disjoncteur peut utiliser un déclenchement temporisé pour permettre aux surcharges temporaires de disparaître. Pour les courts-circuits, le disjoncteur doit fonctionner instantanément, souvent en 2 à 3 cycles (30 à 50 millisecondes). Cet article explore les mécanismes détaillés (de la détection des défauts à l'extinction de l'arc) qui permettent au disjoncteur haute tension de gérer ces conditions extrêmes de manière fiable. Nous partageons également les spécifications techniques de la gamme de produits de notre usine et des informations pratiques sur la maintenance.

Table des matières

• 1. Que se passe-t-il à l’intérieur d’un disjoncteur haute tension lors d’un court-circuit ?
• 2. Comment le disjoncteur haute tension détecte-t-il et différencie-t-il les surcharges et les courts-circuits ?
• 3. Quelles sont les principales spécifications techniques pour l’interruption en cas de panne ?
• 4. Comment la maintenance et les tests peuvent-ils garantir une gestion fiable des pannes ?
• Foire aux questions (FAQ)
• Conclusion et consultation sur le système de protection

Que se passe-t-il à l’intérieur d’un disjoncteur haute tension lors d’un court-circuit ?

Lorsqu'un court-circuit se produit, le courant dans le système électrique augmente instantanément et le disjoncteur haute tension doit réagir avec une vitesse extrême. La séquence d'événements à l'intérieur du disjoncteur est un processus mécanique et électrique finement chorégraphié. Dès réception d'un signal de déclenchement du relais de protection, le mécanisme de commande (à ressort, hydraulique ou pneumatique) libère l'énergie stockée, provoquant la séparation du contact mobile du contact fixe. Au moment de la séparation, un arc électrique se forme à travers l’espace de contact, entretenu par le courant de défaut élevé. Cet arc génère des températures de 15 000 à 20 000 Kelvin, qui vaporiseraient les contacts et détruiraient le disjoncteur si elles ne sont pas contrôlées. Par conséquent, le disjoncteur haute tension s'appuie sur un moyen d'extinction de l'arc (soit du gaz SF6, du vide ou de l'huile) pour refroidir et désioniser l'arc, l'éteignant au prochain passage à zéro du courant. L'ensemble du processus, depuis l'apparition du défaut jusqu'à l'interruption du courant, doit se dérouler dans un délai de 3 à 5 cycles d'alimentation (50 à 80 millisecondes).

Processus détaillé étape par étape à l’intérieur du disjoncteur haute tension lors d’un court-circuit :

• Étape 1 : Détection des défauts et lancement du relais :Les transformateurs de courant (TC) détectent l'augmentation brusque du courant et envoient un signal au relais de protection. Le relais compare le courant au réglage du capteur et détermine si le défaut est un court-circuit ou une surcharge. En cas de court-circuit, le relais envoie une commande de déclenchement instantanée au disjoncteur.
• Étape 2 : Activation du mécanisme de commande :La bobine de déclenchement est alimentée, libérant le loquet qui maintient le mécanisme de commande. Dans un disjoncteur à ressort, le ressort libère et entraîne le contact mobile via un système de liaison. Dans un marteau hydraulique, l'huile haute pression est dirigée vers un piston qui déplace le contact. Cette action mécanique prend généralement 5 à 15 millisecondes.
• Étape 3 : Séparation des contacts et formation d’arc :Au fur et à mesure que le contact mobile s'éloigne, un arc comble l'espace. L'arc est initialement entraîné par le courant élevé et les forces magnétiques générées. Les contacts d'arc, constitués de matériaux comme le cuivre-tungstène ou l'argent-tungstène, résistent à la fusion mais subissent néanmoins une érosion importante.
• Étape 4 : Extinction de l'arc :Dans un disjoncteur haute tension SF6, un mécanisme de soufflage comprime le gaz SF6 et le dirige à travers une buse à travers l'arc. Le flux de gaz à grande vitesse élimine la chaleur et les particules ionisées, tandis que les molécules électronégatives de SF6 capturent les électrons libres, empêchant ainsi la réionisation. Dans un casse-vide, l'arc s'éteint par la diffusion rapide de vapeur métallique dans l'environnement sous vide.
• Étape 5 : Interruption du zéro actuel :L'arc s'éteint au prochain zéro actuel (lorsque la forme d'onde CA dépasse zéro). Après une interruption, la rigidité diélectrique aux bornes des contacts ouverts doit se rétablir rapidement pour résister à la tension de rétablissement transitoire (TRV) qui apparaît à travers l'espace. Le disjoncteur doit rester ouvert, empêchant un réamorçage.

Pour illustrer la gravité d'un court-circuit, considérons un système de 145 kV avec un courant de défaut de 40 kA. L'énergie dégagée dans l'arc peut dépasser 100 MJ, soit de quoi faire fondre 50 kg de cuivre. Notre disjoncteur haute tension à Lugao est conçu pour gérer de tels événements avec une érosion minimale des contacts. Le mécanisme de soufflage de SF6 que nous utilisons a été optimisé grâce à la dynamique des fluides computationnelle (CFD) pour garantir que la vitesse du flux de gaz dépasse Mach 2 au niveau du col de la buse, garantissant ainsi une extinction rapide de l'arc. Lors des tests de type, notre disjoncteur haute tension a réussi à interrompre les défauts de 40 kA à 145 kV pendant 20 opérations consécutives sans aucune dégradation des performances. Cette conception robuste donne aux services publics l'assurance que leur système sera protégé même dans les conditions de court-circuit les plus graves.

Comment le disjoncteur haute tension détecte-t-il et différencie-t-il les surcharges et les courts-circuits ?

La capacité à faire la distinction entre les surcharges et les courts-circuits est cruciale pour le fonctionnement fiable d’un système électrique. Une surcharge est une condition dans laquelle le courant dépasse la valeur nominale mais ne constitue pas une menace immédiate pour l'équipement et peut être temporaire (par exemple, démarrage d'un gros moteur). Un court-circuit est un défaut grave qui nécessite une élimination instantanée. Le disjoncteur haute tension s'appuie sur des relais de protection, qu'ils soient électromécaniques, à semi-conducteurs ou à microprocesseur, pour faire cette distinction. Ces relais reçoivent des entrées de courant des transformateurs de courant (TC) et des entrées de tension des transformateurs de potentiel (PT), et ils utilisent des algorithmes spécifiques et des caractéristiques temps-courant pour différencier les deux conditions. Le relais envoie ensuite un signal de déclenchement au disjoncteur haute tension avec le timing approprié.

Comment le système de détection du disjoncteur haute tension différencie les défauts :

• Protection contre les surintensités à temps inverse (pour les surcharges) :Le relais utilise une courbe caractéristique à temps inverse, où le temps de déclenchement diminue à mesure que le courant augmente. Pour une surcharge modérée (par exemple 120 % du courant nominal), le temps de déclenchement peut être de plusieurs secondes, permettant ainsi aux surcharges temporaires de passer. Si la surcharge persiste, le relais déclenche le disjoncteur haute tension pour éviter les dommages thermiques.
• Protection instantanée contre les surintensités (pour les courts-circuits) :Pour les courants dépassant un seuil de démarrage élevé (généralement 8 à 12 fois le courant nominal), le relais fonctionne instantanément, envoyant un signal de déclenchement sans délai intentionnel. Cela garantit que le disjoncteur haute tension s'ouvre dans un délai de 20 à 30 millisecondes, limitant ainsi les dommages à l'équipement.
• Protection directionnelle contre les surintensités :Dans les systèmes en réseau, les défauts peuvent se produire dans les deux sens. Les relais directionnels utilisent à la fois les entrées de courant et de tension pour déterminer la direction du défaut, garantissant que seul le disjoncteur haute tension le plus proche du défaut s'ouvre, tandis que les autres restent fermés pour maintenir le flux d'énergie.
• Protection contre les défauts à la terre :Pour les défauts simple ligne à terre, courants dans les systèmes haute tension, la détection du courant résiduel est utilisée. Le relais surveille le courant homopolaire, qui est la somme des courants triphasés. Si le courant homopolaire dépasse un seuil défini, le relais déclenche le disjoncteur haute tension.

Les systèmes modernes de disjoncteurs haute tension utilisent des relais numériques dotés de capacités de communication, permettant la surveillance et la coordination à distance avec d'autres disjoncteurs de la sous-station. Ces relais peuvent également stocker des enregistrements d'événements et des formes d'onde de défaut, qui sont inestimables pour l'analyse post-défaut. Notre usine à Lugao Power Co., Ltd. fournit un service complet de coordination des relais de protection, garantissant que les paramètres de notre disjoncteur haute tension correspondent de manière optimale aux exigences de votre système. Nous utilisons un logiciel de coordination conforme aux normes de l'industrie pour simuler différents scénarios de panne et vérifier que les paramètres des relais assurent une coordination sélective, ce qui signifie que seul le disjoncteur le plus proche du défaut fonctionne.

Un exemple pratique : dans une ligne de transport de 230 kV, le relais de protection d'un disjoncteur haute tension peut être réglé pour se déclencher à 1,2 fois le courant nominal en cas de surcharge avec un réglage du cadran de temps de 2 secondes, et à 12 fois le courant nominal pour un déclenchement instantané. Si un gros moteur démarre, provoquant une surtension de 1,4 fois, le relais ne se déclenchera pas car la durée de surcharge est courte. Cependant, si un défaut entre phases se produit, le courant peut atteindre 18 fois la valeur nominale et le relais déclenchera instantanément le disjoncteur haute tension, effaçant ainsi le défaut dans les 3 cycles. Cette coordination sélective est essentielle pour maintenir la stabilité du système et éviter les pannes en cascade.Lugao Power Co., Ltd.fournit un guide détaillé de réglage des relais avec chaque disjoncteur haute tension, aidant les services publics à atteindre une coordination optimale.

Quelles sont les principales spécifications techniques pour l’interruption en cas de panne ?

La capacité d'un disjoncteur haute tension à gérer les courts-circuits et les surcharges est définie par un ensemble de spécifications techniques critiques. Ces paramètres déterminent le courant de défaut nominal du disjoncteur, le temps d'interruption et la capacité de tension de rétablissement transitoire (TRV). Lugao Power Co., Ltd. fabrique une gamme complète de disjoncteurs haute tension pour différents niveaux de tension et conditions de défaut. Le tableau ci-dessous résume les principales spécifications de gestion des défauts pour nos modèles les plus populaires, utilisés dans les sous-stations de transport et de distribution du monde entier. Toutes les valeurs sont testées conformément aux normes CEI 62271-100 et ANSI C37.09.

En plus des valeurs nominales standard, notre usine propose des disjoncteurs haute tension avec des capacités améliorées d'interruption en cas de panne. Par exemple, nous proposons une version « haute vitesse » avec un mécanisme de commande optimisé qui réduit le temps d'ouverture de 5 millisecondes, ce qui est essentiel pour les applications de disjoncteur de générateur. Nous proposons également une variante de commutation « banque de condensateurs » avec une valeur TRV plus élevée pour la commutation des courants capacitifs. Tous nos disjoncteurs haute tension sont équipés d'un mécanisme de soufflage automatique qui réduit de 30 % l'énergie de fonctionnement requise pour une interruption en cas de panne, permettant des ressorts plus petits et un fonctionnement plus fiable.

Pour garantir que notre disjoncteur haute tension répond aux valeurs nominales de défaut spécifiées, chaque unité est soumise à un programme complet de tests en usine. Cela comprend des tests diélectriques (fréquence industrielle et choc de foudre), des tests de court-circuit dans des laboratoires indépendants et des tests d'endurance mécanique (plus de 10 000 opérations). Notre usine à Lugao Power Co., Ltd. fournit un rapport de test complet avec chaque expédition, y compris des oscillogrammes de tests d'interruption de panne, garantissant une traçabilité complète. Pour les clients des services publics, ces rapports de test sont essentiels pour les études de planification et de coordination du réseau, et ils fournissent l'assurance que le disjoncteur haute tension fonctionnera comme prévu en cas de défaut.

Comment la maintenance et les tests peuvent-ils garantir une gestion fiable des pannes ?

Même le meilleur disjoncteur haute tension ne parviendra pas à gérer un court-circuit ou une surcharge s’il n’est pas correctement entretenu. La gestion des défauts repose sur le timing précis des composants mécaniques, l'intégrité du moyen d'extinction de l'arc et le bon fonctionnement des relais et des circuits de commande. Notre usine à Lugao Power Co., Ltd. a développé un programme de maintenance complet pour notre disjoncteur haute tension, qui comprend une inspection périodique, des tests fonctionnels et une analyse diagnostique. Un entretien régulier garantit non seulement que le disjoncteur fonctionnera en cas de besoin, mais prolonge également sa durée de vie et réduit le risque de panne catastrophique.

Pratiques de maintenance essentielles pour une gestion fiable des défauts du disjoncteur haute tension :

• Mesure de l’usure et de l’érosion des contacts :Après une interruption par court-circuit, les contacts d'arc peuvent s'éroder. Notre conception de disjoncteur haute tension comprend un indicateur d'usure qui permet aux opérateurs d'estimer la durée de vie restante des contacts. Nous recommandons de mesurer la résistance de contact (à l'aide d'un micro-ohmmètre) chaque année et de remplacer les contacts lorsque la résistance augmente de plus de 20 % par rapport à la ligne de base.
• Surveillance de la densité et de l'humidité du gaz SF6 :La pression du gaz SF6 doit être maintenue dans la plage spécifiée pour une extinction correcte de l'arc. Un moniteur de densité suit en permanence la pression du gaz et alerte les opérateurs en cas de fuite. De plus, la teneur en humidité doit être vérifiée semestriellement ; si elle dépasse 200 ppm, le gaz doit être filtré ou remplacé. Notre usine fournit un service de manipulation et d'analyse des gaz pour tous nos disjoncteurs haute tension.
• Test de synchronisation du mécanisme de commande :Les heures d'ouverture et de fermeture du disjoncteur doivent être vérifiées annuellement à l'aide d'un analyseur de synchronisation numérique. Des écarts de plus de 10 pour cent par rapport aux valeurs définies en usine peuvent indiquer une usure mécanique ou un mauvais alignement. Notre disjoncteur haute tension est doté d'un mécanisme de fonctionnement modulaire qui peut être entretenu sans mettre le disjoncteur hors service.
• Tests de résistance d’isolement et de facteur de puissance :Les pièces isolantes (isolateurs de poteaux, bagues et structures de support internes) doivent être testées pour leur intégrité diélectrique. Nous recommandons d'effectuer un test du facteur de puissance (tan delta) tous les trois ans pour détecter toute détérioration des propriétés isolantes.

Pour illustrer l'importance de la maintenance, prenons le cas d'un service public européen où un disjoncteur haute tension de 245 kV ne s'est pas déclenché lors d'un court-circuit, causant d'importants dommages à un transformateur. Une enquête a révélé que le mécanisme de commande du disjoncteur avait accumulé de l'humidité en raison d'un joint défectueux et que la bobine de déclenchement était coincée. Le service public a ensuite adopté nos tests de synchronisation annuels et nos contrôles d’humidité recommandés, et n’a connu aucune défaillance similaire au cours des huit dernières années. Notre usine fournit un journal de maintenance détaillé avec chaque disjoncteur haute tension, et nous proposons une formation au personnel des services publics sur les procédures de test et de diagnostic appropriées.

Pour les clients qui ont besoin d'une assistance complète, Lugao Power Co.,Ltd. propose un contrat de service qui comprend une visite annuelle d'un technicien formé en usine, des tests de diagnostic sur site et le remplacement d'urgence des pièces de rechange. Nous proposons également une option de surveillance à distance qui suit en permanence les paramètres clés du disjoncteur haute tension, envoyant des alertes au centre de contrôle du service public si un paramètre dérive hors de la plage normale. En investissant dans une maintenance régulière et en tirant parti de notre expertise en matière de diagnostic, les services publics peuvent garantir que leur disjoncteur haute tension gérera les courts-circuits et les surcharges de manière fiable, protégeant ainsi le système électrique et minimisant les temps d'arrêt.

Foire aux questions (FAQ)

Question 1 : Quel est le courant de court-circuit maximum qu'un disjoncteur haute tension peut interrompre ?

Réponse : Le courant de court-circuit maximum dépend du pouvoir de coupure nominal du disjoncteur, qui est spécifié en kA. Pour notre disjoncteur haute tension série LGB, le courant de coupure maximal varie de 31,5 kA pour les modèles 72,5 kV à 63 kA pour les modèles 550 kV. Cette valeur nominale est basée sur un courant symétrique à la tension nominale. Le disjoncteur peut également interrompre les courants de défaut asymétriques avec une composante continue, à condition que le courant total ne dépasse pas la capacité de conception du disjoncteur. Pour des niveaux de défaut plus élevés, plusieurs disjoncteurs peuvent être utilisés en série ou un disjoncteur de puissance supérieure peut être sélectionné. Notre usine fournit un service d'analyse du niveau de panne pour vous aider à sélectionner le disjoncteur approprié pour votre système.

Question 2 : Comment le disjoncteur haute tension éteint-il l'arc après son ouverture ?

Réponse : Le disjoncteur haute tension utilise un mécanisme de soufflage qui comprime le gaz SF6 et le dirige à travers une buse à travers l'arc. Le flux de gaz à grande vitesse refroidit l'arc et élimine les particules ionisées, tandis que les molécules électronégatives de SF6 capturent les électrons libres, empêchant ainsi la réionisation. L'arc s'éteint au passage par zéro actuel et la rigidité diélectrique de l'espace de contact se rétablit rapidement. Ce processus est répété pour chaque phase indépendamment. Notre disjoncteur haute tension a été testé pour garantir une extinction fiable de l'arc dans toutes les conditions de défaut.

Question 3 : Un disjoncteur haute tension peut-il gérer plusieurs courts-circuits sans nécessiter de maintenance ?

Réponse : Oui, un disjoncteur haute tension est conçu pour gérer plusieurs interruptions en cas de panne avant de nécessiter une maintenance. Le nombre d'interruptions de défaut qu'il peut gérer dépend de l'ampleur du courant de défaut et de la conception du disjoncteur. Par exemple, notre disjoncteur haute tension peut gérer 20 interruptions de court-circuit complètes sans remplacement de contact. Toutefois, pour des courants de défaut inférieurs, le nombre d’interruptions peut être nettement plus élevé. Nous recommandons de surveiller l'usure des contacts à l'aide de l'indicateur d'usure et de planifier la maintenance en fonction du courant de défaut cumulé interrompu. Notre usine fournit un calculateur de maintenance pour vous aider dans cette planification.

Question 4 : Quelle est la différence entre un court-circuit et une surcharge en termes de fonctionnement du disjoncteur haute tension ?

Réponse : Un court-circuit est un défaut à courant élevé qui nécessite une interruption instantanée, généralement dans un délai de 3 à 5 cycles, pour éviter d'endommager l'équipement. Une surcharge est une surintensité modérée qui n'est pas immédiatement dangereuse, et le relais du disjoncteur peut la laisser persister pendant quelques secondes ou quelques minutes pour laisser disparaître les surcharges temporaires. Le disjoncteur haute tension fonctionne plus rapidement en cas de court-circuit qu'en cas de surcharge. Pour les surcharges, le disjoncteur peut être équipé d'une caractéristique de déclenchement thermique ou à temps inverse. Nos paramètres de relais de protection sont optimisés pour faire la distinction entre ces deux conditions, garantissant ainsi la réponse correcte.

Question 5 : À quelle fréquence le disjoncteur haute tension doit-il être testé pour vérifier ses performances de gestion des défauts ?

Réponse : Nous recommandons un test complet des performances de gestion des défauts du disjoncteur haute tension au moins une fois par an, y compris des tests de synchronisation, une mesure de la résistance de contact et une analyse du gaz SF6. Pour les disjoncteurs qui fonctionnent fréquemment ou sont situés dans des environnements difficiles, des tests plus fréquents (tous les 6 mois) sont conseillés. De plus, après toute interruption due à un défaut majeur (au-dessus de 50 % du pouvoir de coupure nominal), le disjoncteur doit être inspecté et testé. Notre usine fournit une procédure de test détaillée et propose des services de test sur le terrain pour tous nos produits de disjoncteurs haute tension.

Conclusion : garantir une protection fiable contre les défauts avec un disjoncteur haute tension

Les disjoncteurs haute tension constituent la défense de première ligne contre les courts-circuits et les surcharges dans les systèmes électriques. Leur capacité à détecter, interrompre et isoler les conditions de panne de manière rapide et fiable est essentielle pour la stabilité du système, la protection des équipements et la sécurité du personnel. Comme nous l'avons expliqué, le processus implique une coordination précise des relais, une action mécanique rapide et une extinction avancée de l'arc à l'aide du gaz SF6. Les spécifications techniques et les pratiques de maintenance que nous avons décrites garantissent que votre disjoncteur haute tension fonctionnera lorsque cela est le plus important. Chez Lugao Power Co., Ltd., notre usine a conçu une gamme complète de disjoncteurs haute tension qui répondent aux normes internationales les plus élevées et s'appuient sur des décennies d'expérience dans l'industrie électrique.
