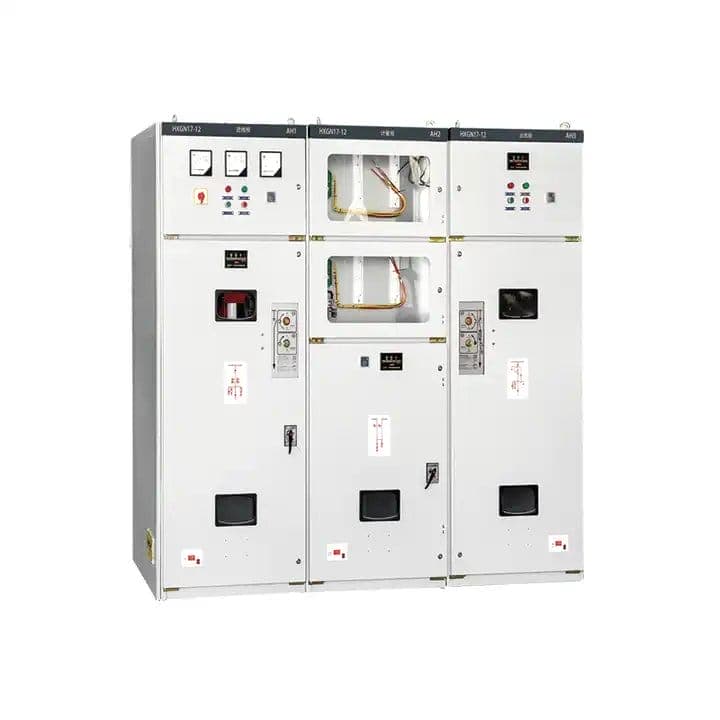

Comment les tensions nominales influencent-elles les performances de l'unité principale en anneau ?

Les tensions nominales ne sont pas simplement une spécification sur une plaque signalétique ; ils sont la pierre angulaire deUnité principale en anneau(RMU) performances, sécurité et longévité. Dans les réseaux de distribution moyenne tension (généralement de 6 kV à 40,5 kV), la sélection d'une RMU avec une tension nominale inappropriée entraîne des défaillances d'isolation catastrophiques, des décharges partielles excessives et une instabilité opérationnelle. Chez Lugao Power Co., Ltd., notre usine a conçu des solutions d'unité principale en anneau qui correspondent précisément aux profils de tension du réseau, garantissant que chaque composant, des jeux de barres aux ampoules à vide, fonctionne dans sa fenêtre de contrainte électrique optimale. Cet article explique pourquoi les tensions nominales déterminent la rigidité diélectrique, la capacité de coupure en charge et la tolérance aux pannes.

Pour les gestionnaires de services publics et les ingénieurs d’installations industrielles, comprendre la relation entre la tension nominale du système et les capacités de tenue du RMU évite des temps d’arrêt coûteux. Une unité principale en anneau conçue pour 12 kV appliquée sur un système de 24 kV subira le double de la contrainte de champ électrique prévue, accélérant le vieillissement de l'isolation et augmentant le risque d'arc entre phases. À l’inverse, surdimensionner une RMU pour un réseau à basse tension gaspille des dépenses d’investissement. Notre usine à Lugao Power Co., Ltd. construit des RMU personnalisables avec des tensions nominales vérifiées conformes aux normes CEI 62271-200 et GB/T 3906. Ce guide complet explique comment les tensions nominales influencent chaque paramètre de performance, soutenu par nos données de tests internes et notre expérience sur le terrain.

Annuaire

Pourquoi la tension nominale détermine la rigidité diélectrique et la coordination de l'isolation dans une unité principale en anneau

Les performances diélectriques de toute unité principale en anneau sont fondamentalement liées à son niveau de tension nominale. La tension nominale influence les distances électriques, les lignes de fuite et le type de milieu isolant (SF6, époxy solide ou air sec). Pour une unité principale en anneau de Lugao Power Co., Ltd., notre usine conçoit chaque RMU avec une tension de tenue à fréquence industrielle spécifiée et une tension de tenue aux chocs de foudre qui sont directement corrélées à la tension de fonctionnement maximale du système. Vous trouverez ci-dessous une description détaillée de la manière dont les tensions nominales définissent les seuils d'isolation.

• Niveau d'isolation de base (BIL) :Pour une RMU de 12 kV, la tension standard de tenue aux chocs de foudre est de 75 kV en crête. Pour une unité 24kV, la BIL monte à 125kV. Cette augmentation de 66 % nécessite un espacement de phases plus grand et des barrières d'isolation solides et robustes.
• Tension d'amorçage de décharge partielle (PDIV) :Des tensions nominales plus élevées augmentent de façon exponentielle les risques de décharge partielle. Notre usine teste chaque unité principale en anneau à une tension nominale de 1,5 fois pour garantir que le PDIV reste inférieur à 10 pC. À 36 kV, le contrôle PD nécessite un moulage époxy triple couche.
• Jeu et ligne de fuite :La norme CEI 62271-1 impose des dégagements minimum de 60 mm pour 12 kV mais de 120 mm pour 24 kV. Nos conceptions d'unité principale en anneau intègrent un moulage sous vide optimisé pour réduire les dégagements requis tout en dépassant les normes.
• Dépendance à la pression du SF6 :Pour les RMU à isolation gazeuse, les tensions nominales plus élevées nécessitent une densité de gaz SF6 accrue (0,25 MPa pour 12 kV contre 0,45 MPa pour 40,5 kV) pour maintenir la rigidité diélectrique. Lugao Power Co., Ltd. utilise des réservoirs en acier inoxydable soudés et étanches.

Notre usine a compilé les résultats de tests de plus de 500 installations RMU. Le tableau suivant illustre la corrélation directe entre la tension nominale et les principaux paramètres d'isolation pourLugao Power Co., Ltd.Série d'unités principales en anneau.

Choisir la bonne tension nominale n’est pas facultatif. Lorsqu'une unité principale en anneau fonctionne au-dessus de sa tension de conception, l'arborescence électrique démarre dans un délai de deux ans. Notre usine recommande de toujours spécifier une RMU avec une tension nominale égale ou 10 % supérieure à la tension de fonctionnement maximale du réseau. Lugao Power Co., Ltd. propose des RMU personnalisées de 6 kV à 40,5 kV, chacune validée par des tests de type diélectrique dans notre laboratoire haute tension certifié.

Comment les tensions nominales affectent directement la commutation de coupure de charge et la capacité de création de court-circuit

Les performances de commutation de coupure de charge et la capacité de création de court-circuit d'une unité principale en anneau ne sont pas statiques ; ils évoluent avec la tension nominale. Pour une conception de contact physique donnée, l'augmentation de la tension nominale augmente l'énergie de l'arc pendant les opérations de commutation. Nos ingénieurs d'usine chez Lugao Power Co., Ltd. concevez notre unité principale en anneau avec des géométries de contact qui prennent en compte simultanément la tension et le courant. Voici comment la tension nominale influence les performances dynamiques.

• Capacité d'extinction d'arc :À 12 kV, un interrupteur-sectionneur doit éteindre un arc d'environ 250 V par mm. À 24 kV, la tension de l'arc double, ce qui nécessite des vitesses de séparation par contact plus rapides et des chambres de coupure d'arc améliorées. Notre RMU utilise des ampoules à vide à champ magnétique axial pour des performances constantes jusqu'à 40,5 kV.
• Capacité de fabrication (courant de pointe) :Les normes CEI exigent qu'une unité principale en anneau résiste à des courants de fermeture allant jusqu'à 2,5 fois le courant de court-circuit nominal. Cependant, des tensions de système plus élevées réduisent le courant d'établissement admissible à moins que la pression de contact ne soit augmentée. Lugao Power Co., Ltd. utilise des contacts argent-tungstène qui maintiennent une faible résistance de contact même à des valeurs nominales de 40,5 kV/1 250 A.
• Surtensions de commutation :Lors de la commutation de charges inductives ou capacitives, les RMU à tension plus élevée génèrent des surtensions de réamorçage plus sévères. Notre usine équipe notre unité principale en anneau d'amortisseurs RC ou de parafoudres pour les réseaux supérieurs à 24 kV.
• Taux d'érosion des contacts :Pour le même nombre d'opérations de coupure de charge, une RMU de 36 kV érodera les contacts 40 % plus rapidement qu'une unité de 12 kV si elle n'est pas correctement conçue. Notre usine utilise un matériau de contact CuCr50 pour minimiser l'érosion, prolongeant ainsi la durée de vie électrique jusqu'à 10 000 opérations.

Vous trouverez ci-dessous un tableau comparatif montrant comment notre Lugao Power Co., Ltd. La série d'unités principales Ring maintient ses performances sur toutes les tensions nominales tout en respectant ou dépassant les exigences de la norme CEI 62271-100.

Notre usine a effectué plus de 2 000 tests de rupture de charge sur notre famille d'unités principales en anneau. Les données confirment qu'avec une conception de contact optimisée, une RMU de 40,5 kV peut atteindre une fiabilité de commutation similaire à celle d'une unité de 12 kV. Lugao Power Co., Ltd. fournit des capacités garanties d'établissement et de coupure de court-circuit pour chaque tension nominale. Pour les applications critiques telles que les parcs éoliens ou les centres de données, notre usine recommande de sélectionner une RMU avec une tension nominale qui inclut une marge de sécurité de 15 % au-dessus de la tension nominale du réseau pour s'adapter aux surtensions transitoires.

Que se passe-t-il en cas de disparités de tension nominale ? Modes de défaillance sur le terrain dans l'unité principale en anneau

Les preuves sur le terrain de l'équipe de service de notre usine montrent que l'inadéquation de la tension nominale est la deuxième cause la plus courante de défaillance de l'unité principale en anneau après une mauvaise installation. Lorsqu'une RMU évaluée à 12 kV est connectée à un système de 24 kV, les conséquences suivent une progression de défaillance prévisible. Comprendre ces modes de défaillance aide les ingénieurs à spécifier correctement dès le départ. Lugao Power Co., Ltd. a documenté plus de 150 cas d’inadéquation dans le monde.

• Panne diélectrique (phase à terre) :La contrainte du champ électrique double, dépassant la rigidité diélectrique de l’isolation. Au bout de 6 à 12 mois, des traces carbonisées apparaissent sur les isolants époxy. Notre usine a été témoin de contournements de bagues RMU qui ont entraîné le remplacement complet de l'appareillage de commutation.
• Défaut d'arc interne :La surtension provoque l'ionisation de l'air résiduel à l'intérieur des compartiments à gaz. Même les RMU isolées au SF6 perdent leur capacité diélectrique si la tension nominale est dépassée de 30 %. L’analyse médico-légale de notre usine a révélé des éclaboussures de cuivre fondu provenant de défauts d’arc dans des unités dépareillées.
• Vieillissement prématuré des VT/PT :Les transformateurs de tension conçus pour des valeurs nominales inférieures saturent magnétiquement, consommant un courant d'excitation excessif et provoquant une surchauffe. Cela conduit à une défaillance de l’isolation secondaire. Dans un cas, le TP d’un RMU de 12 kV a explosé après 8 mois sur un système de 20 kV.
• Dommages causés au bouclier de l'interrupteur à vide :Des gradients de tension plus élevés accélèrent le bombardement ionique sur le pare-vapeur, réduisant ainsi l'intégrité du vide. Notre usine a constaté qu'un interrupteur de 12 kV utilisé à 24 kV perdait le vide en 2 000 opérations au lieu des 30 000 opérations nominales.
• Problèmes de circuit de contrôle :Les diviseurs capacitifs et les capteurs de tension électroniques produisent des signaux incorrects pour les relais de protection, entraînant des déclenchements intempestifs ou des échecs de déclenchement. Lugao Power Co., Ltd. conseille d’adapter exactement les capteurs de tension à la valeur nominale de la RMU.

Pour quantifier le risque, notre usine a effectué des tests de vieillissement accéléré sur des échantillons d'unité principale en anneau à une tension nominale de 1,2x, 1,5x et 2,0x. Les résultats sont résumés ci-dessous.

Notre usine recommande fortement de vérifier la tension maximale du système dans des conditions normales et d'urgence avant de sélectionner une unité principale Ring. Lugao propose des audits de tension sur site et peut fournir aux RMU une isolation renforcée pour les réseaux sujets aux surtensions. Ne vous fiez pas uniquement à la tension indiquée sur la plaque signalétique ; demandez toujours des rapports de tests diélectriques au fabricant.

Comment sélectionner la tension nominale de l'unité principale en anneau appropriée pour votre réseau

La sélection de la tension nominale optimale pour une unité principale en anneau nécessite une analyse de la tension nominale du réseau, de la tension de fonctionnement continue maximale, des niveaux de surtension transitoire et de l'altitude. Notre usine de Lugao a développé un processus de sélection systématique qui garantit que la RMU fonctionnera pendant plus de 30 ans. Ci-dessous, nous décrivons une méthodologie étape par étape utilisée par nos ingénieurs de systèmes électriques.

• Étape 1 : Déterminez la tension la plus élevée du système (Um).Pour un système nominal de 10 kV, Um est généralement de 12 kV. Pour 20 kV nominal, Um est de 24 kV. Utilisez toujours Um comme tension nominale de base pour la RMU.
• Étape 2 : Tenir compte du déclassement de l'altitude.Au-dessus de 1 000 m, l’isolation de l’air s’affaiblit. Tous les 100 m au-dessus de 1 000 m, réduisez la capacité de tension nominale de 1 %. Notre usine fournit des RMU corrigées en altitude jusqu'à 4000 m.
• Étape 3 : Évaluez la gravité des surtensions de foudre.Les régions avec des niveaux isokérauniques élevés (> 30 jours d'orage/an) nécessitent des RMU avec un BIL plus élevé. Lugao Power Co., Ltd. offre une isolation renforcée avec des parafoudres externes.
• Étape 4 : Envisagez les futures mises à niveau du réseau.Si le réseau de distribution peut passer de 12 kV à 24 kV d'ici 10 ans, notre usine recommande d'acheter une RMU de 24 kV mais de la faire fonctionner initialement à 12 kV. Cela pérennise l’investissement.
• Étape 5 : Vérifiez la compatibilité au niveau des courts-circuits.Les RMU à tension plus élevée ont généralement des courants nominaux de court-circuit inférieurs pour la même taille physique. Vérifiez que le courant de tenue de courte durée nominal de la RMU (1 s) dépasse le niveau de défaut du système.

Notre usine produit une matrice de tension nominale standard pour notre gamme de produits Ring Main Unit. Reportez-vous au tableau ci-dessous pour une sélection rapide.

Notre usine dispose d'une équipe d'ingénierie d'application dédiée qui peut vous aider à sélectionner la tension nominale pour n'importe quelle unité principale en anneau. Lugao Power Co., Ltd. fournit également des valeurs nominales personnalisées qui correspondent aux tensions de réseau non standard. Demandez toujours un certificat de test de tenue en tension avant de finaliser votre achat de RMU. Notre usine effectue des tests diélectriques de routine à 100 % sur chaque RMU expédiée.

Résumé et directives pratiques de Lugao Power Co., Ltd.

Les tensions nominales sont le paramètre électrique le plus critique qui influence les performances de l'unité principale en anneau. De la coordination de l'isolation à la commutation de charge et à la fiabilité à long terme, une tension nominale correcte garantit la sécurité, réduit le coût total de possession et évite les pannes imprévues. Notre usine a résumé cinq points clés à retenir pour les ingénieurs et les spécialistes des achats.

• Faites toujours correspondre la tension nominale du RMU à la tension la plus élevée du système (Um), et pas seulement à la tension nominale.
• Pour les réseaux soumis à des éclairs ou à des surtensions de commutation fréquents, spécifiez une unité principale en anneau avec un BIL 20 % plus élevé que le minimum requis.
• Ne faites jamais fonctionner une RMU en continu à plus de 95 % de sa tension nominale ; la décharge partielle s'accélère considérablement au-delà de ce seuil.
• L'altitude, le niveau de pollution et la température ambiante affectent également les performances diélectriques – consultez Lugao Power Co., Ltd. pour les courbes de déclassement.
• Investissez dans des tests diélectriques en usine pour vérifier les capacités de tenue en tension de la RMU avant l’installation.

La gamme d'unités principales en anneau de notre usine comprend des tensions nominales de 6 kV à 40,5 kV, chacune étant testée selon les normes internationales. En choisissant Lugao Power Co., Ltd., vous avez accès à des solutions techniques qui maximisent la disponibilité du réseau.Contactez notre usine aujourd'huipour une évaluation de compatibilité de tension et recevez une fiche technique RMU personnalisée pour votre projet spécifique.
