Quelles sont les principales considérations lors de la sélection de disjoncteurs haute tension ?

La sélection d'unDisjoncteur haute tensionest l’une des décisions les plus importantes qu’un ingénieur en système électrique puisse prendre. Il ne s’agit pas d’un simple exercice d’approvisionnement ; c'est un choix stratégique qui influence la sécurité, la fiabilité et la performance économique de l'ensemble du réseau électrique pendant des décennies. Un disjoncteur haute tension mal choisi peut entraîner une panne catastrophique de l'équipement, des pannes de courant prolongées et des pertes financières importantes. À l’inverse, un disjoncteur bien choisi améliore la stabilité du système, minimise les temps d’arrêt et offre une longue durée de vie avec des exigences de maintenance gérables. Le défi est que le processus de sélection implique une interaction complexe de facteurs électriques, mécaniques, environnementaux et économiques. Cet article fournit un cadre structuré pour guider les ingénieurs dans cette décision critique, en s'appuyant sur des décennies d'expérience dans l'industrie et de connaissances pratiques sur le terrain.

Ce guide analysera le processus de sélection, en examinant les paramètres essentiels qui doivent être pris en compte, depuis les caractéristiques électriques fondamentales jusqu'aux fonctionnalités avancées de surveillance de l'état désormais disponibles. Nous explorerons les technologies dominantes (SF6, vide et les alternatives éco-efficaces émergentes) et discuterons de leurs forces et faiblesses respectives pour différentes applications. Nous aborderons également les réalités pratiques de l'installation, de l'exploitation et de la maintenance, en veillant à ce que le disjoncteur haute tension choisi réponde non seulement aux spécifications techniques, mais s'aligne également sur les capacités opérationnelles du service public ou de l'installation industrielle. En comprenant les principales considérations décrites dans cet article, les ingénieurs peuvent prendre des décisions éclairées et sûres qui garantissent l'intégrité à long terme de leurs systèmes électriques. Notre usine àLugao Power Co., Ltd.fabrique des disjoncteurs haute tension depuis plus de deux décennies et nous avons compilé ces connaissances à partir de notre vaste expérience dans la fourniture de solutions aux clients du monde entier.

Table des matières

• 1. La Fondation : Quelles sont les caractéristiques électriques critiques ?
• 2. La décision technologique : quel support d'interruption vous convient le mieux ?
• 3. Considérations environnementales et d'installation : où fonctionnera-t-il ?
• 4. L’économie de la propriété : au-delà du prix d’achat
• 5. Pérennité : comment allez-vous entretenir et surveiller le disjoncteur ?
• Fréquenty Questions posées (FAQ)
• Conclusion et prochaines étapes

1. La Fondation : Quelles sont les caractéristiques électriques critiques ?

Imaginez un ingénieur de sous-station chargé de moderniser un poste de commutation de 145 kV. Le projet nécessite un nouveau disjoncteur haute tension pour protéger une ligne de transport critique. L'infrastructure existante comprend un transformateur évalué à 40 MVA et le niveau de défaut sur le bus a été calculé à 40 kA. Le processus de sélection commence par une série de caractéristiques électriques fondamentales qui définissent la capacité du disjoncteur. Ces notes ne sont pas des chiffres arbitraires ; ils sont l'expression mathématique de la capacité du disjoncteur à fonctionner de manière sûre et fiable dans l'environnement électrique du système électrique. L'ingénieur doit évaluer méticuleusement chaque valeur nominale pour s'assurer que l'appareil choisi n'est pas sous-spécifié ou sur-spécifié. Le tableau suivant présente les principales caractéristiques électriques et leur signification pratique.

La tension nominale est la base de la sélection. Il s’agit de la tension continue maximale à laquelle le disjoncteur haute tension peut résister. Pour un système de 145 kV, le disjoncteur doit être conçu pour au moins 145 kV. Cependant, il est également important de prendre en compte la tension de fonctionnement maximale, qui peut être légèrement supérieure à la tension nominale. Le courant nominal doit être suffisant pour supporter la charge normale, avec une marge pour une croissance future. Le courant de coupure en court-circuit constitue toutefois le niveau de sécurité le plus critique. Il définit le courant de défaut maximum que le disjoncteur haute tension peut interrompre en toute sécurité. Si cette valeur est trop faible, le disjoncteur peut tomber en panne de manière catastrophique en cas de défaut. Chez Lugao Power Co., Ltd., nous proposons une gamme de disjoncteurs haute tension avec différentes capacités de coupure en court-circuit pour répondre aux différentes exigences du système, garantissant que le dispositif n'est ni sur-spécifié ni sous-spécifié.

Le TRV est peut-être la notation la plus subtile mais tout aussi importante. Lorsqu'un disjoncteur interrompt un défaut, un transitoire de tension apparaît aux bornes des contacts d'ouverture. Cette VTR se caractérise par son amplitude, son taux de montée et sa fréquence. Le disjoncteur haute tension doit être conçu pour résister au TRV sans rallumer l'arc. La TRV est déterminée par l'impédance du système et le point de l'onde auquel l'interruption se produit. Pour une application spécifique, la TRV doit être calculée ou obtenue à partir des études du système et comparée à la capacité TRV nominale du disjoncteur. L'équipe d'ingénierie de notre usine fournit une assistance dans l'évaluation de ces paramètres complexes, aidant les clients à sélectionner un disjoncteur haute tension parfaitement adapté aux caractéristiques transitoires de leur réseau spécifique.

2. La décision technologique : quel support d'interruption vous convient le mieux ?

Une fois les caractéristiques électriques définies, l'ingénieur est confronté à une décision technologique fondamentale : quel type de moyen de coupure le disjoncteur haute tension doit-il utiliser ? Le marché est dominé par trois technologies principales : le gaz SF6, le vide et le pétrole. Cependant, les brise-huile sont de plus en plus rares dans les nouvelles installations et l'industrie développe activement des alternatives éco-efficaces. Chaque technologie possède des caractéristiques distinctes qui la rendent adaptée à différentes applications. La décision n’est pas simplement une question de coût ; il s'agit d'évaluer les performances, l'impact environnemental, les besoins de maintenance et les conditions spécifiques de fonctionnement de l'installation. Examinons chacune des technologies clés en détail.

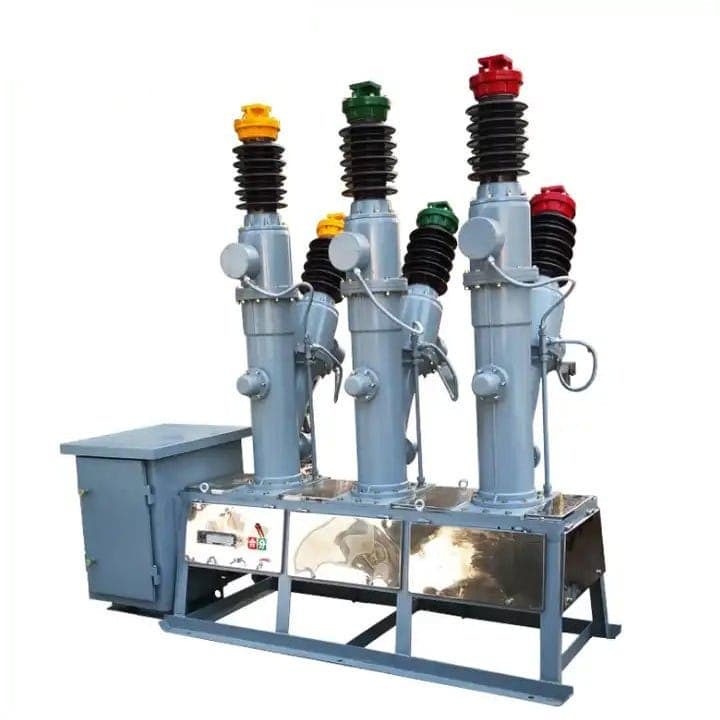

Disjoncteurs SF6sont la technologie dominante pour les applications haute tension (72,5 kV et plus). Ils utilisent du gaz hexafluorure de soufre (SF6) à la fois comme moyen isolant et comme moyen d'extinction de l'arc. Le SF6 est hautement électronégatif, ce qui signifie qu'il absorbe les électrons libres de l'arc, désionisant rapidement l'espace et empêchant la réamorçage de l'arc. Cette propriété rend les disjoncteurs SF6 exceptionnellement efficaces pour interrompre les courants de défaut, avec une capacité de transport de courant élevée et des temps d'interruption courts. Ils sont également compacts et nécessitent moins d’espace que les autres technologies. Cependant, le SF6 est un puissant gaz à effet de serre avec un potentiel de réchauffement planétaire (PRG) de 23 500 fois supérieur à celui du CO2. Cela a conduit à une surveillance accrue et à une réglementation accrue de son utilisation. Notre usine de Lugao a développé une gamme de disjoncteurs haute tension SF6 avec des taux de fuite inférieurs à 0,1 % par an, réduisant considérablement leur impact environnemental.

Disjoncteurs à videsont la technologie dominante pour les applications moyenne tension (jusqu'à 40,5 kV). Ils utilisent le vide comme moyen d'interruption. Lorsque les contacts se séparent, l'arc est confiné à l'intérieur de l'ampoule à vide. L'arc s'éteint au premier zéro du courant car le vide ne fournit aucun chemin conducteur permettant à l'arc de se réamorcer. Les casse-vide sont très fiables, nécessitent très peu d’entretien et sont respectueux de l’environnement. Cependant, ils ne peuvent pas être utilisés à des tensions plus élevées car la rigidité diélectrique de l'ampoule à vide est limitée. Ils sont également sensibles aux surtensions, telles que celles provoquées par la commutation de transformateurs non chargés. Pour les applications haute tension, une seule ampoule à vide est insuffisante et plusieurs ampoules en série seraient nécessaires, ce qui augmenterait la complexité et le coût.

Alternatives éco-efficacesémergent en réponse aux préoccupations environnementales du SF6. Ces technologies utilisent des gaz avec un GWP beaucoup plus faible, comme l'AirPlus (un mélange d'azote et d'oxygène avec une trace de fluorocétone) ou d'autres gaz de synthèse. Ces gaz offrent des performances diélectriques et d'extinction d'arc similaires à celles du SF6, mais avec un GWP 100 à 2 000 fois inférieur. Il s’agit d’un avantage significatif pour les services publics et les industries qui cherchent à réduire leur empreinte carbone. Cependant, ces alternatives ne sont pas encore aussi largement adoptées que le SF6 et peuvent nécessiter des boîtiers de disjoncteurs plus grands ou des conceptions mécaniques différentes. Notre usine développe activement des disjoncteurs haute tension utilisant des gaz éco-efficaces, garantissant ainsi à nos clients une voie à suivre viable et respectueuse de l'environnement.

Le tableau suivant fournit un résumé concis des principales considérations pour chaque technologie.

3. Considérations environnementales et d'installation : où fonctionnera-t-il ?

L'environnement physique dans lequel un disjoncteur haute tension sera installé est un facteur critique dans sa sélection. Le même disjoncteur qui fonctionne parfaitement dans une sous-station intérieure climatisée peut tomber en panne prématurément dans un environnement côtier avec des embruns salés ou dans un environnement désertique avec une chaleur et une poussière extrêmes. Les ingénieurs doivent évaluer les conditions environnementales sur le site d'installation proposé et les adapter à la conception de disjoncteur appropriée. Les principaux facteurs environnementaux à prendre en compte sont : la température ambiante, l'humidité, l'altitude, le niveau de pollution, l'activité sismique et la présence d'agents corrosifs. Chacun de ces facteurs peut avoir un impact significatif sur la fiabilité et la longévité du disjoncteur haute tension.

Températureest une préoccupation majeure. Le mécanisme de fonctionnement, le gaz isolant (dans le cas du SF6 ou des alternatives éco-efficaces) et les propriétés diélectriques de l'isolation dépendent tous de la température. Le gaz SF6, par exemple, se liquéfie à basse température (environ -25°C à 5 bar), ce qui réduit sa capacité d'isolation et de coupure. Pour résoudre ce problème, les disjoncteurs SF6 installés dans les climats froids sont équipés de réchauffeurs et de systèmes de surveillance de la densité du gaz qui détectent les chutes de pression du gaz causées par la liquéfaction. De même, une chaleur extrême peut accélérer le vieillissement des matériaux isolants et augmenter l’usure des composants mécaniques. Notre usine propose des disjoncteurs haute tension avec une large gamme d'options de température de fonctionnement, y compris des packages pour temps froid pour les installations dans des conditions arctiques.

Altitudeest un autre facteur important. À mesure que l’altitude augmente, la pression atmosphérique diminue, ce qui réduit la rigidité diélectrique de l’air. Pour les installations extérieures au-dessus de 1 000 mètres, les distances d'isolation doivent être augmentées. Pour les disjoncteurs SF6, la pression du gaz est généralement ajustée pour compenser la pression atmosphérique réduite.Pollutionprovenant de zones industrielles, de régions côtières ou de zones agricoles peuvent entraîner une accumulation de contaminants conducteurs sur les isolants, augmentant ainsi le risque de contournement externe. Ce problème est résolu en spécifiant des isolateurs avec une ligne de fuite plus élevée ou en appliquant des revêtements anti-contamination. Notre usine de Lugao fournit des disjoncteurs haute tension avec des niveaux d'isolation personnalisables pour répondre aux exigences spécifiques de classe de pollution du site d'installation.

Activité sismiquedoit être envisagé dans les zones sujettes aux tremblements de terre. Le disjoncteur haute tension doit être capable de résister aux charges dynamiques générées par un événement sismique. Cela implique de concevoir la structure de support et de s'assurer que les composants mécaniques du disjoncteur peuvent résister à l'accélération imposée. Les environnements corrosifs, tels que ceux que l’on trouve à proximité des régions côtières ou dans les usines chimiques, nécessitent une attention particulière lors du choix des matériaux. Des fixations en acier inoxydable, des revêtements résistants à la corrosion sur le boîtier et une étanchéité soignée de tous les composants sont essentiels pour éviter une défaillance prématurée. En évaluant soigneusement ces facteurs environnementaux, les ingénieurs peuvent sélectionner un disjoncteur haute tension qui est non seulement électriquement adapté, mais également suffisamment robuste physiquement pour résister aux rigueurs de son environnement d'exploitation.

4. L’économie de la propriété : au-delà du prix d’achat

Le prix d'achat initial d'un disjoncteur haute tension est souvent le coût le plus visible, mais il ne représente qu'une fraction du coût total de possession sur la durée de vie de l'appareil. Une analyse économique complète doit prendre en compte non seulement le prix d'achat, mais également le coût d'installation, les coûts de maintenance et d'exploitation continus, ainsi que le coût d'une éventuelle élimination ou remplacement. Choisir un disjoncteur avec un coût initial plus élevé mais des besoins de maintenance moindres peut s'avérer nettement plus économique à long terme. À l’inverse, le choix d’un disjoncteur bon marché et de mauvaise qualité peut entraîner des pannes fréquentes, des coûts de maintenance élevés et des temps d’arrêt coûteux. La décision économique doit être basée sur une analyse des coûts du cycle de vie qui reflète le contexte opérationnel spécifique de l'installation.

Frais d'installationpeut varier considérablement en fonction du type et de la conception du disjoncteur haute tension. Les disjoncteurs SF6 nécessitent un équipement spécialisé de manipulation du gaz et un personnel qualifié pour l'installation, ce qui augmente le coût. Les casse-vide sont généralement plus simples à installer.Frais d'entretienconstituent une composante importante du coût du cycle de vie. Les disjoncteurs SF6 nécessitent un entretien périodique, y compris des contrôles de la pression du gaz, de l'usure des contacts et du fonctionnement mécanique. Les procédures de manipulation du gaz doivent être strictement suivies. Les casse-vide, en revanche, sont scellés à vie et nécessitent très peu d’entretien. La fréquence de maintenance et le coût des pièces de rechange doivent être pris en compte dans l'analyse économique.

Coûts opérationnelsinclure les pertes d'énergie dans les contacts principaux du disjoncteur, qui sont généralement faibles mais non négligeables.Coûts des temps d'arrêtsont peut-être la variable la plus significative. Dans de nombreux secteurs, une heure d’arrêt peut coûter des dizaines de milliers de dollars en perte de production. Un disjoncteur haute tension plus fiable, avec une probabilité de défaillance plus faible, peut offrir un avantage économique substantiel en réduisant le risque de pannes coûteuses. Pour aider les clients dans cette analyse, notre usine de Lugao Power Co., Ltd. propose un service d'évaluation des coûts du cycle de vie, qui fournit une comparaison détaillée du coût total de possession pour différentes options de disjoncteurs.

5. Pérennité : comment allez-vous entretenir et surveiller le disjoncteur ?

La sélection d'un disjoncteur haute tension n'est pas une décision qui se termine lorsque l'appareil est sous tension. Les performances et la fiabilité à long terme du disjoncteur dépendent d'une stratégie de maintenance et de surveillance bien planifiée. Les exigences de maintenance varient selon la technologie, mais une approche proactive est essentielle pour garantir des décennies de service fiable. La tendance dans l'industrie s'oriente vers une maintenance basée sur l'état, qui utilise une surveillance continue des paramètres clés du disjoncteur haute tension pour prédire quand une maintenance est nécessaire, plutôt que de s'appuyer sur un calendrier fixe. Cette approche maximise la disponibilité du disjoncteur et minimise le risque de pannes inattendues.

Les paramètres clés qui doivent être surveillés comprennent : le timing du mécanisme de fonctionnement, la course et la résistance des contacts, la densité et la pression du gaz SF6, la température des composants critiques et l'état du circuit électrique. Les disjoncteurs haute tension modernes peuvent être équipés de capteurs qui surveillent en permanence ces paramètres et les signalent à un système de contrôle central. Cela permet aux équipes de maintenance d'identifier les problèmes à un stade précoce, avant qu'ils ne deviennent graves. Les produits de disjoncteurs haute tension de notre usine sont compatibles avec une gamme de systèmes de surveillance d'état, permettant à nos clients de mettre en œuvre une stratégie de maintenance basée sur l'état. Nous proposons également une formation complète au personnel de maintenance sur l’inspection, les tests et la réparation de nos équipements.

Foire aux questions (FAQ)

Question 1 : Comment déterminer le pouvoir de coupure en court-circuit adapté à mon application ?

Réponse : Le pouvoir de coupure en court-circuit doit être égal ou supérieur au courant de défaut maximum calculé au point d'installation du disjoncteur. Ceci est déterminé par une étude détaillée du système électrique qui prend en compte les sources de courant de défaut (générateurs, réseau), l'impédance des transformateurs, des lignes de transport et des câbles, ainsi que la configuration du système. L'étude donnera une valeur pour le courant de court-circuit symétrique (kA) et le rapport X/R, qui détermine le courant asymétrique. Le courant nominal de coupure en court-circuit du disjoncteur, qui est une valeur symétrique, doit être supérieur au courant symétrique calculé, et le disjoncteur doit également être capable d'interrompre le courant asymétrique. Notre équipe d'ingénierie chez Lugao Power Co., Ltd. peut aider à ce calcul.

Question 2 : Quelle est la différence entre un réservoir mort et un disjoncteur de réservoir actif ?

Réponse : Dans un disjoncteur haute tension à réservoir mort, l'interrupteur est logé dans un boîtier métallique mis à la terre. Cela offre un net avantage en matière de sécurité, car la haute tension est protégée et le boîtier est au potentiel de terre. Ils sont généralement plus faciles à entretenir et offrent une plus grande flexibilité de conception pour des équipements supplémentaires tels que les TC. Dans un disjoncteur à réservoir sous tension, l'interrupteur est situé à haute tension et le réservoir n'est pas mis à la terre. Les disjoncteurs à réservoir actif sont plus légers et présentent des pertes diélectriques plus faibles, ce qui les rend plus efficaces pour certaines applications. Le choix dépend de la conception spécifique de la sous-station et de la philosophie d'ingénierie du service public.

Question 3 : Comment choisir entre un disjoncteur SF6 et une alternative éco-performante ?

Réponse : Le choix dépend des exigences de l'application et des priorités environnementales de l'opérateur. Les disjoncteurs SF6 ont fait leurs preuves en matière de haute fiabilité et d'excellente capacité de coupure, et ils sont disponibles pour tous les niveaux de tension. Les alternatives éco-efficaces, telles qu'AirPlus, offrent un GWP nettement inférieur, ce qui les rend attractives pour les organisations engagées en faveur du développement durable. Toutefois, ces alternatives peuvent avoir un coût initial plus élevé et peuvent ne pas être disponibles pour tous les niveaux de tension. Notre usine à Lugao Power Co., Ltd. propose à la fois du SF6 et des options éco-efficaces, permettant à nos clients de faire un choix qui équilibre performance, coût et responsabilité environnementale.

Question 4 : Quelle est l'importance de la tension transitoire de rétablissement (TRV) dans la sélection du disjoncteur ?

Réponse : TRV est la tension qui apparaît aux bornes des contacts du disjoncteur haute tension immédiatement après l'interruption de l'arc. La TRV peut être complexe, avec un taux de montée et une valeur de crête élevés, et elle dépend de l'inductance et de la capacité du système. Le disjoncteur haute tension doit être capable de résister au TRV sans réamorçage. Il s'agit d'un facteur critique pour déterminer la capacité d'interruption, en particulier pour les disjoncteurs situés à proximité de transformateurs ou de réacteurs. L'équipe d'ingénierie de notre usine peut vous aider à évaluer les exigences TRV pour votre application spécifique et à sélectionner un disjoncteur doté de la capacité TRV nominale appropriée.

Question 5 : À quelle fréquence un disjoncteur haute tension doit-il être entretenu ?

Réponse : La fréquence de maintenance dépend du type de disjoncteur et des conditions de fonctionnement. Les disjoncteurs SF6 nécessitent généralement une inspection et un entretien à des intervalles de 5 à 10 ans, en fonction des recommandations du fabricant et du nombre d'opérations. La maintenance comprend la vérification de la densité du gaz, de l'usure des contacts et du mécanisme de fonctionnement. Grâce à l'intégration des systèmes de surveillance de l'état, nous pouvons passer à une approche de maintenance basée sur l'état, dans laquelle la maintenance est effectuée uniquement lorsque les données de surveillance indiquent un besoin.

Conclusion : Faire le bon choix pour un avenir fiable

La sélection du bon disjoncteur haute tension est une décision technique cruciale qui a un impact sur la sécurité, la fiabilité et les performances économiques du système électrique pendant des décennies. En examinant attentivement les caractéristiques électriques, les options technologiques, les facteurs environnementaux, les coûts du cycle de vie et les stratégies de maintenance, les ingénieurs peuvent faire des choix éclairés qui garantissent l'intégrité à long terme de leur réseau. La décision nécessite une compréhension approfondie des exigences de la demande et une évaluation approfondie des options disponibles. Chez Lugao Power Co., Ltd., nous nous engageons à soutenir nos clients tout au long du processus de sélection, en leur fournissant des conseils d'experts, des produits fiables et un support après-vente complet.
