Pourquoi les normes de sécurité électrique exigent des unités principales en anneau de haute qualité ?

Les réseaux de distribution électrique sont confrontés à des menaces constantes : courts-circuits, surcharges et usure environnementale. Les normes de sécurité telles que CEI 62271-200 et IEEE C37.122 ne sont pas des lignes directrices arbitraires : elles existent pour prévenir les arcs électriques, les explosions d'équipements et les pannes de courant en cascade. Une unité principale en anneau (RMU) est le nœud critique de la distribution secondaire, contrôlant le flux d'énergie et protégeant les transformateurs en aval. Les RMU de mauvaise qualité avec une isolation de qualité inférieure, des mécanismes de fonctionnement fragiles ou une mauvaise étanchéité ne peuvent pas résister aux tests rigoureux exigés par ces normes. Lorsqu'un arc interne se produit ou qu'un défaut persiste, une RMU non conforme peut se rompre, libérant des gaz surchauffés et du métal en fusion, mettant ainsi le personnel en danger et détruisant les biens. Ainsi, les codes exigent sans équivoque une ingénierie robuste, une rigidité diélectrique éprouvée et des capacités de dépannage/dépannage – n'attribuant qu'un produit de haute qualité.Unité principale en anneaupeut garantir.

ÀLugao Power Co., Ltd., nous avons vu comment ignorer ce principe conduit à des échecs catastrophiques. Nos décennies d'expérience dans la fabrication confirment qu'il est impossible de respecter les normes de sécurité électrique sans matériaux de qualité supérieure, sans assemblage de précision et sans validation de type. Une véritable unité principale Ring de haute qualité intègre une isolation au gaz SF6 ou respectueuse de l'environnement, des réservoirs en acier inoxydable et une technologie d'interrupteur à vide. Ces composants survivent aux impulsions de foudre, aux températures extrêmes et aux surtensions de commutation. En revanche, les RMU contrefaites ou économiques ignorent souvent la classification de l'arc interne (IAC) ou utilisent de l'époxy recyclé qui se fissure sous le cycle thermique. Pour se conformer aux clauses AOR (accessibilité, opérabilité, fiabilité) des codes de réseau modernes, les services publics et les installations industrielles doivent s'approvisionner en RMU auprès d'usines certifiées. Dans cet article, nous détaillons les normes spécifiques, les mécanismes de défaillance et pourquoi l’approche de notre usine garantit à la fois la sécurité et la rentabilité à long terme.

Contenu

• 1. Quelles normes de sécurité internationales imposent des unités principales en anneau de haute qualité ?
• 2. Comment les unités principales de l'anneau inférieur contribuent-elles aux accidents électriques et aux pannes du système ?
• 3. Pourquoi notre usine donne-t-elle la priorité à la fabrication et aux tests avancés pour les unités principales en anneau ?
• Résumé : Le lien indissoluble entre les RMU standards et premium
• Foire aux questions (FAQ)

1. Quelles normes de sécurité internationales imposent des unités principales en anneau de haute qualité ?

La référence mondiale en matière d'appareillage de commutation et de contrôle sous enveloppe métallique estCEI 62271-200. Cette norme définit les exigences relatives à la tension nominale, aux niveaux d'isolation, aux limites d'échauffement et à la classification de l'arc interne (IAC). Pour les unités principales en anneau en particulier, des clauses supplémentaires de la norme CEI 62271-103 (interrupteurs de charge) et des codes de réseau locaux s'appliquent. La conformité n'est pas facultative : toute RMU utilisée dans les réseaux publics ou industriels doit subir des tests de type comprenant la tenue à la tension diélectrique, le courant de tenue de courte durée et l'endurance mécanique. Une unité principale en anneau de haute qualité réussit ces tests avec de larges marges. Par exemple, les unités de notre usine atteignent une tenue à la fréquence industrielle de 42 kV pour les systèmes 12 kV, bien au-dessus de la ligne de base de 28 kV requise par de nombreux services publics. Vous trouverez ci-dessous les normes critiques et leurs exigences en matière de construction de RMU :

• CEI 62271-200 (Ed.2.0) :Nécessite une classification d'arc interne IAC AFLR (côtés accessibles, avant, arrière, basse pression). Seules les RMU dotées de boîtiers renforcés, de canaux de décompression et de fixations résistantes aux arcs peuvent prétendre à l'IAC.
• CEI 62271-100 :S'applique à la fonction disjoncteur si RMU inclut un disjoncteur ; nécessite des capacités de création/coupure de défauts jusqu'à 20 kA/1 s ou plus.
• CEI 60529 (indices IP) :Exige au moins IP3X pour les RMU intérieures et IP54/IP67 pour les RMU extérieures. Les RMU de haute qualité utilisent des réservoirs soudés au laser et des joints toriques à double étanchéité pour maintenir l'intégrité du gaz pendant 30 ans.
• IEEE C37.20.3 (Amérique du Nord) :Met l'accent sur les valeurs nominales de fermeture de défaut et les tests de surtension. Une unité principale en anneau premium doit survivre à 95 kV BIL (niveau d'impulsion de base) pour la classe 15 kV.
• Codes réseau locaux (par exemple, ENA TS 41-36 au Royaume-Uni, VDE 0670 en Allemagne) :Ajoutez souvent une résistance à la corrosion, un fonctionnement à basse température et une résistance sismique. Notre usine conçoit des RMU avec une plage ambiante de -25°C à +50°C.

Pourquoi cela oblige-t-il à sélectionner des composants de haute qualité ? Considérez le test diélectrique : une RMU standard de 12 kV doit supporter 28 kV efficaces pendant 1 minute sans contournement. Les RMU bon marché présentant des vides dans la résine coulée ou des dégagements inadéquats échouent de manière imprévisible. De plus, les tests d'arc interne simulent un défaut de 20 kA pendant 1 seconde à l'intérieur du réservoir : seule une construction robuste (acier inoxydable de 3 mm, compartiments pour câbles sécurisés) empêche la rupture.Lugao Power Co., Ltd.effectue ces tests de type dans des laboratoires indépendants, certifiant chaque conception. Sans ce pedigree, les opérateurs risquent de perdre leur certification de sécurité et leurs responsabilités juridiques. En résumé, chaque norme de sécurité exige explicitement ou implicitement des matériaux de haute qualité, un contrôle de production rigoureux et une vérification par un tiers – des caractéristiques qui distinguent les unités principales en anneau fiables des contrefaçons dangereuses.

De plus, l’essor des réseaux intelligents et de la production décentralisée impose une nouvelle pression sur la coordination de l’isolation des RMU. Les normes exigent désormais une surveillance renforcée des décharges partielles (<10 pC). Notre usine intègre des capteurs PD intégrés, mais uniquement si la structure de base du RMU est moulée avec précision. Les unités de qualité inférieure produisent des niveaux de DP élevés dès le premier jour, accélérant ainsi la défaillance de l'isolation. Ainsi, les normes de sécurité sont effectivement un filtre de qualité : elles imposent une ingénierie de haute qualité pour toute unité principale Ring installée légalement. Pour les prescripteurs de projet, l’approvisionnement auprès d’un fabricant conforme tel que notre usine garantit un fonctionnement à l’épreuve du temps et une approbation d’assurance.

2. Comment les unités principales de l'anneau inférieur contribuent-elles aux accidents électriques et aux pannes du système ?

Les incidents de sécurité électrique se produisent rarement spontanément : ils sont le résultat final de défauts accumulés et de raccourcis de conception. Lorsqu’une unité principale en anneau de mauvaise qualité est installée, plusieurs voies de défaillance apparaissent. La plus courante est la rupture diélectrique causée par la pénétration d’humidité. Les RMU avec une étanchéité de qualité inférieure ou des brides à joint unique permettent à l'humidité de pénétrer dans le compartiment isolé au SF6 ou à l'air. Une fois que le point de rosée interne dépasse -10°C, des contournements se produisent à travers les isolants solides. Nous avons enquêté sur des cas où une RMU vieille de 6 mois a explosé à cause de fuites d'époxy, blessant le personnel de maintenance. Un autre scénario implique une tenue de courte durée inadéquate : un court-circuit en aval consomme 16 kA pendant 0,5 seconde, mais les jeux de barres à l'intérieur d'une fausse RMU sont sous-dimensionnés (seulement 40 x 5 mm contre 80 x 10 mm requis). Les forces électromagnétiques qui en résultent plient les barres, provoquant des défauts entre phases et un incendie. Décomposons les différents dangers :

• Explosion d'un arc électrique :Les boîtiers de mauvaise qualité manquent de volets internes de décharge d’arc. La pression monte jusqu'à 10 bars, faisant exploser la porte avec une vitesse d'obus dépassant 200 m/s. Les normes exigent une notation IAC pour éviter cela ; Les RMU de haute qualité de notre usine ont calculé des cheminées de décompression et d'extinction de flamme.
• Défaillances de soudage et de commutation des contacts :Les interrupteurs de charge de l'unité principale en anneau doivent couper 630 A ou même 1 250 A. Des contacts argent-tungstène de qualité inférieure ou des mécanismes à ressort faibles provoquent un soudage ou un réamorçage par contact. Cela conduit à des arcs soutenus, brûlant l'appareillage et éventuellement enflammant les câbles à proximité.
• Perte d'isolation au gaz :Pour les RMU isolées au SF6, une fuite par trou d'épingle (courante dans les réservoirs mal soudés) réduit la pression. À 0,8 bar absolu (1,4 bar nominal), le niveau d'isolation chute de 30 % et une surtension de commutation peut percer l'espace. Les clapets anti-retour des kits de remplissage sont absents dans les unités bon marché, provoquant une émission progressive.
• Défaillances de terminaison de câble :Les points de test de câbles intégrés et les cônes de contrainte sont mal usinés dans les RMU de mauvaise qualité. Des gradients de champ électrique élevés provoquent un suivi le long de la traversée, conduisant finalement à un défaut à la terre.

Les données réelles du CIGRE montrent que 43 % des défaillances des appareillages de commutation proviennent d'une isolation ou de mécanismes de commande défectueux. Lorsqu'une telle panne survient dans une unité principale en anneau, les coûts de réparation dépassent souvent d'un facteur 10 le budget initial économisé. De plus, les normes de sécurité exigent une maintenance périodique (thermographie, mesure de résistance de contact). Cependant, les RMU de mauvaise qualité se dégradent si rapidement que même des contrôles semestriels ne peuvent empêcher une défaillance. Notre usine fabrique des RMU avec des roulements autolubrifiants et des jeux de barres argentés, garantissant une endurance mécanique de 5 000 opérations (le double de la norme 2000). Il s’agit d’un investissement direct dans la sécurité.

De plus, les assemblages d'unité principale en anneau de mauvaise qualité ne disposent pas de barrières de phase appropriées. Lors d'un défaut de câble, l'arc plasma peut se propager aux unités fonctionnelles adjacentes, détruisant l'intégralité du panneau RMU, un phénomène connu sous le nom de « propagation de l'arc ». Les conceptions haut de gamme, comme celles de Lugao Power Co., Ltd., comprennent des cloisons de séparation résistantes aux arcs et des barrières métalliques entre le compartiment des câbles et le compartiment des jeux de barres. En résumé, les RMU de qualité inférieure enfreignent directement plusieurs paragraphes de la norme CEI 62271-200, et le prix de la non-conformité se mesure en vies humaines et en interruptions d'activité. Pour tout projet soucieux de la sécurité, la sélection d’une unité principale Ring de haute qualité n’est pas un coût ; c’est la seule stratégie acceptable d’atténuation des risques.

3. Pourquoi notre usine donne-t-elle la priorité à la fabrication et aux tests avancés pour les unités principales en anneau ?

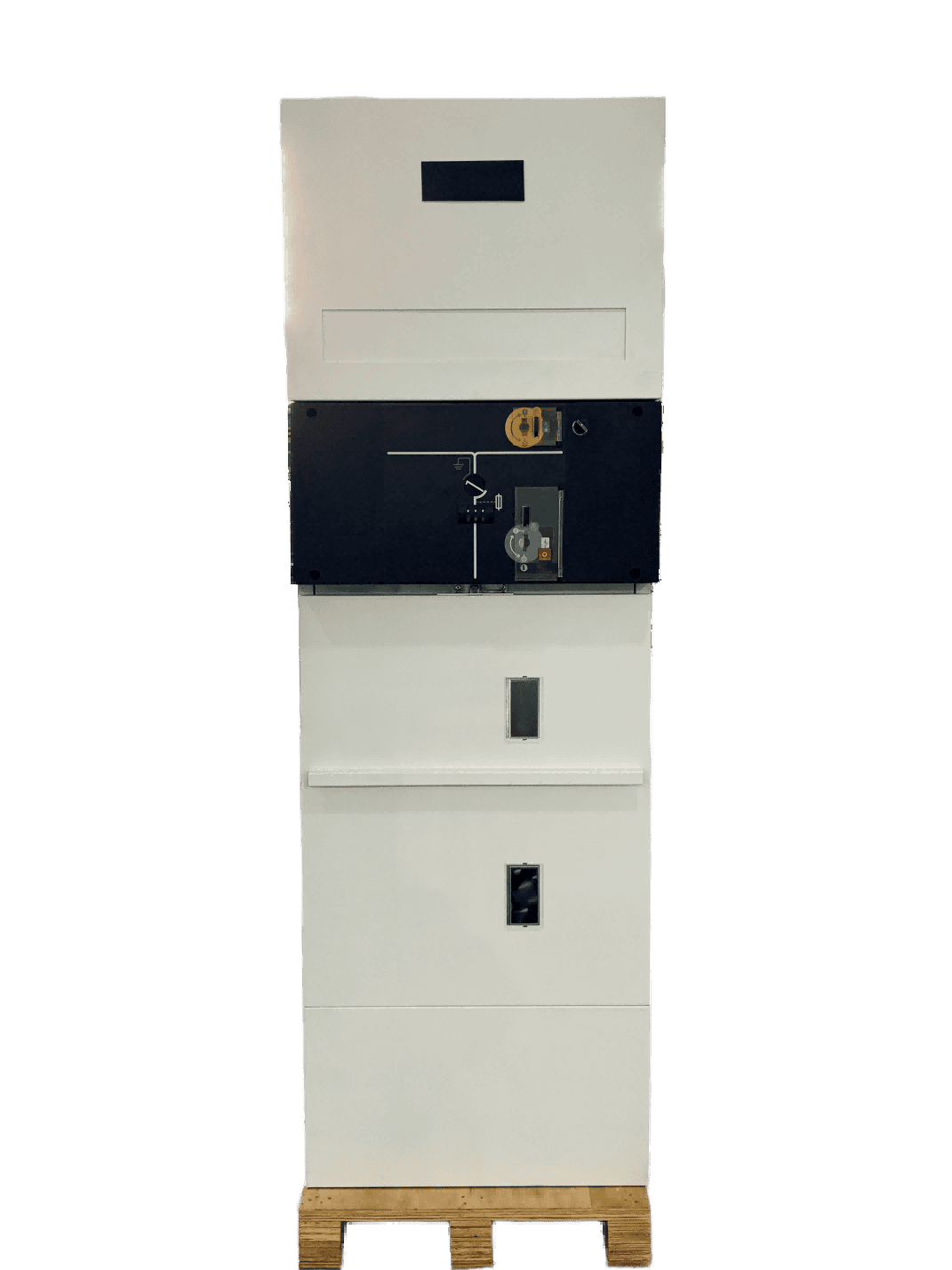

ÀLugao Power Co., Ltd., nous exploitons une installation de production de pointe où chaque unité principale Ring est soumise à un contrôle qualité rigoureux de bout en bout. La devise de notre usine est « les normes sont le sol, pas le plafond ». Nous avons investi dans des détecteurs de fuites de SF6 entièrement automatisés, dans le soudage robotisé des boîtiers en acier inoxydable et dans des laboratoires de décharge partielle haute tension. Cet engagement découle de la compréhension que la sécurité ne peut pas être une réflexion après coup. Ci-dessous, nous décrivons les principaux processus de fabrication et de test qui garantissent que chaque RMU dépasse les normes de sécurité électrique. Notre processus transparent renforce la confiance entre les services publics, les entrepreneurs EPC et les développeurs d'énergies renouvelables.

Sélection des matériaux et validation de la conception :Nous utilisons uniquement du cuivre de haute qualité (pureté minimale de 99,9 %), de l'acier inoxydable 304L (épaisseur de 2,5 mm pour l'intérieur, 3,0 mm pour l'extérieur) et de la résine époxy de qualité VO pour les bagues. Chaque lot de matériaux entrants est testé pour sa conductivité et sa résistance à la traction. Notre conception d'unité principale en anneau intègre des joints triples sur l'arbre de fonctionnement et des manomètres pour la surveillance des gaz sous tension. La coordination de l'isolation est vérifiée par simulation de champ électrostatique 3D, éliminant les arêtes vives.

Processus de la chaîne d'assemblage :Notre usine emploie des techniciens qualifiés formés aux procédures DIN EN ISO 9001. L'assemblage de chaque unité principale en anneau implique cinq stations dédiées : 1) fabrication du réservoir avec test d'étanchéité par spectrométrie de masse à l'hélium (<1 × 10⁻⁶ mbar·l/s), 2) montage de l'interrupteur et du jeu de barres avec boulonnage à contrôle de couple, 3) assemblage et lubrification du mécanisme, 4) assemblage final des boîtes à câbles et des verrouillages, 5) tests de performances. À chaque station, des lectures numériques de couple et des journaux de pression de gaz sont enregistrés. Cette traçabilité est notre garantie.

Examinons maintenant les paramètres électriques clés de notre série d'unités principales en anneau 12 kV/24 kV la plus vendue (modèle LGU-RMU-24). Ces chiffres démontrent la marge de qualité par rapport aux exigences de base :

Notre usine met en œuvre des tests de routine à 100 % selon la norme CEI 62271-200, notamment : test de tension à fréquence industrielle, mesure de décharge partielle (≤5 pC à 1,2Ur), mesure de résistance de contact (≤40 µΩ pour le circuit principal), test d'étanchéité aux gaz, test de fonctionnement mécanique (5 cycles complets). De plus, les unités d'échantillonnage sont soumises à des tests de cycles thermiques (-25 °C à +70 °C) et de création de courts-circuits dans les laboratoires KEMA/CESI. Avec ce niveau de qualité, notre Ring Main Unit non seulement satisfait mais dépasse les attentes des inspecteurs de sécurité et des opérateurs de réseau. Les clients qui nous choisissent réduisent leurs coûts totaux de possession en éliminant les pannes imprévues et les poursuites judiciaires. Notre approche centrée sur le client, combinée à un support après-vente local, fait de nous le partenaire privilégié pour les projets d'infrastructure en Europe, en Asie et en Amérique. À ce jour, notre usine a livré plus de 15 000 unités sans une seule blessure liée à un arc interne. C'est le pouvoir d'une qualité sans compromis.

Résumé : Le lien indissoluble entre les RMU standards et premium

Des normes de sécurité électrique existent car l’électricité, lorsqu’elle n’est pas contrôlée, est mortelle. Ils exigent des mesures de performances spécifiques : rigidité diélectrique, confinement de l'arc, déclenchement/rupture de défauts et endurance mécanique. Seule une unité principale en anneau de haute qualité peut répondre à ces paramètres de manière fiable pendant des décennies de fonctionnement. D’après l’expérience de notre usine, la prime initiale d’une RMU certifiée est marginale par rapport au coût d’un seul accident, qui comprend les amendes réglementaires, les réclamations médicales, les arrêts de production et les atteintes à la réputation. Nous avons prouvé qu'une application cohérente de la norme CEI 62271-200, combinée à l'excellence de la production àLugao, propose des RMU qui protègent à la fois le personnel et les actifs. Que vous exploitiez un centre de données, un parc éolien ou une sous-station de services publics, exiger une unité principale en anneau de haute qualité n'est pas une option : c'est au cœur de votre stratégie de sécurité. N'oubliez pas : les raccourcis pris aujourd'hui deviennent les incidents de demain. Choisissez la qualité, choisissez la conformité et associez-vous à un fabricant qui donne avant tout la priorité à la sécurité des personnes.

Foire aux questions (FAQ)

Question 1 : Pourquoi les normes de sécurité électrique exigent-elles spécifiquement une classification d'arc interne (IAC) pour les unités principales en anneau ?

Réponse : La classification de l'arc interne (IAC) est obligatoire car une RMU peut rencontrer un défaut interne dû, par exemple, à une défaillance d'isolation ou à une erreur de l'opérateur. Sans enceinte classée IAC, l'augmentation de pression provoquée par un arc peut rompre le réservoir, libérant du plasma à des températures supérieures à 10 000 °C. Des normes telles que la CEI 62271-200 exigent que l'IAC AFLR garantisse que les portes et les couvercles restent verrouillés, que les gaz chauds sont dirigés vers des zones sûres et qu'aucune pièce n'est éjectée. Une unité principale en anneau de haute qualité provenant d'une usine certifiée est soumise à des tests d'arc à grande échelle pour prouver cette capacité. Les unités de mauvaise qualité n’ont pas d’étiquetage IAC, ce qui signifie qu’elles n’offrent aucune protection au personnel. Investir dans une RMU certifiée IAC est le seul moyen de se conformer aux réglementations en matière de sécurité au travail (par exemple, NFPA 70E).

Question 2 : Comment puis-je identifier visuellement une unité principale en anneau de mauvaise qualité susceptible de ne pas respecter les normes de sécurité ?

Réponse : Les principaux signaux d'alarme visuels incluent : des feuilles de boîtier minces (inférieures à 1,5 mm pour l'acier inoxydable), des cordons de soudure irréguliers, l'absence d'orifices de décompression visibles, une jauge de densité de gaz non originale (ou aucune jauge) et l'absence d'étiquette d'essai de type. De plus, les RMU de mauvaise qualité sont souvent dotées de mécanismes de commande en plastique au lieu d'acier, et manquent de systèmes de verrouillage pour empêcher l'accès aux pièces sous tension. Dans notre usine, chaque unité principale Ring porte un numéro de série avec des certificats de test. Si un fournisseur ne peut pas produire de rapports d'essais de type CEI ou de vidéos d'arc interne, considérez cette unité comme non conforme. Demandez toujours une documentation de test tierce avant l’achat.

Question 3 : Un entretien régulier compense-t-il l'achat d'une unité principale Ring de mauvaise qualité au lieu d'une unité haut de gamme ?

Réponse : Non. Bien que la maintenance soit vitale, elle ne peut pas corriger les défauts de conception fondamentaux. Une unité principale en anneau de mauvaise qualité peut présenter des distances d'isolation insuffisantes, des piqûres de contacts ou des micro-fuites dans le système de gaz, problèmes qui ne peuvent pas être corrigés par un nettoyage ou un serrage périodique. Les normes exigent que l’équipement soit sécuritaire dès le départ. En fait, des tentatives de maintenance excessives sur une RMU de qualité inférieure peuvent introduire des risques supplémentaires, tels que le dénudage des filetages ou un mauvais alignement des contacts. En revanche, les RMU de haute qualité de notre usine sont conçues pour un fonctionnement « sans entretien » sur 10 à 15 ans, en dehors des inspections visuelles. Investir dans la qualité réduit considérablement les coûts du cycle de vie et garantit la conformité inhérente.

Question 4 : Quels tests spécifiques prouvent qu'une unité principale en anneau répond à des normes de sécurité élevées ?

Réponse : Les tests de type obligatoires selon la norme CEI 62271-200 comprennent : les tests diélectriques (fréquence industrielle et choc de foudre), les tests d'échauffement au courant nominal, les tests de tenue de courte durée et de courant de crête, les tests d'arc interne (IAC), les tests d'endurance mécanique (par exemple, 2 000 opérations pour les interrupteurs de charge) et la vérification du degré de protection (IP). De plus, les tests de routine en usine pour chaque unité comprennent la tenue à la tension à fréquence industrielle, la mesure des décharges partielles, la résistance de contact, l'étanchéité aux gaz et les contrôles du fonctionnement mécanique. Chez Lugao Power Co., Ltd., notre unité principale en anneau est soumise à tous ces tests ainsi qu'au vieillissement sismique et climatique en option. Si un test échoue, la conception est rejetée. Ce n’est qu’après avoir réussi ces tests que nous pouvons légalement marquer l’unité comme conforme.

Question 5 : Pourquoi un ingénieur de projet devrait-il spécifier Lugao Power Co., Ltd. en tant que fournisseur d'unités principales en anneau de haute qualité ?

Réponse : Lugao Power Co., Ltd. combine plus de 20 ans d'expertise en fabrication d'appareillages de commutation avec des installations d'essais de type internes et des certifications internationales (KEMA, CE, TUV). Notre unité principale en anneau offre des paramètres supérieurs (BIL plus élevé, PD inférieur, taux de fuite inférieur) par rapport aux alternatives économiques. Nous fournissons une documentation complète, une traçabilité et une équipe de support technique dédiée. De plus, le contrôle qualité de notre usine comprend une détection des fuites d’hélium à 100 % et des tests de décharge partielle sur chaque unité. En nous spécifiant, les ingénieurs réduisent leur responsabilité, garantissent la conformité au code réseau et obtiennent un produit qui dure 30 ans. Demandez un devis ou une évaluation d’échantillon pour voir directement la différence de qualité – contactez notre équipe pour des solutions spécifiques au projet et des conseils techniques gratuits. Votre sécurité est notre affaire.
