Disjoncteur sous vide HT d'intérieur 630A

LiuGao est fier d'être un fabricant dédié de disjoncteurs à vide intérieur, proposant le disjoncteur à vide intérieur HT 630 A avec pôles intégrés. Spécialement conçus pour être utilisés dans les systèmes de distribution d'énergie intérieurs triphasés CA 50 Hz, ces disjoncteurs sont spécifiquement conçus pour une tension de 24 kV. Leur fonction principale est de protéger et de contrôler les équipements électriques dans divers contextes, notamment les entreprises industrielles et minières, les centrales électriques et les sous-stations. Les disjoncteurs VS1-24 jouent un rôle central pour assurer la sécurité et la fiabilité des systèmes électriques en interrompant rapidement le circuit en cas de défauts ou de conditions anormales. Choisissez LiuGao pour des solutions de pointe qui redéfinissent les normes en matière de disjoncteurs à vide intérieurs.

envoyer une demande

Description du produit

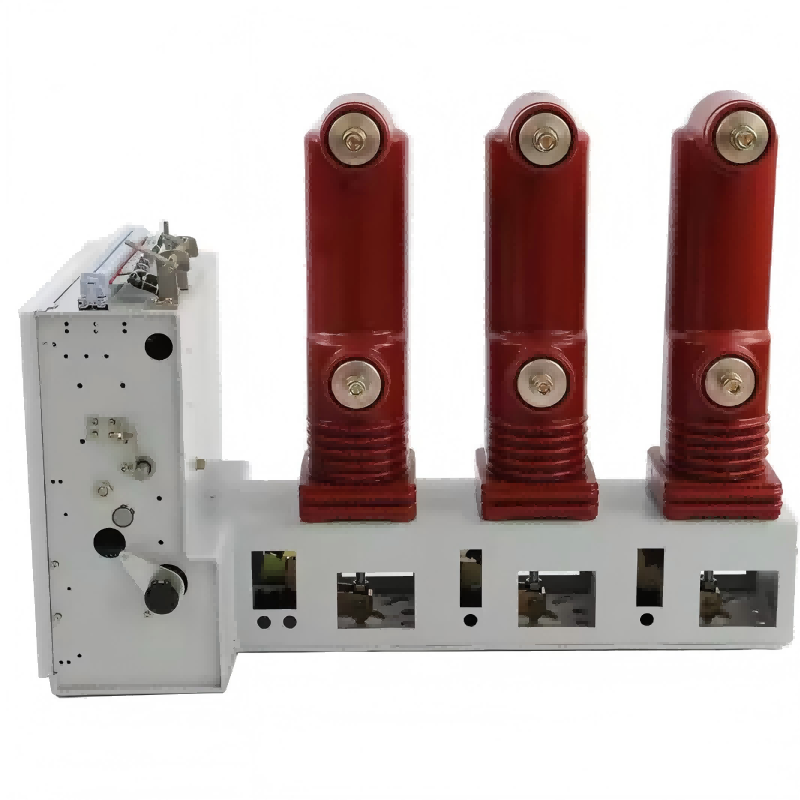

Liugao est un fournisseur de disjoncteurs à vide HT intérieurs 630 A. La série VS1-24 de disjoncteurs à vide intérieurs avec pôles intégrés utilise une conception de pôles intégrés pour le circuit conducteur principal. Cette conception innovante améliore considérablement l'isolation, la fiabilité mécanique et les performances de rupture, conduisant à un fonctionnement sans entretien et à une durée de vie mécanique et électrique prolongée. Le disjoncteur à vide est conforme aux normes nationales et CEI, atteignant une performance nominale de M-E2-C2.

Conçu pour être compatible avec des appareillages tels que KYN28-24(GZS1), ce produit convient aux installations fixes. Le disjoncteur à vide fonctionne sur le principe selon lequel, lorsque les contacts mobiles et statiques s'ouvrent à travers le mécanisme de commande, un arc se forme entre eux. La volatilisation à haute température des surfaces de contact génère un champ magnétique, propulsant l'arc rapidement dans la direction tangentielle de la surface de contact. La vapeur métallique est condensée sur un cylindre métallique (bouclier) et l'arc s'éteint naturellement lorsqu'il passe par zéro, permettant ainsi à la force du milieu de se rétablir rapidement.

En plus de ses performances fiables, la série VS1-24 est idéale pour les applications intérieures dans l'industrie, les entreprises minières, les centrales électriques et les sous-stations. La conception des pôles intégrés garantit une fiabilité d'isolation améliorée et des capacités de coupure efficaces. Ce disjoncteur à vide intérieur, intégré dans l'appareillage de commutation, offre une solution robuste pour la protection et le contrôle des équipements électriques dans divers environnements haute tension.

Environnement d'exploitation d'intérieur de disjoncteur de vide de HT 630A

1. Température de l'air ambiant : limite supérieure +40 degrés, limite inférieure -40 degrés ;

2. Altitude : ≤2000m (si l'altitude augmente, le niveau d'isolation évalué sera augmenté en conséquence) ;

3. Pression du vent : pas plus de 700 Pa (équivalent à une vitesse du vent de 34 m/s) ;

4. Intensité du tremblement de terre : pas plus de 8 degrés ;

5. Niveau de contamination : Ⅳ niveau ;

6. Différence de température quotidienne maximale : pas plus de 25 degrés ;

7. Humidité relative : la moyenne quotidienne ne dépasse pas 95 % et la moyenne mensuelle ne dépasse pas 90 % ;

8. Endroits sans inflammabilité, risque d'explosion, corrosion chimique et vibrations sévères.

Spécifications du disjoncteur à vide HT intérieur 630A

Nombre	Paramètre		Unité	Valeur
1	Tension nominale		kV	24
2	Niveau d'isolation nominal	Tension de tenue nominale de courte durée à fréquence industrielle (1 min)	kV	65, 79
		(interphase, sol relatif, fracture)
		Tension assignée de tenue aux chocs de foudre	kV	125, 145
		(phase, phase, port)
3	Fréquence nominale		Hz	50
4	Courant nominal		A	630, 1250, 1600,
				2000, 2500, 3150
5	Courant assigné de coupure en court-circuit		kA	20, 25, 31,5
6	Courant de tenue nominal de courte durée 4 s			20, 25, 31,5
7	Courant nominal de fermeture de court-circuit			50, 63, 80
8	Courant de tenue de crête nominal			50, 63, 80
9	Séquence de fonctionnement nominale			O-0,3s-CO--180s-CO
10	Courant assigné de coupure en court-circuit Temps de coupure		temps	20
11	Courant de coupure de charge nominal du câble		A	31.5
12	Courant de coupure nominal d'une seule batterie de condensateurs		A	630
13	Courant de coupure nominal des batteries de condensateurs dos à dos		A	400
14	Durée de vie mécanique		temps	10000
15	Les contacts mobiles et statiques permettent l'épaisseur d'usure accumulée		mm	3
