Appareillage de commutation compact d'unité principale d'anneau électrique scellé entièrement isolé de la tension moyenne SF6

Cet appareillage de commutation compact à anneau électrique scellé moyenne tension SF6 entièrement isolé est le produit phare de Lugao. Doté d'une conception entièrement étanche et sans entretien, il peut assurer la distribution d'énergie pour les réseaux électriques de 12 kV, 24 kV et 36 kV dans le monde entier. Cette unité principale en anneau est également conforme aux certifications internationales telles que CE, ISO et CEI. En tant que fournisseur professionnel d'appareillages électriques, l'appareillage isolé au SF6 de Lugao isole complètement tous les composants haute tension de l'environnement externe. Sa structure sous enveloppe métallique garantit un fonctionnement sûr dans les conditions les plus exigeantes, des sous-stations souterraines aux installations côtières.

Principaux paramètres techniques

Diagramme de schéma typique :

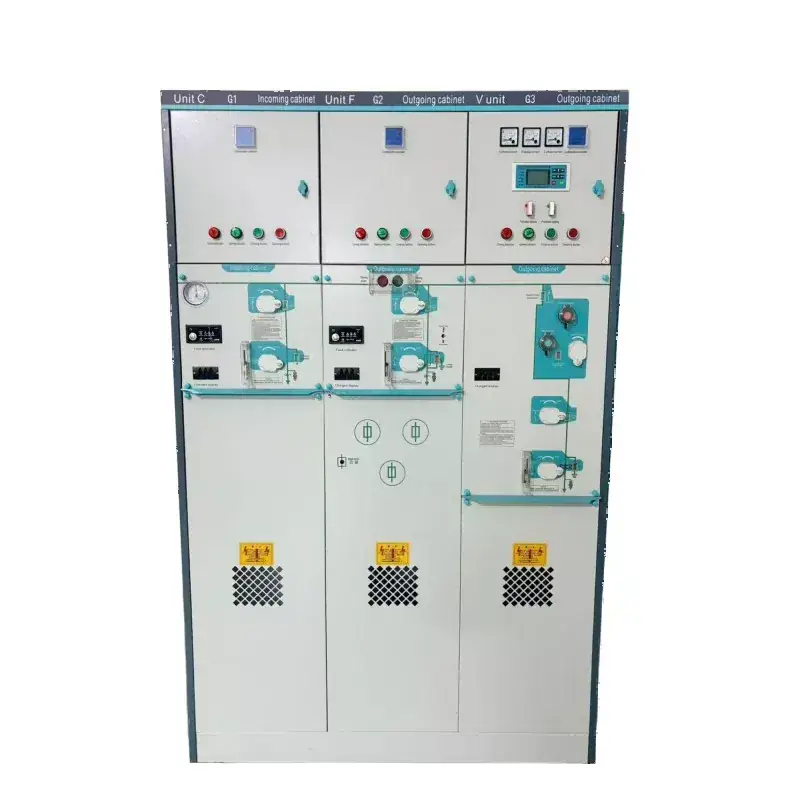

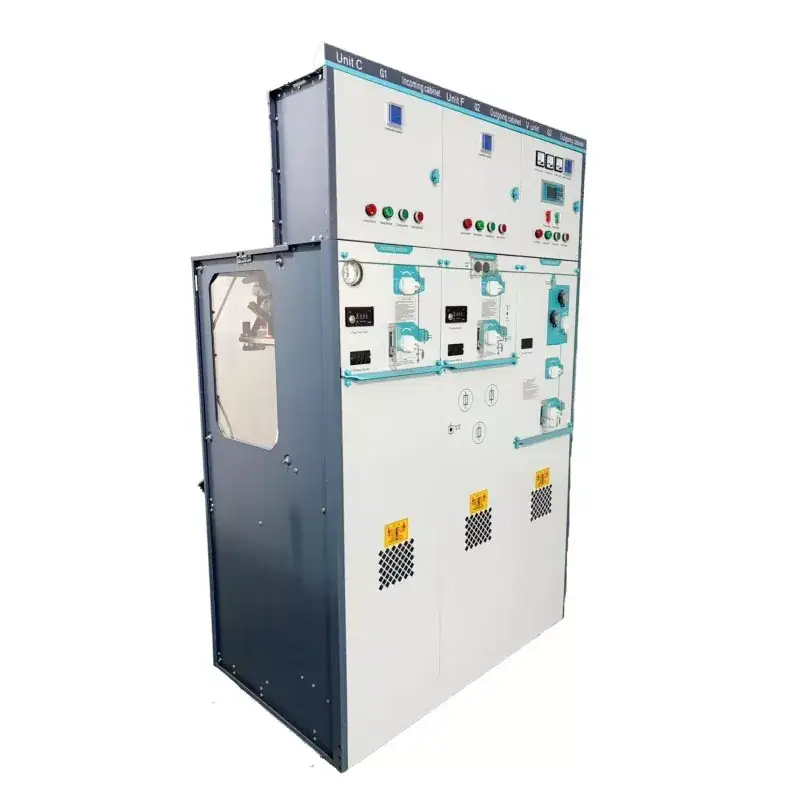

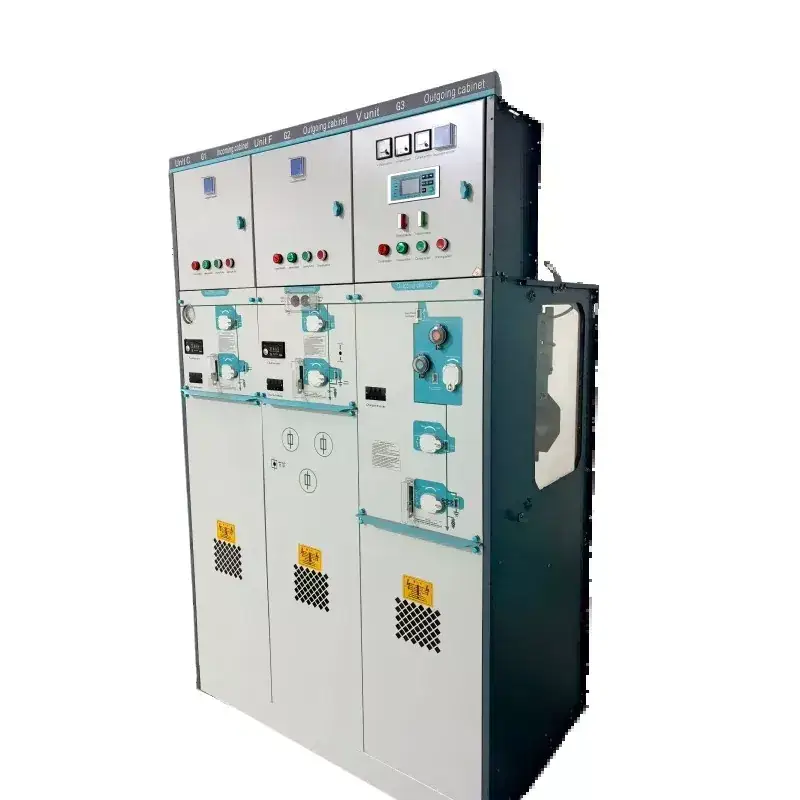

Détails du produit :

Qu'est-ce qui rend cette unité principale en anneau unique ?

1. Véritable conception d’isolation complète

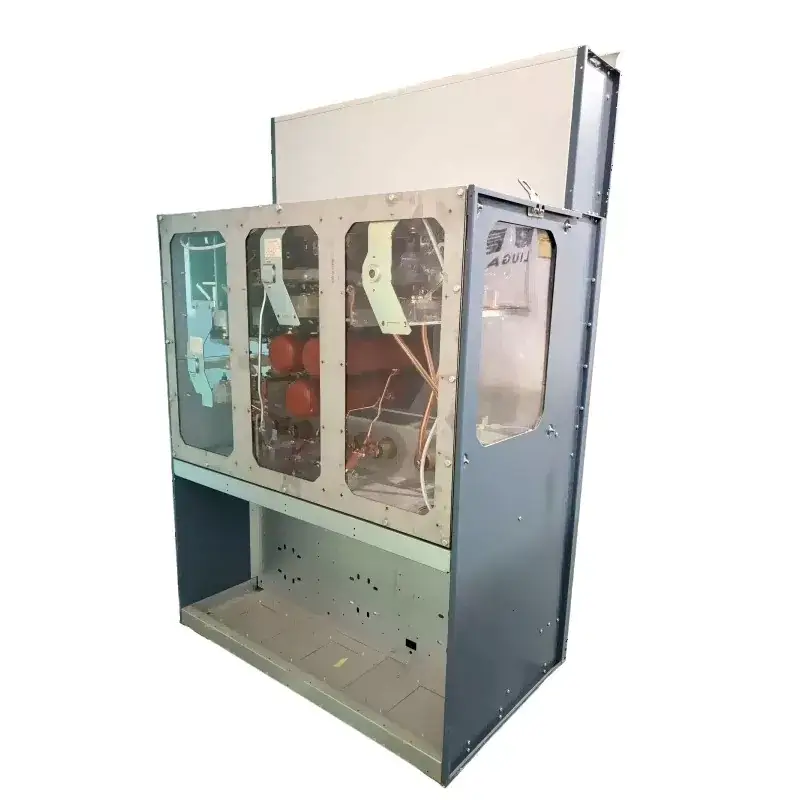

Contrairement aux appareillages de commutation traditionnels isolés dans l'air, les appareillages de commutation compacts à anneau électrique scellé moyenne tension SF6 entièrement isolés de Lugao sont fabriqués à l'aide d'une technologie soudée au laser dans un réservoir en acier inoxydable entièrement scellé. Tous les composants sous tension, y compris les interrupteurs de charge, les disjoncteurs à vide, les interrupteurs de mise à la terre et les jeux de barres principaux, sont entièrement scellés avec du gaz SF6. Cet appareillage à isolation gazeuse bénéficie d'un indice de protection élevé, totalement résistant aux environnements difficiles tels que l'humidité et la condensation, la poussière et les polluants atmosphériques.

2. Conception compacte, taille petite et exquise : cet appareillage compact réduit considérablement l’espace au sol. Sa conception modulaire permet diverses options de configuration tout en conservant un faible encombrement, ce qui le rend adapté aux réseaux de distribution d'énergie souterrains, aux sous-stations compactes et aux installations industrielles à espace limité.

3. Fonctionnement sans entretien : cet appareillage entièrement scellé élimine le besoin d’entretien de routine des composants haute tension. Par conséquent, cet appareillage isolé au SF6 ne nécessite aucun réapprovisionnement en gaz pendant sa durée de vie nominale de 30 ans.

Configurations disponibles

Cet appareillage de commutation compact à anneau électrique scellé moyenne tension SF6 entièrement isolé s'adapte à une gamme de modules fonctionnels pour répondre à diverses exigences d'application, permettant une configuration flexible basée sur les besoins spécifiques du client :

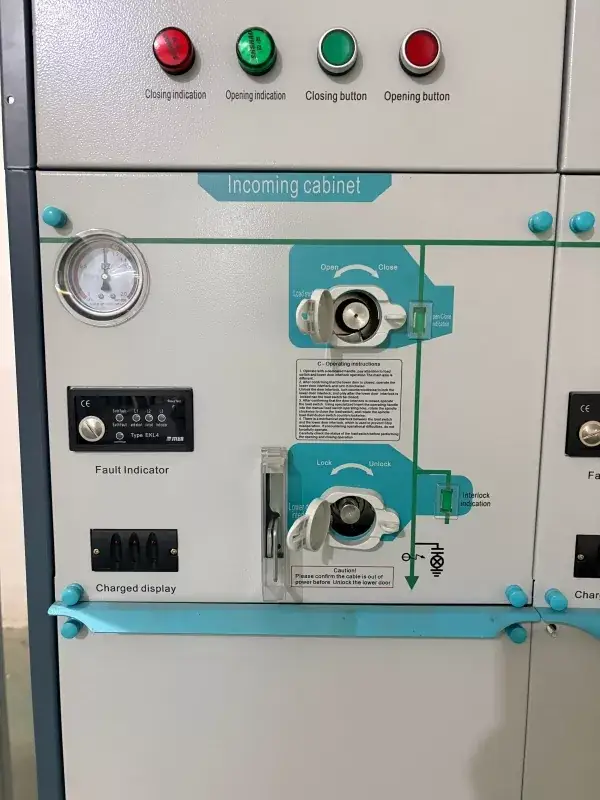

1. Module C – Unité de commutation de charge

   Dispose d'un interrupteur de charge à trois positions (faire-couper-terre)

   Conçu pour la protection des transformateurs et les opérations de commutation de câbles

   La position de pause est visible via une fenêtre d'observation intégrée

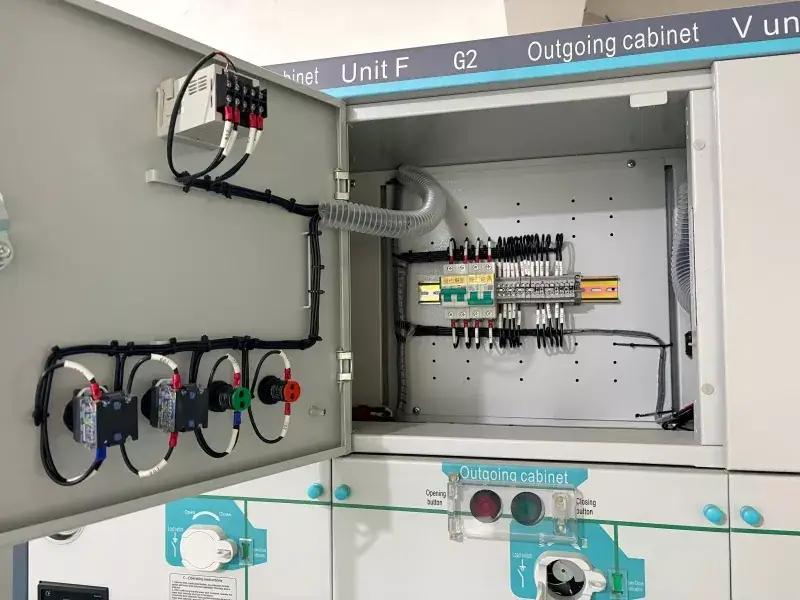

2. Module F – Unité combinée LBS-Fusible

   Intègre un interrupteur de charge avec protection par fusible

   Fournit une fonctionnalité de déclenchement triphasé grâce à un mécanisme à goupille de déclenchement

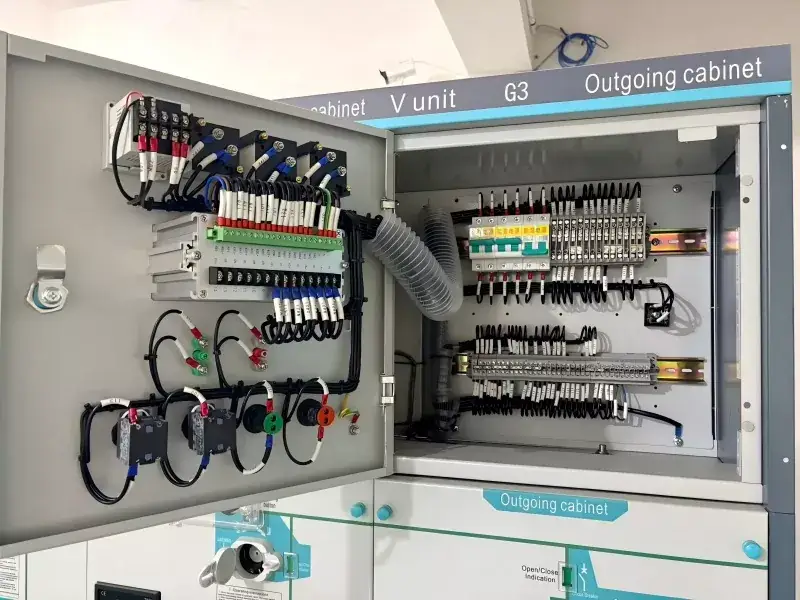

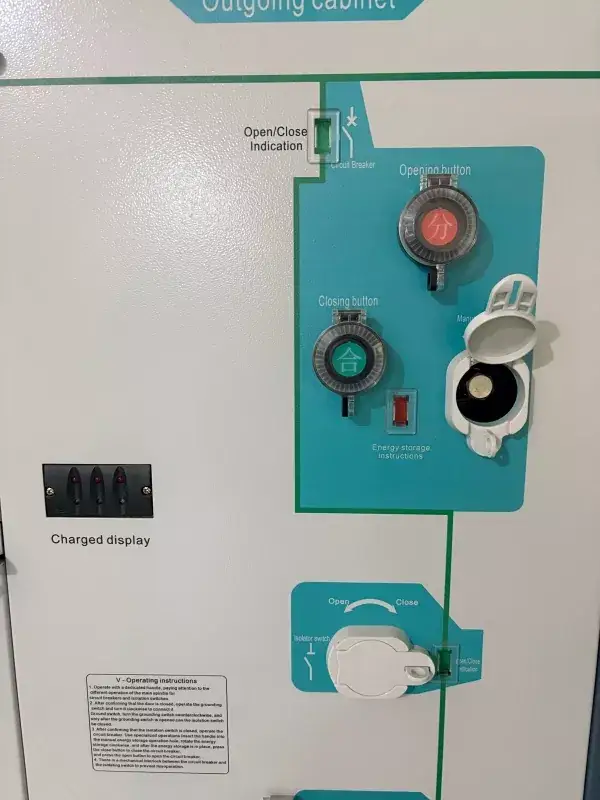

3. Module V – Unité disjoncteur à vide

   Utilise un disjoncteur à vide pour la protection des câbles et des transformateurs

   Convient aux applications nécessitant des opérations de commutation fréquentes

   Prend en charge un relais de protection intégré en option

4. Module D – Connexion directe par câble

   Fournit une connexion par câble simple sans aucun appareil de commutation

   Destiné aux départs non commutés ou aux applications de colonnes montantes de jeux de barres

5. Module M – Unité de mesure

   Equipé de transformateurs de tension et de courant à des fins de mesure

Comprend des terminaux de test et des interfaces pour le montage d'instruments

Foire aux questions (FAQ)

Question 1 : Qu'est-ce qu'une unité principale en anneau ?

Réponse 1 : Cet appareillage de commutation compact à anneau électrique scellé moyenne tension SF6 entièrement isolé est un appareillage de commutation compact isolé au gaz adapté à la distribution d'énergie de 12 kV, 24 kV et 36 kV. L'unité principale en anneau utilise un réservoir en acier inoxydable entièrement scellé contenant du gaz SF6, qui isole tous les composants haute tension, y compris les interrupteurs de charge et les disjoncteurs à vide.

Question 2 : Quelles configurations sont disponibles pour cette unité principale en anneau ?

Réponse 2 : Cet appareillage compact propose des configurations modulaires :

Module C : Unité de commutation de charge pour la commutation des câbles et des transformateurs

Module F : Combinaison interrupteur-fusible pour la protection du transformateur

Module V : Disjoncteur à vide pour manœuvres fréquentes

Module D : connexion directe par câble pour les départs sans commutation

Module M : Unité de comptage avec transformateurs de tension et de courant

Question 3 : Cette unité principale en anneau peut-elle être étendue à l'avenir ?

Réponse 3 : Oui, des modules supplémentaires de l'unité principale en anneau peuvent être connectés à l'aide de connecteurs de jeu de barres isolés au gaz.

Question 4 : Quelles fonctionnalités de sécurité sont incluses ?

Réponse 4 : Verrouillages mécaniques, classification de l'arc interne, dégagement de pression, interrupteur de mise à la terre.

Question 5 : Quel est le délai de livraison ?

Réponse 5 : Les configurations standards sont en stock ; les modèles personnalisés prennent environ 20 jours. Pour des besoins urgents, veuillez consulter
