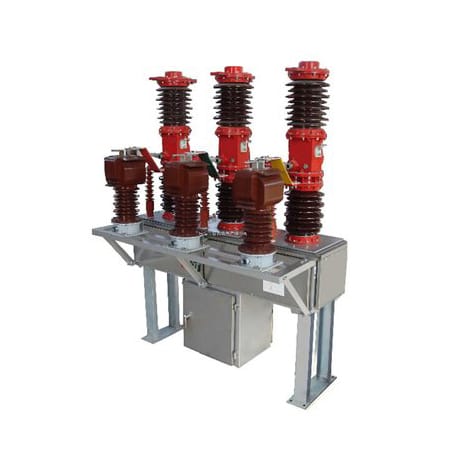

Disjoncteur extérieur à vide 66KV avec sectionneur

Liugao est fier d'être l'un des principaux fabricants de disjoncteurs à vide intérieurs, en présentant le disjoncteur à vide extérieur 66 KV avec sectionneur, un appareil électrique exemplaire conçu pour les systèmes triphasés AC 50/60 Hz avec une tension nominale de 40,5 kV. Equipé d'un opérateur à ressort ou d'un actionneur électromagnétique, cet équipement extérieur permet un contrôle précis de l'ouverture et de la fermeture électrique. De plus, il offre la flexibilité du fonctionnement manuel, permettant à la fois un stockage manuel et un fonctionnement en l'absence de commande électrique. Conçu conformément aux normes internationales, notamment IEC62271-100 « Disjoncteurs haute tension CA » et IEC-56 « Disjoncteurs CA haute tension » établies par la Commission électrotechnique internationale, ce disjoncteur dépasse les exigences strictes en matière de sécurité et de performance dans les environnements à haute tension. applications d'interruption de circuit de tension. Faites confiance à LiuGao pour des solutions de pointe qui redéfinissent les références des disjoncteurs à vide extérieurs, garantissant une sécurité, une précision et une fiabilité inégalées.

envoyer une demande

Description du produit

Liugao est un fournisseur de disjoncteur à vide extérieur 66KV avec sectionneur. Le disjoncteur à vide de type ZW7-40.5 est principalement utilisé pour le contrôle et la protection du système de transmission d'énergie extérieur 36kV. Il s'applique également aux réseaux de distribution d'énergie urbains et ruraux et aux entreprises industrielles et minières en fonctionnement normal et à des fins de protection contre les courts-circuits. La structure globale du type de produit de pilier isolant ; Type d'interrupteur à vide intégré sur le vase, vase en porcelaine pour le vase pilier suivant. Pour lieu d'opération fréquent. Et a une bonne étanchéité, anti-vieillissement, haute pression, pas de brûlure, pas d'explosion, une longue durée de vie, des fonctionnalités d'installation et de maintenance pratiques.

Disjoncteur extérieur du vide 66KV avec environnement opérationnel de sectionneur

1 Température ambiante : -40℃~+40℃ ;

2 altitudes : ≤1000 m ;

3 La vitesse maximale du vent est de 10 km/h, la vitesse minimale du vent pour le niveau nominal (132/230 kv) est de 3,2 km/h ;

4 Intensité du tremblement de terre : niveau ≤8 ;

5 Ligne de fuite nominale minimale : 31 mm/kV ;

6 Degré de pollution de l'air : Classe IV.

Disjoncteur extérieur du vide 66KV avec caractéristiques du sectionneur

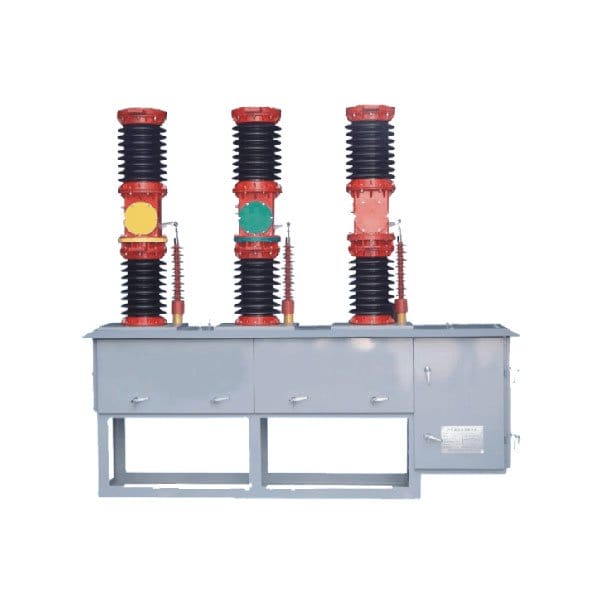

Le disjoncteur à vide haute tension extérieur ZW7-40.5 est principalement composé d'un pôle intégré, d'un transformateur de courant, d'un mécanisme de commande et d'un boîtier. Ce type de disjoncteur est de conception miniaturisée et la coque est constituée d'un boîtier en acier de haute qualité. Les transformateurs de courant peuvent être sélectionnés en fonction des besoins de l'utilisateur. Disjoncteur à vide haute tension extérieur ZW7-40.5 et combinaison de commande intelligente correspondante. L'opération d'ouverture et de fermeture du commutateur peut être réalisée localement et peut également être commandée à distance via l'interface de communication. D'autres informations du disjoncteur peuvent également être transmises au centre de contrôle, et le canal de communication peut choisir le câble, la fibre optique, GPRS/CDMA, GSM, etc.

Disjoncteur extérieur à vide 66KV avec spécifications de sectionneur

Non.	Article			Unités	Paramètres
1	Tension nominale			kV	40.5
2	Noté	Fréquence d'alimentation de 1 min	sec		95
	isolation	tension de tenue	mouillé		80
	niveau	Tension de tenue aux chocs de foudre (crête)			185
3	Courant nominal			A	1250, 1600, 2000
4	Courant assigné de coupure en court-circuit			kA	20, 25, 31,5
5	Séquence de fonctionnement nominale				O－0,3s -CO- 180s-CO
6	Courant assigné de coupure en court-circuit Temps de coupure			Fois	12
7	Courant nominal de court-circuit fermé (crête)			kA	50, 63, 80
8	Courant nominal de tenue en crête
9	Courant de tenue de courte durée nominal			kA	20, 25, 31,5
10	Durée nominale de court-circuit			S	4
11	Vitesse moyenne d'ouverture			MS	1,5 ± 0,2
12	Vitesse moyenne de fermeture				0,7 ±0,2
13	Durée du rebond de fermeture du contact			s	≤2
14	Synchronisme triphasé de fermeture et d'ouverture				≤2
15	Horaire d'ouverture				≤150
16	Heure de fermeture				≤60
17	Durée de vie du mécanisme			Fois	10000
18	Tension de fonctionnement nominale et tension nominale de la boucle auxiliaire			V	DC220、1 10、24
					AC220 、110 、24
19	Résistance CC de boucle de phase (sans transformateur de courant)			euh	100
20	Usure accumulée autorisée - épaisseur de contact dynamique et statique			mm	3
