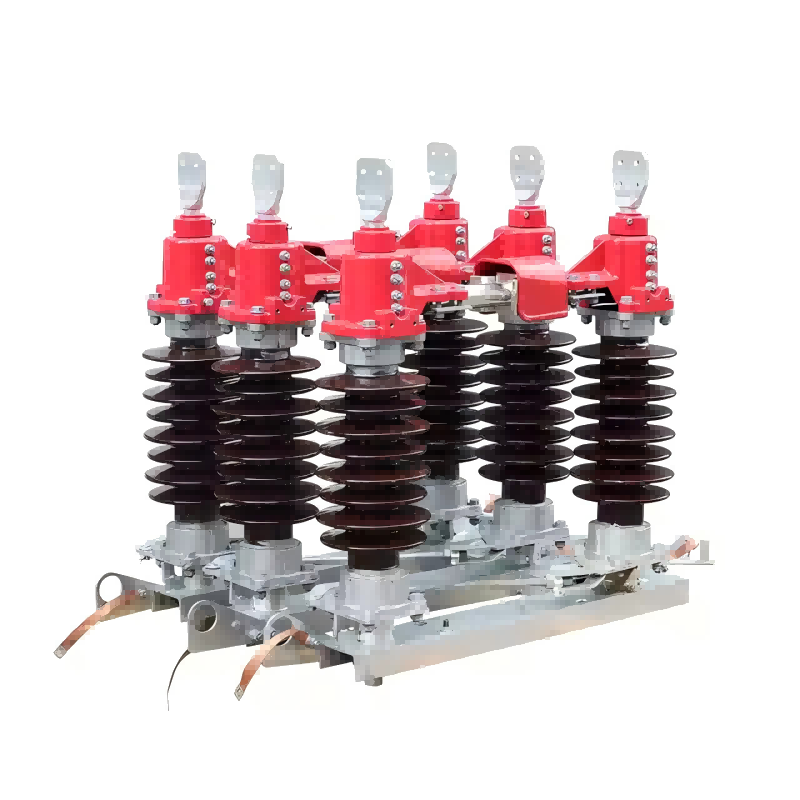

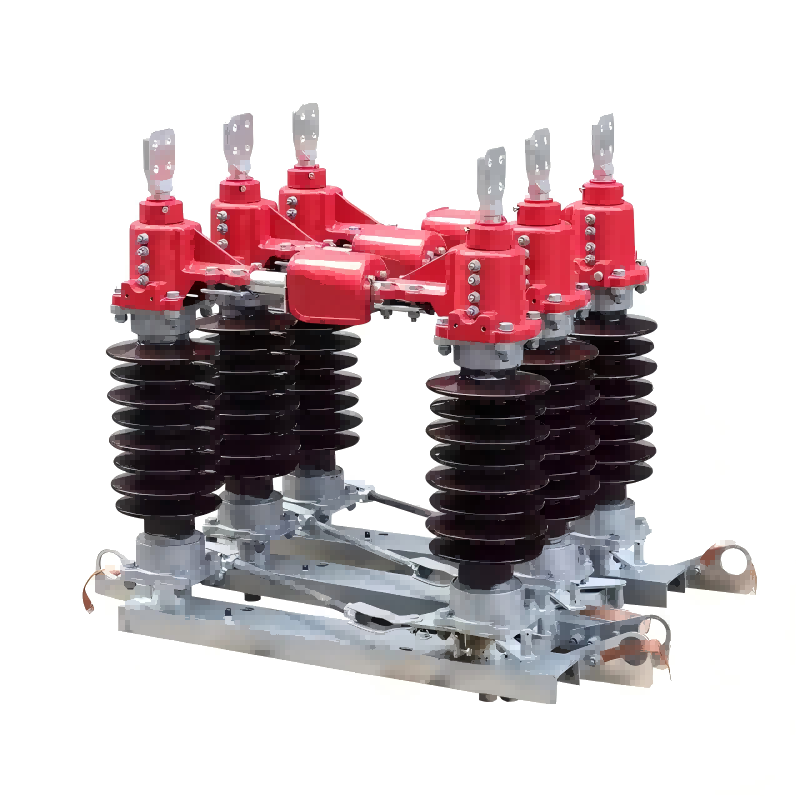

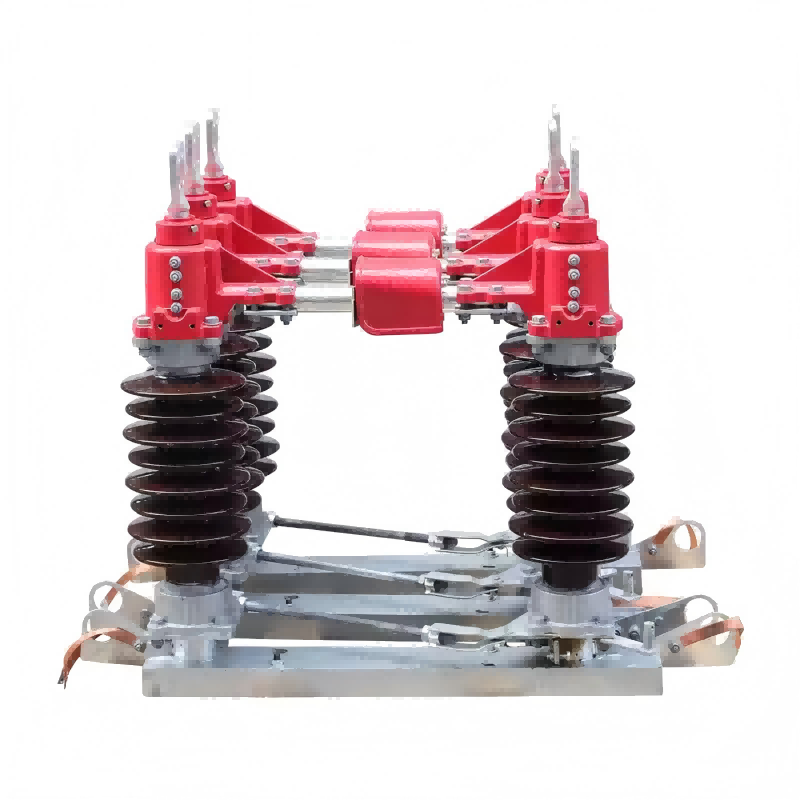

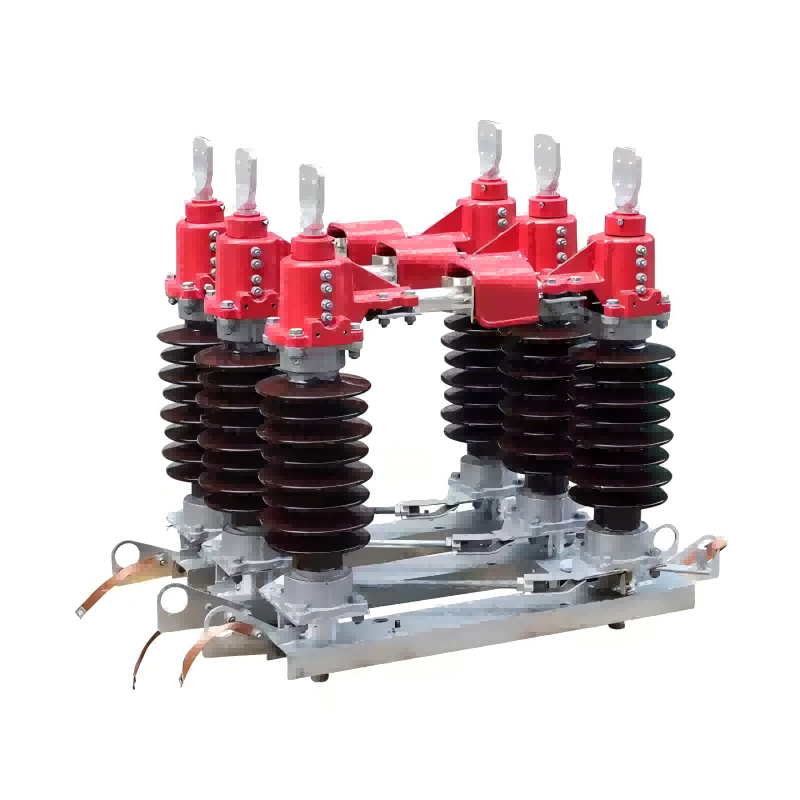

Type de fonctionnement vertical extérieur GW4 35kv, interrupteur de déconnexion triphasé

Le sectionneur triphasé de type à fonctionnement vertical extérieur GW4 35 kv est un composant essentiel des systèmes électriques à haute tension. Il présente une conception tripolaire avec une lame rotative centrale, permettant la connexion et la déconnexion de circuits manuels ou électriques. Il utilise la même opération d’ouverture et de fermeture de l’interrupteur principal. Lors de l'installation, les contacts gauche et droit sont tournés de 90 degrés du même côté. Le sectionneur de terre est d'abord tourné, puis inséré directement. La lame principale est en cuivre, avec d'épais contacts plaqués argent. Il connecte une structure de borne conductrice multicouche avec un connecteur flexible à un outil de mise à la terre. L'outil de mise à la terre est constitué de tubes conducteurs en alliage d'aluminium, avec d'épais contacts en cuivre plaqué argent et des pièces métalliques exposées galvanisées à chaud. Utilisant des matériaux de haute qualité et une conception avancée, il offre une adaptabilité environnementale exceptionnelle, capable de résister à des conditions extérieures difficiles telles que des vents forts et de fortes pluies.

Environnement opérationnel

1. Température ambiante : -30°C-+40°C ;

2. Altitude : pas plus de 2 000 m (des produits ayant des exigences particulières peuvent être fournis) ;

3. Vitesse du vent : pas plus de 34 m/s ;

4. Le site d'installation doit être exempt de substances inflammables, de risques d'explosion, de corrosion chimique et de vibrations sévères ;

5. Le niveau de pollution de l'isolateur de pilier : le type commun est le niveau 0 et le type anti-pollution est le niveau II.

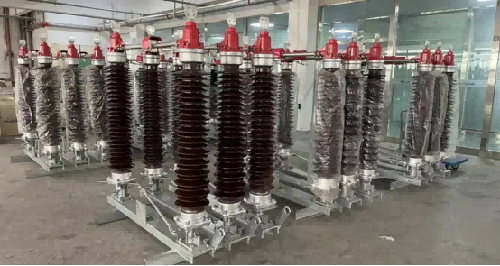

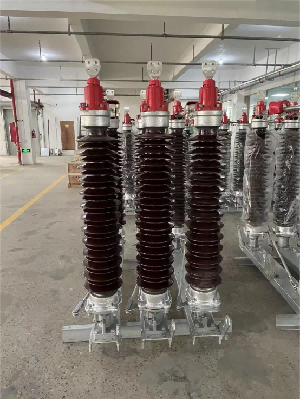

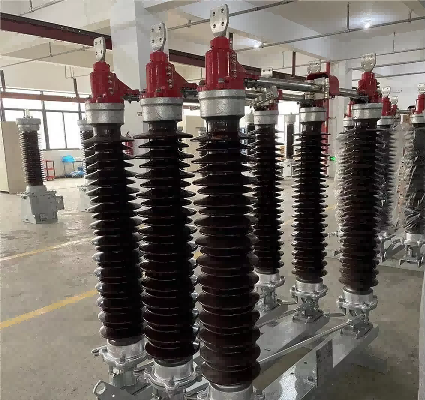

Tournage en usine

Conditionnement
