Commutateur d'isolement de coupure de charge extérieure série GW4 220kv

Les interrupteurs d'isolement de charge extérieurs 220 kv série GW4 de LUGAO sont des sectionneurs rotatifs horizontaux à double colonne adaptés aux environnements extérieurs, dotés d'une résistance mécanique élevée et d'une excellente résistance à la corrosion. Ces sectionneurs 220 kV sont principalement utilisés pour l'isolation côté haute tension dans les sous-stations. Lors de l'inspection ou de la maintenance, le sectionneur crée une coupure isolée dans l'air, assurant la séparation physique de l'équipement isolé du système sous tension. Ils peuvent également être utilisés avec un sectionneur de terre pour un verrouillage de sécurité.

Modèle:GW4

envoyer une demande

Description du produit

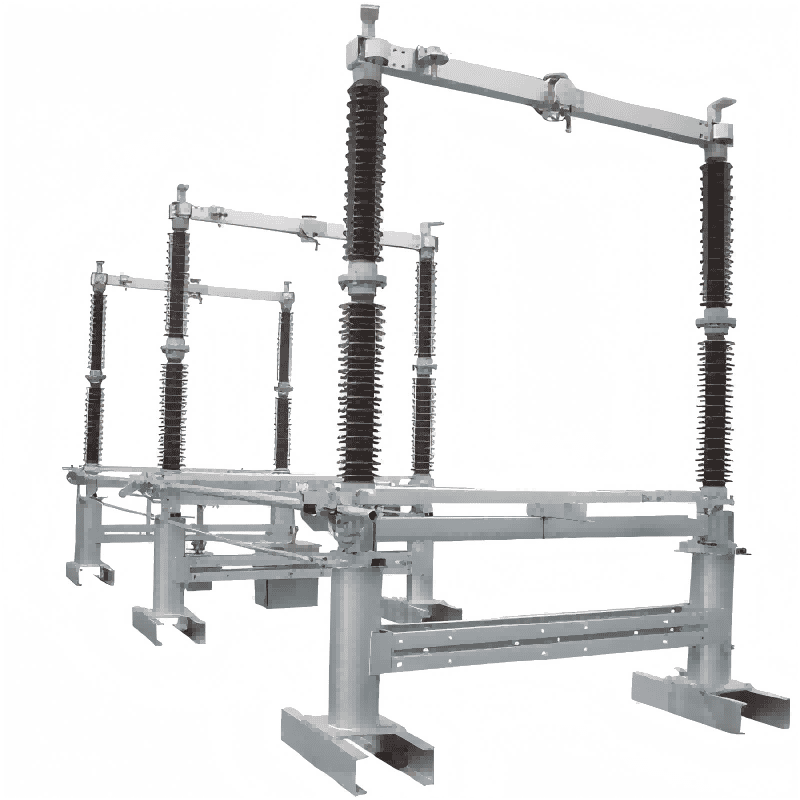

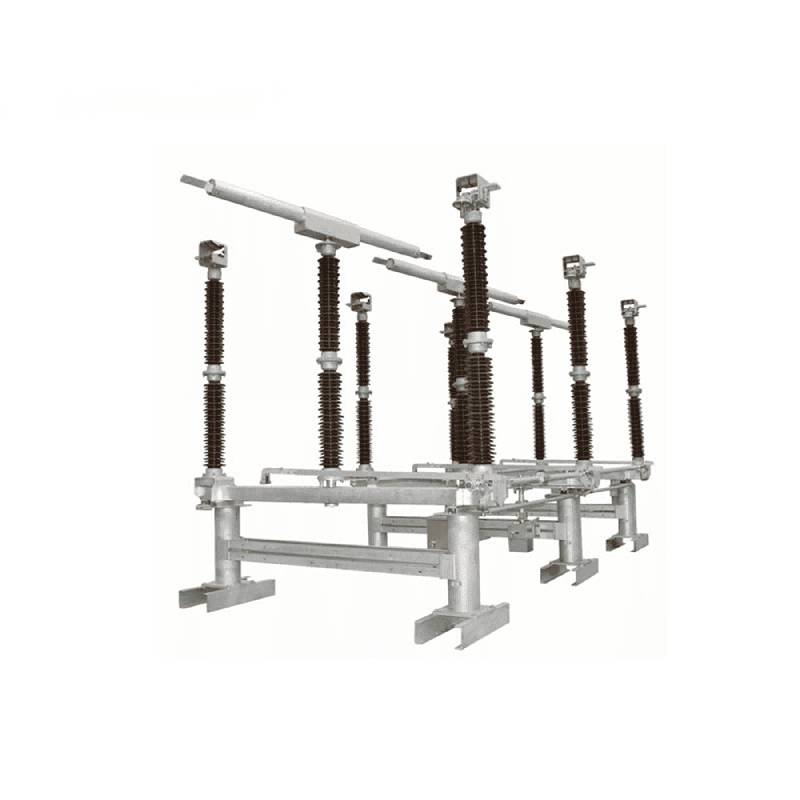

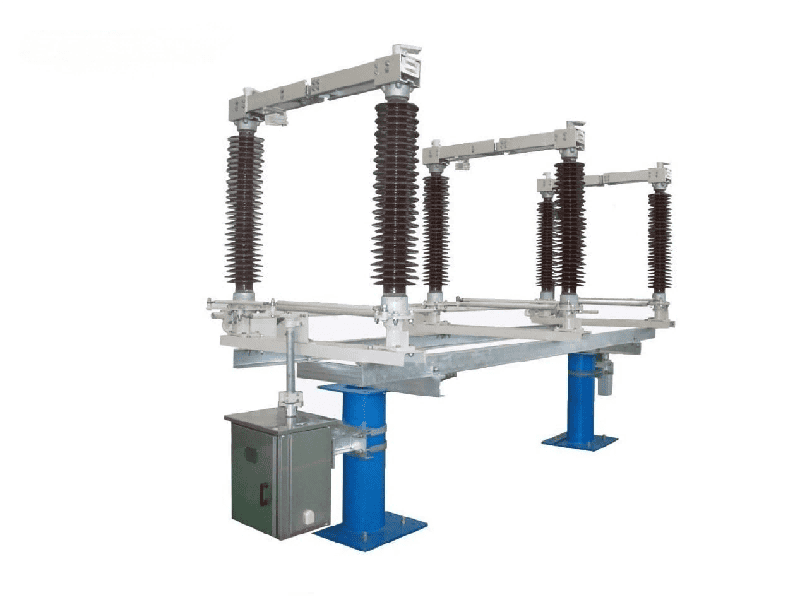

Le sectionneur rotatif horizontal à double colonne GW4 de Lugao comprend deux colonnes isolantes par phase, chacune surmontée d'une tige conductrice. Un mécanisme de commande fait tourner les colonnes isolantes, entraînant la tige conductrice pour ouvrir et fermer le disjoncteur. L'ajout de commutateurs de mise à la terre des deux côtés de la base est négociable avec Lugao. Les contacts sont constitués de plaques de cuivre pliées et assemblés avec la tige conductrice pour un entretien et un remplacement faciles. Adaptée à une utilisation en extérieur, la surface en acier est galvanisée à chaud pour résister à la corrosion, garantissant ainsi un fonctionnement à long terme, même dans des conditions météorologiques défavorables. La tige conductrice est construite en alliage d'aluminium léger, offrant une grande zone de dissipation thermique et une haute résistance.

L'interrupteur d'isolement de charge extérieur 220 kv série GW4 est disponible dans une variété de tensions. Veuillez contacter Lugao pour la configuration appropriée à votre application spécifique.

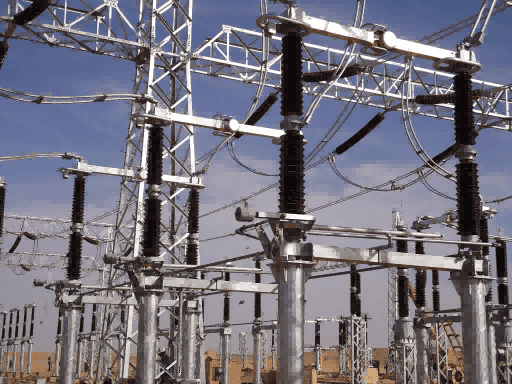

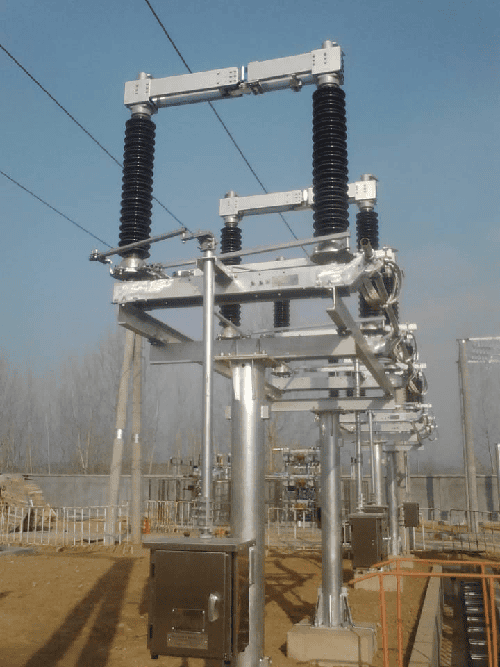

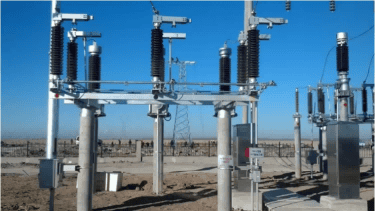

Scénarios d'utilisation

Paramètres techniques

	Unité	GW4-126	GW4-145	GW4-252	GW4-420
Tension nominale	KV	126	145	252	420
Fréquence nominale	Hz	50	50\60	50\60	50\60
Courant nominal	A	1250~4000	1250~4000	1250~4000	1250~4000
Courant et durée assignés de tenue de courte durée	KA/s	31,5/3~50/3	31,5/3~50/3	31,5/3~63/3	31,5/3~63/3
Courant de tenue de crête nominal	KA	80~125	80~125	80~160	80~160
