Quelles sont les caractéristiques de l'appareil-commutation complet à basse tension de type GGD?

Introduction de la structure GGD

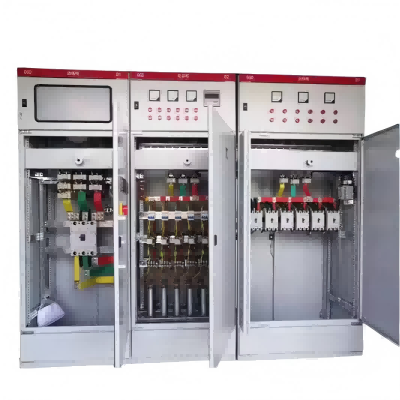

L'armoire de l'armoire de distribution à basse tension de type GGD adopte le type d'armoire à usage général, le cadre est assemblé avec de l'acier formé à froid de 8 mf et les parties de l'armoire à usage général sont conçues selon le principe modulaire, et il y a des trous de montage de 20 moules. Le coefficient de généralisation élevé permet à l'usine de réaliser la pré-production, ce qui non seulement raccourcit le cycle de fabrication mais améliore également l'efficacité de travail.

La conception de l'armoire GGD prend en considération pleinement le problème de dissipation thermique dans le fonctionnement de l'armoire. Il existe différents nombres de créneaux de dissipation de chaleur aux extrémités supérieures et inférieures de l'armoire. Lorsque les composants électriques à l'intérieur de l'armoire se réchauffent, la chaleur augmente et est déchargée à travers les fentes à l'extrémité supérieure, tandis que l'air froid est constamment ajouté à l'armoire par les fentes à l'extrémité inférieure, de sorte que l'armoire scellée est transformée en un conduit d'air naturel du bas au haut pour atteindre le but de la dissipation thermique.

Cabinet GGD conformément aux exigences de la conception de la modélisation des produits industriels modernes, pour utiliser le rapport doré de la méthode de conception de l'extérieur de l'armoire et de la division de chaque partie des dimensions, de sorte que toute la cabinet des États-Unis est désormais généreux, un nouveau look.

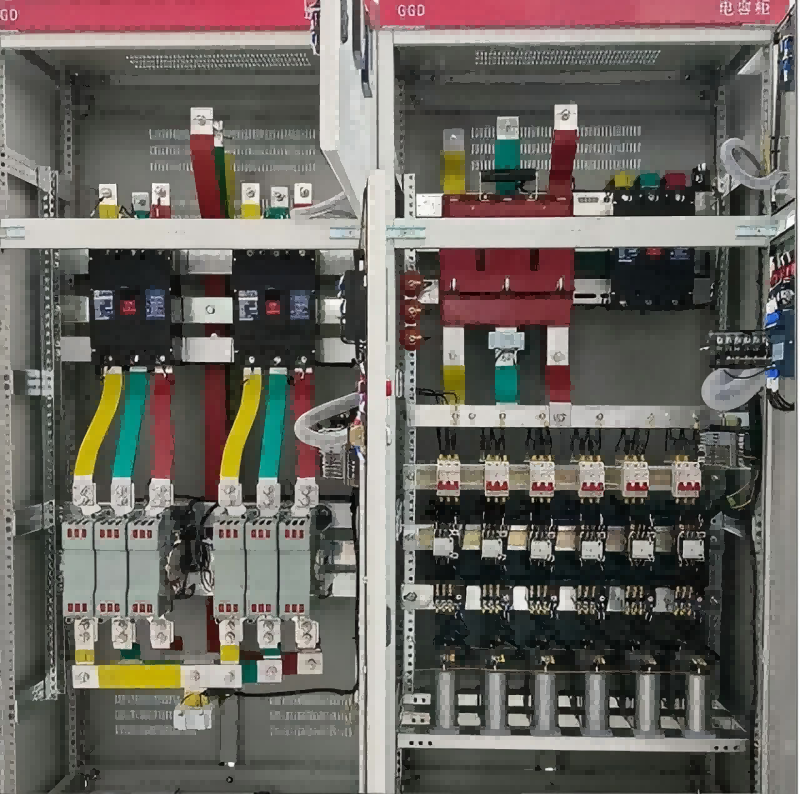

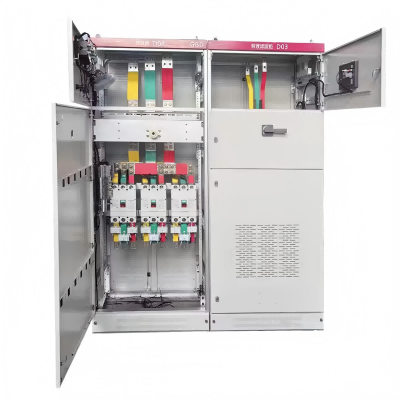

La porte de l'armoire est connectée au cadre par pivot des charnières mobiles, qui est facile à installer et à démanteler, et le bord plié de la porte est intégré à une bande caoutchoutée de type montagne, et la bande intégrée entre la porte et le cadre a également une certaine phase de protection de la porte. Porte d'instrumentation avec composants électriques avec fil de cuivre molle multi-brin connecté au cadre, les pièces de montage de l'armoire et le cadre de l'armoire avec des vis à mouches connectées à l'armoire constituent un circuit complet de protection de mise à la terre.

Capacité d'expansion flexible

Le circuit principal de l'armoire GGD est conçu avec 129 programmes, totalisant 298 spécifications (à l'exclusion des programmes et spécifications dérivés des changements fonctionnels des circuits auxiliaires et des changements de tension de contrôle).

GGD1 Type 49 Schémas 123 Spécifications

Programmes GGD2 Type 53 107 Spécifications

Programmes GGD3 Type 27 68 Spécifications

La conception des circuits auxiliaires est divisée en deux parties, le schéma d'alimentation et le schéma de centrales électriques, et il y a suffisamment d'espace dans l'armoire GGD pour installer des composants secondaires.

Le cabinet GGD adopte principalement les composants électriques les plus avancés qui peuvent être produits en masse au niveau national, et en même temps, selon le principe de l'économie et du caractère raisonnable, il conserve une partie des anciens produits disponibles sous la prémisse de la prise en compte de la faisabilité et n'utilise pas les produits Obdenste.
