Quels sont les plans d'utilisation de l'armoire électrique débrochable basse tension GCS ?

Quels sont les plans d'utilisation de l'armoire électrique débrochable basse tension GCS ?

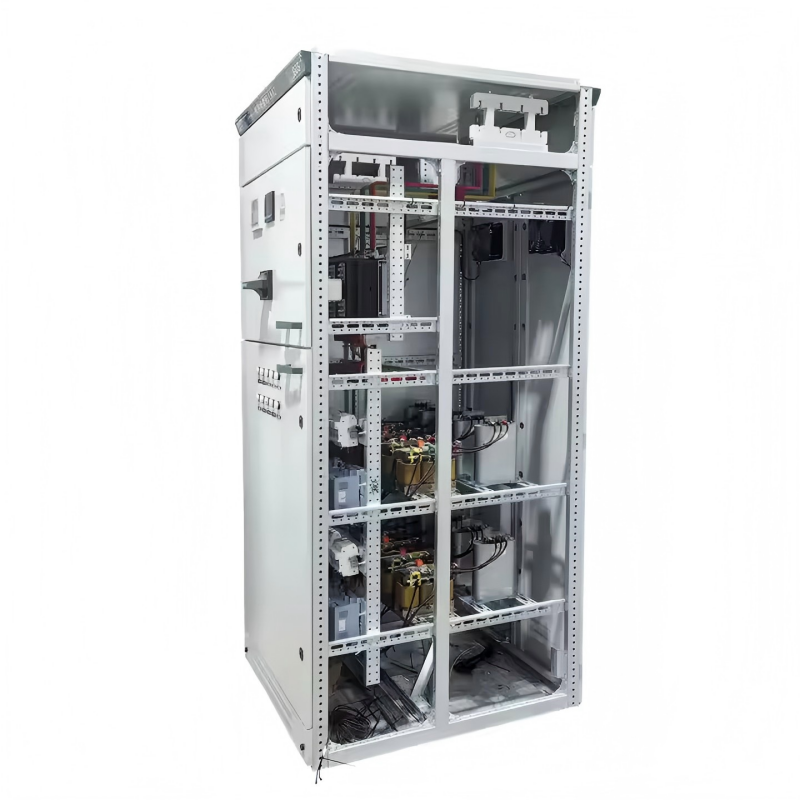

Plan du circuit principal

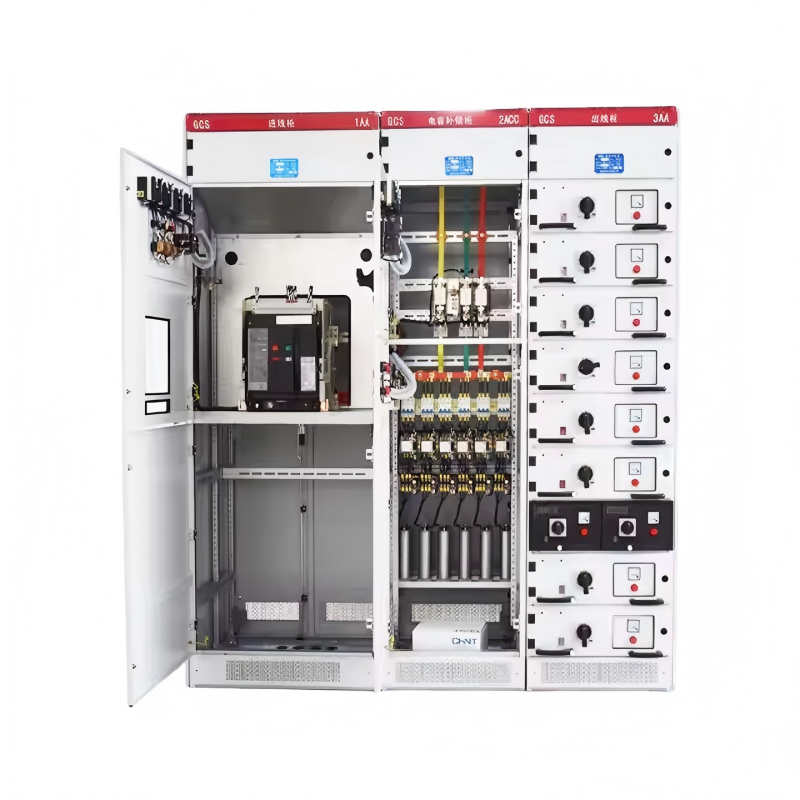

  Le plan des circuits principaux de l'armoire GCS comprend 32 groupes et 118 spécifications, à l'exclusion des plans et spécifications dérivés des modifications apportées au contrôle et à la protection des circuits auxiliaires. Il comprend les besoins de la production d'énergie, de l'alimentation électrique et d'autres utilisateurs d'énergie, avec un courant de fonctionnement nominal de 5 000 A, adapté à la sélection de transformateurs de distribution de 2 500 kVA et moins. Les armoires de compensation de condensateur sont conçues pour répondre aux besoins d'alimentation électrique et d'utilisation afin d'améliorer le facteur de puissance, et les armoires de réacteur sont conçues pour prendre en compte les besoins d'un investissement global.

Plan du circuit auxiliaire

  Il existe 120 plans de circuits auxiliaires dans l’atlas des circuits auxiliaires GCS. Le plan de circuit auxiliaire de la partie fonctionnement CC est principalement utilisé pour le système de centrale (station) basse tension des sous-stations de centrale électrique. Il convient au système d'installation basse tension des unités de 200 MW et moins et de 300 MW et plus, au mode de contrôle général de la ligne d'alimentation en fonctionnement (veille), de l'alimentation électrique et de l'alimentation moteur.

  Le plan auxiliaire de la partie fonctionnement CA est principalement utilisé pour le système basse tension des sous-stations dans les usines, les mines, les entreprises et les immeubles de grande hauteur. Il existe 6 combinaisons adaptées au contrôle du fonctionnement à double alimentation. Il n'y a pas d'opération de verrouillage électrique en veille, de lancement automatique, d'auto-récupération et d'autres circuits de contrôle, qui peuvent être directement utilisés dans la conception technique.

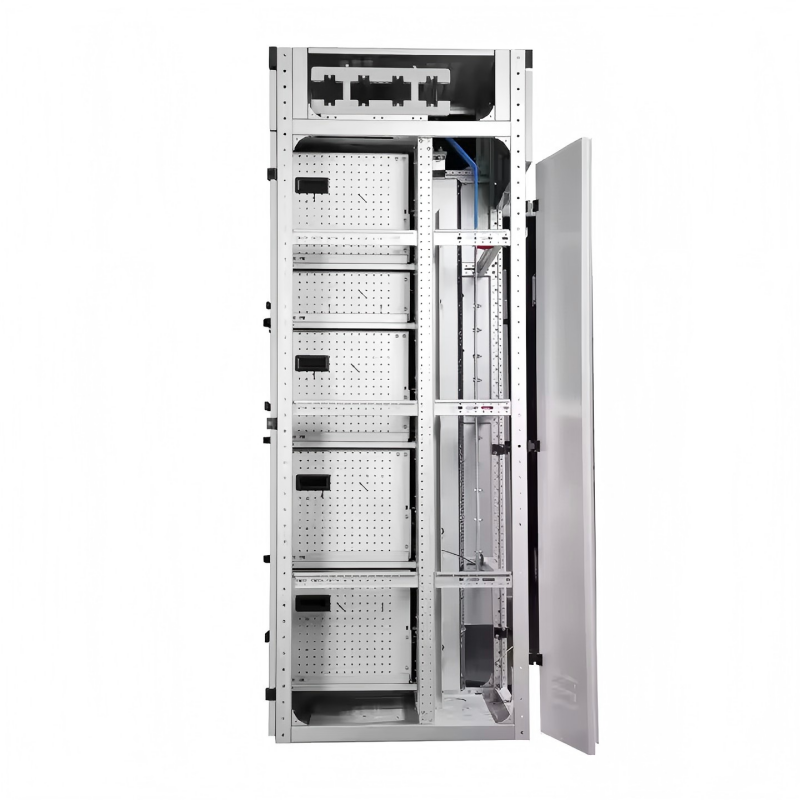

  L'alimentation de contrôle CC est de 220 V CC ou 110 V, et l'alimentation de contrôle CA est de 380 V ou 220 V CA. Il s'agit d'un meuble complet composé de caissons à tiroirs. L'alimentation de commande 220 V est dérivée de l'alimentation de commande publique alimentée par le transformateur de commande dédié présent dans cette armoire. L'alimentation de contrôle public utilise un transformateur de commande non mis à la terre, et une alimentation de 24 V est réservée à une utilisation lorsque des feux de signalisation à courant faible sont nécessaires.

  L'emplacement d'installation du wattheuremètre, la méthode d'introduction du signal de tension et d'autres exigences d'installation et d'utilisation sont détaillés dans les « Instructions de préparation » du schéma de circuit auxiliaire.

Jeu de barres principal

Afin d'améliorer la stabilité thermique dynamique du jeu de barres et d'améliorer l'augmentation de la température de la surface de contact, tous les équipements utilisent des jeux de barres en cuivre dur de la série TMY-T2. Les barres omnibus en cuivre sont étamées sur toute la longueur et des barres omnibus en cuivre plaqué argent sur toute la longueur peuvent également être utilisées. Le jeu de barres horizontal et le jeu de barres vertical sont installés respectivement dans la salle d'isolation des jeux de barres de l'armoire. Le jeu de barres de mise à la terre neutre utilise une barre de cuivre dur. Le fil de terre neutre horizontal (PEN) ou le fil de terre + neutre (PE+N) est connecté.

Interrupteur principal

Pour les lignes d'alimentation et les commutateurs d'alimentation de 630 A et plus, la série DW45 est principalement sélectionnée, et les séries DW48, AE, 3WE ou ME peuvent également être sélectionnées. Si nécessaire, la série M ou la série F importée peut également être sélectionnée.

Pour les interrupteurs d'alimentation et de commande de moteur inférieurs à 630 A, Wang An sélectionne les séries TG et CM1. Série NM, série CDM, série TG30 et autres interrupteurs à boîtier moulé.

Afin d'améliorer la stabilité dynamique du circuit principal, les pinces de jeu de barres combinées spéciales et les supports d'isolation de la série GCS sont conçus. Ils sont fabriqués à partir de matériaux d'oreiller synthétiques ignifuges à haute résistance avec une résistance d'isolation élevée, de bonnes performances auto-extinguibles et une structure unique.

Afin de réduire l'échauffement des cloisons, des fiches et des têtes de câbles des unités fonctionnelles, l'adaptateur spécial armoire GCS est conçu. L'adaptateur a une grande capacité et une faible élévation de température.

Si le département de conception sélectionne de nouveaux composants électriques offrant de meilleures performances et une technologie plus avancée en fonction des besoins des utilisateurs, les armoires de la série GCS ont une bonne polyvalence et ne poseront pas de difficultés de fabrication et d'installation en raison des composants électriques mis à jour.

Sélection des composants électriques

Les armoires GCS utilisent principalement des composants électriques dotés d'une technologie de pointe, d'indicateurs de haute performance et de stabilité, et utilisent une technologie importée qui peut être produite en série en Chine.
