Comment les disjoncteurs haute tension assurent-ils la sécurité du personnel dans les sous-stations ?

Imaginez-vous au cœur d’une sous-station électrique moderne. L’air regorge d’énergie potentielle : des mégawatts d’énergie circulant dans d’énormes transformateurs, prêts à éclairer une ville. Pour les ingénieurs et techniciens qui travaillent ici, la plus grande crainte n’est pas une panne de courant ; c'est la libération catastrophique de cette énergie sous la forme d'un arc électrique. Dans un environnement aux enjeux aussi élevés, leDisjoncteur haute tension n'est pas seulement un appareil de commutation ; c'est le garde du corps ultime. Il se situe entre la force brute de l’électricité et la sécurité du personnel qui entretient le réseau. Mais comment exactement cette pièce d’ingénierie accomplit-elle sa mission de sauver des vies ?

La réponse réside dans une combinaison de physique en une fraction de seconde, de verrouillages mécaniques robustes et de systèmes de contrôle à sécurité intégrée. UNDisjoncteur haute tensionassure la sécurité du personnel non pas en étant une barrière passive, mais en agissant comme un gardien actif qui prédit, isole et neutralise les menaces avant qu'elles ne puissent atteindre les opérateurs humains. Contrairement à un interrupteur standard, il fonctionne dans un vide de gaz d'extinction d'arc à haute pression (comme le SF6) ou d'huile, capable d'éteindre un arc plasma en quelques millisecondes. Cependant, la véritable mesure de la sécurité réside dans la philosophie de conception qui donne la priorité à la protection humaine à tous les niveaux, de la séparation physique des pièces sous tension à l'isolation logique des circuits de commande. Notre usine àLugao a passé des décennies à perfectionner ces hiérarchies de sécurité, en veillant à ce que chaqueDisjoncteur haute tensionque nous produisons est un bastion de sécurité pour les hommes et les femmes qui travaillent en première ligne dans la distribution de l’électricité.

Table des matières

• 1. L'anatomie de la protection : qu'est-ce qui fait d'un disjoncteur un gardien ?
• 2. La physique de l'arrêt : comment l'interruption en cas de panne élimine-t-elle la menace d'arc électrique ?
• 3. La hiérarchie de la sécurité : pourquoi les verrouillages physiques et électriques ne sont pas négociables
• 4. Configurations pour la sécurité : impact des différentes configurations d'appareillage de commutation sur les risques liés au personnel
• Foire aux questions (FAQ)
• Conclusion : le partenariat de sécurité avec Lugao Power Co., Ltd.

L'anatomie de la protection : qu'est-ce qui fait d'un disjoncteur un gardien ?

Pour comprendre comment unDisjoncteur haute tensionprotège des vies, il faut décortiquer son anatomie. Il ne s’agit pas d’un appareil unique, mais d’un système de systèmes, chaque couche ajoutant une barrière critique contre les catastrophes électriques. Considérez-la comme une armure de chevalier médiéval : la coque extérieure dévie le premier coup, la cotte de mailles absorbe le choc et la sous-couche rembourrée garantit que le porteur survit à l'impact. Dans le contexte de la haute tension, ces couches sont l'isolation physique, l'extinction active de l'arc et la logique de contrôle de sécurité. Notre usine conçoit chacunDisjoncteur haute tensionavec ces anneaux de défense concentriques, garantissant que même si un système vacille, les autres tiendront la ligne.

Passons en revue les différentes couches d'un tank SF6 typique.Disjoncteur haute tensionde notre établissement :

Couche 1 : l'enveloppe et le support isolant

Le premier niveau de sécurité est l’enceinte physique. Tous les composants sous tension (les contacts, les chambres de coupure et les points de connexion) sont scellés dans une enveloppe métallique mise à la terre. Dans les disjoncteurs SF6 modernes, cette enveloppe est remplie d'hexafluorure de soufre (SF6), un milieu dont la rigidité diélectrique est bien supérieure à celle de l'air. Cela signifie qu'une personne se tenant à côté du disjoncteur est déjà isolée du potentiel mortel à l'intérieur grâce aux fortes propriétés diélectriques du gaz et à la paroi robuste du réservoir. En cas de défaut, le réservoir est conçu pour résister à la pression interne sans se rompre, empêchant ainsi les gaz chauds et les débris d'être expulsés vers l'extérieur. Ce confinement constitue le premier niveau de sécurité du personnel, souvent négligé.

Couche 2 : L'Interrupteur – Le « Cœur du Gardien »

Lorsqu'un défaut survient, l'unité de coupure du disjoncteur entre en action. En quelques millisecondes, le contact mobile se sépare du contact fixe. Cependant, cette action à elle seule créerait un arc dangereux. L'unité d'interrupteur contient un cylindre de soufflage qui comprime mécaniquement le gaz SF6 et dirige un jet à grande vitesse à travers la zone d'arc. Ce jet refroidit l'arc et balaie les particules ionisées, forçant le courant à zéro et arrêtant le flux d'électricité. La rapidité de cette opération, souvent inférieure à 50 millisecondes, limite la durée du défaut et minimise l'énergie thermique libérée, qui constitue la principale source de risques d'arc électrique. Pour un employé d'une station, cela signifie qu'une panne potentiellement catastrophique est éteinte avant que son énergie n'atteigne un niveau qui mettrait des vies en danger. Notre usineDisjoncteur haute tensionLes séries sont testées pour gérer des courants de court-circuit jusqu'à 63 kA, garantissant que même les événements de réseau les plus graves sont gérés en toute sécurité.

Couche 3 : le système de contrôle et de verrouillage

Au-delà de l'extinction physique de l'arc, leDisjoncteur haute tensiondoit veiller à ce qu’il ne puisse pas être exploité d’une manière mettant en danger les travailleurs. Ceci est réalisé grâce à un système de verrouillage mécanique et électrique sophistiqué. Par exemple, le mécanisme de fermeture est souvent verrouillé si le disjoncteur est en position « test » ou si le sectionneur de terre n'est pas enclenché. Dans nos conceptions, nous intégrons un « verrouillage à clé » où une clé doit être tournée pour libérer un bloc mécanique, garantissant ainsi que l'opérateur confirme physiquement l'état de sécurité avant de modifier l'état du disjoncteur. Cette couche de logique de contrôle constitue l’interface homme-machine qui empêche toute mise sous tension accidentelle, l’une des principales causes d’accidents du travail dans les sous-stations.

La physique de l'arrêt : comment l'interruption en cas de panne élimine-t-elle la menace d'arc électrique ?

Le terme « arc électrique » est synonyme du danger le plus grave dans une sous-station. Il s'agit d'un type d'explosion électrique résultant d'une connexion à faible impédance à la terre ou à une autre phase. La lumière, le son et l’énergie thermique qui en résultent peuvent être instantanément mortels. Le principal mécanisme par lequel unDisjoncteur haute tensionprotège le personnel consiste à arrêter cet arc dès son apparition. Pour ce faire, le disjoncteur doit surmonter la physique fondamentale de l’électricité, en particulier le fait qu’un arc crée un chemin hautement conducteur de gaz ionisé qui continue de transporter du courant.

Voici la séquence physique étape par étape qui se produit à l'intérieur de notreDisjoncteur haute tensionlorsqu'un défaut est détecté :

• Détection et Signal :Les relais de protection (ne faisant pas partie du disjoncteur mais connectés à celui-ci) détectent le courant excessif et envoient un signal de déclenchement au mécanisme de commande du disjoncteur.
• Séparation des contacts (T0) :Le mécanisme de commande (à ressort, hydraulique ou pneumatique) éloigne le contact mobile du contact fixe. Au fur et à mesure que les contacts se séparent, un arc électrique se crée entre eux. Cet arc est essentiellement un court-circuit à travers le gaz isolant, mais avec des températures supérieures à 20 000 K.
• L’action Puffer (T0 à T2) :Simultanément au mouvement du contact, un piston à l'intérieur de l'interrupteur comprime le gaz SF6, augmentant sa pression de 5 bars nominaux à plus de 15 bars. Ce gaz comprimé est ensuite poussé à travers une buse vers la zone d'arc à une vitesse supersonique.
• Extinction de l'arc au courant zéro (T3) :Le flux de gaz à grande vitesse élimine la chaleur de l’arc et chasse les particules ionisées. La forme d’onde du courant alternatif naturel (AC) passe par un point zéro. À ce moment précis, la combinaison de l’ionisation réduite et du gaz de refroidissement empêche l’arc de se rallumer. Le courant est définitivement interrompu.
• Récupération diélectrique :Après l'interruption, l'espace de contact est rempli de gaz SF6 frais et non ionisé, qui retrouve rapidement sa rigidité diélectrique, garantissant que le disjoncteur peut résister à la tension du système sans réamorçage.

Toute cette séquence se déroule dans un laps de temps de 30 à 60 millisecondes. Pour le technicien effectuant la maintenance, la menace d’un arc électrique n’est pas seulement minimisée ; elle est efficacement éliminée car l'énergie de défaut est dissipée à l'intérieur de la chambre de coupure étanche et non à l'air libre du poste de départ. Notre usine a effectué une analyse approfondie de ce processus par caméra haute vitesse, ce qui nous a permis d'affiner la géométrie de la buse et le timing du puffer dans notreDisjoncteur haute tensionpour obtenir les délais de nettoyage les plus rapides possibles. Cette vitesse est la sécurité. C'est la différence entre une brève faute et une catastrophe.

De plus, la conception même du mécanisme de commande contribue à la sécurité. Notre usine utilise un mécanisme « sans déclenchement », ce qui signifie que même si la commande de fermeture est maintenue pendant un défaut, le disjoncteur sera prioritaire et ouvert. Cette sécurité intégrée garantit que le personnel ne sera jamais exposé à une tentative de remise sous tension en cas de panne, ce qui constitue un risque courant dans les systèmes plus anciens.

La hiérarchie de la sécurité : pourquoi les verrouillages physiques et électriques ne sont pas négociables

Dans un souci de sécurité, leDisjoncteur haute tensionest régi par une hiérarchie stricte : la prévention d’abord, puis la protection et enfin l’atténuation. Les verrouillages physiques et électriques intégrés à l'armoire du disjoncteur et au système de contrôle incarnent cette hiérarchie. Ces verrouillages ne sont pas des modules complémentaires facultatifs ; ils sont fondamentaux pour le fonctionnement sûr de l’équipement. Ils sont conçus pour appliquer une séquence d’opérations spécifique, garantissant qu’aucune erreur humaine ne puisse conduire à un environnement de travail en direct. Cette philosophie est profondément ancrée dans le processus de conception de notre usine, car nous pensons que le système le plus sûr est celui qui empêche intrinsèquement les erreurs.

Examinons les principaux mécanismes de verrouillage qui protègent le personnel lors des tâches courantes des sous-stations :

1. Verrouillages basés sur la position (mécaniques) :Il s'agit de blocages physiques qui empêchent le fonctionnement en fonction de la position du chariot disjoncteur (dans l'appareillage débrochable) ou du sectionneur de terre. Par exemple, le disjoncteur ne peut pas être fermé si le sectionneur de terre est en position "fermé". Ceci est réalisé via un agencement de came et de goupille de verrouillage. Dans notreDisjoncteur haute tensionarmoires, nous utilisons une liaison mécanique positive, et pas seulement un signal électrique, pour garantir que ce verrouillage est absolu. Cela évite le scénario extrêmement dangereux de fermeture d’un disjoncteur sur une ligne mise à la terre.

2. Verrouillage des touches (programmatique) :Ce système utilise une série de serrures et de clés. Une clé ne peut être retirée que lorsque le disjoncteur est dans un état spécifique (par exemple ouvert et isolé). Cette clé sert ensuite à déverrouiller le sectionneur de terre, et ainsi de suite. Cela impose une procédure stricte. Par exemple, pour effectuer la maintenance d'un câble d'alimentation, l'opérateur doit : (a) Ouvrir le disjoncteur, (b) Isoler le disjoncteur (le débrocher), (c) Fermer le sectionneur de terre. Chaque étape nécessite une clé unique et la séquence est prédéfinie. Notre usine propose des schémas de verrouillage à clé personnalisés adaptés à la configuration spécifique du jeu de barres et de l'alimentation de chaque sous-station, garantissant que « l'état sûr » est toujours vérifié avant que l'accès ne soit accordé.

3. Verrouillages électriques (basés sur la logique) :Il s'agit de contrôles de surveillance qui empêchent le disjoncteur de se fermer ou de s'ouvrir dans des conditions invalides. Par exemple, un signal « blocage fermé » provenant d'un relais de protection empêchera la bobine de fermeture d'être alimentée. Plus important encore, nous intégrons une logique « anti-pompage », qui empêche le disjoncteur de se fermer et de s'ouvrir de manière répétée si la commande de fermeture est maintenue après un défaut. Cela empêche le disjoncteur d'être endommagé et de tomber en panne de manière catastrophique lors d'une élimination d'un défaut, ce qui mettrait en danger toute personne à proximité. Dans notre moderneDisjoncteur haute tensionmodèles, ces fonctions logiques sont intégrées dans un module de contrôle intelligent doté de capacités d'autodiagnostic, réduisant ainsi le risque d'erreurs de câblage.

Pourquoi est-ce non négociable ? Prenons une situation dans laquelle un opérateur doit tester un circuit. Sans ces verrouillages, un simple problème de communication pourrait entraîner la fermeture du disjoncteur alors qu'une pince de mise à la terre est toujours fixée à la ligne. L'explosion qui en résulterait serait mortelle. Notre usine àLugao Power Co., Ltd.traite les verrouillages comme un élément de sécurité principal et non secondaire. Nous testons ces verrouillages de manière approfondie dans des conditions de défaillance simulées, garantissant qu'ils échouent dans un état sûr.

Configurations pour la sécurité : impact des différentes configurations d'appareillage de commutation sur les risques liés au personnel

La façon dont unDisjoncteur haute tensionest intégré dans l'appareillage de la sous-station, ce qui affecte considérablement la sécurité du personnel d'exploitation. Deux configurations principales dominent : l'appareillage à isolation dans l'air (AIS) et l'appareillage à isolation gazeuse (GIS). Chacun présente un ensemble différent de risques et d’avantages en matière de sécurité. Choisir le bon aménagement est une décision stratégique en matière de sécurité. Notre usine fournit des évaluations détaillées des risques pour chaque configuration, aidant ainsi les services publics à équilibrer les contraintes d'espace et la sécurité du personnel.

Comparons ces configurations en fonction des paramètres de sécurité clés :

Comme l'illustre le tableau, la technologie SIG offre un progrès significatif en matière de sécurité du personnel. En encapsulant leDisjoncteur haute tensionet tous les autres composants dans un boîtier métallique rempli de SF6, GIS élimine pratiquement le risque d'arc électrique externe. Le système est sous pression, de sorte que même en cas de panne, le souffle est contenu et la pression est dissipée par des conduits de décompression conçus pour éloigner toute décharge du personnel. En revanche, les disjoncteurs AIS sont montés sur des structures ouvertes et, bien qu'ils incluent une mise à la terre et des verrouillages, un défaut peut toujours produire un arc électrique violent et dangereux qui se propage dans le poste de départ.

Cependant, le SIG n'est pas sans ses propres considérations de sécurité. Le gaz SF6 est dense et peut déplacer l'oxygène dans des espaces clos, et lors d'un défaut interne grave, des produits de décomposition toxiques peuvent se former. NotreDisjoncteur haute tensionLes unités GIS intègrent des systèmes de surveillance des gaz (densité et humidité) et sont équipées d'évents de surpression et de filtres d'échappement pour gérer ces sous-produits en toute sécurité. Nous concevons également nos compartiments SIG pour garantir que l'accès de routine pour l'échantillonnage de gaz ou l'inspection des composants puisse être effectué en toute sécurité avec un équipement de protection individuelle (EPI) approprié. Notre usine propose un programme de formation complet sur les protocoles de sécurité spécifiques au fonctionnement du GIS, en soulignant que même si la technologie offre une protection supérieure, elle nécessite une approche disciplinée en matière de maintenance.

En fin de compte, qu'un service public choisisse l'AIS ou le SIG, leDisjoncteur haute tensionest l’élément central de la sécurité. Notre usine garantit que, quelle que soit la configuration de l'appareillage de commutation, le disjoncteur que nous fournissons est équipé du plus haut niveau de verrouillage, de capacité d'extinction d'arc et d'intelligence de diagnostic pour protéger les personnes qui entretiennent le réseau électrique.

Foire aux questions (FAQ)

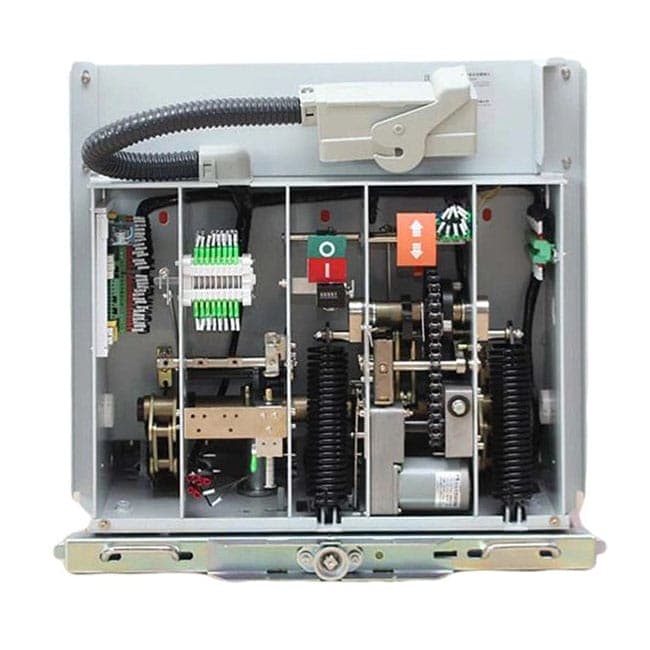

Question 1 : Quelle est la principale différence entre un disjoncteur SF6 et un disjoncteur à vide en termes de sécurité ?

Réponse : Le SF6 et les casse-vide sont utilisés pour des raisons de sécurité, mais ils diffèrent par leur milieu. Les disjoncteurs SF6, comme ceux de Lugao Power Co., Ltd., utilisent du gaz SF6 qui offre d'excellentes propriétés diélectriques et est idéal pour les applications haute tension (jusqu'à 800 kV). Ils contiennent l’arc dans une chambre étanche, mais le gaz lui-même nécessite une manipulation prudente car il s’agit d’un gaz à effet de serre. Les disjoncteurs à vide utilisent le vide comme diélectrique, ce qui est extrêmement sûr et ne nécessite aucune manipulation de gaz, mais ils sont généralement limités à la moyenne tension (jusqu'à 52 kV) en raison des contraintes physiques de l'ampoule à vide. Pour la sécurité du personnel des sous-stations haute tension, le SF6 offre une capacité d'interruption supérieure, mais des systèmes robustes de manipulation et de surveillance du gaz sont essentiels pour atténuer ses risques environnementaux et d'asphyxie.

Question 2 : Comment un mécanisme « Trip-Free » dans un disjoncteur haute tension améliore-t-il la sécurité ?

Réponse : Un mécanisme « sans déclenchement » est un élément de sécurité essentiel. Il garantit que si un opérateur maintient le bouton de fermeture du disjoncteur alors qu'une commande de déclenchement est active (en raison d'un défaut), le disjoncteur annulera la commande de fermeture et restera ouvert. Cela empêche le disjoncteur de tenter de fermer et de remettre sous tension un circuit défectueux lorsque du personnel se trouve à proximité. Cela place efficacement le disjoncteur dans un état qui ne peut pas être annulé par une intervention manuelle, évitant ainsi une nouvelle panne potentiellement catastrophique. Cette conception est au cœur de la philosophie de sécurité de notre usine.

Question 3 : Un disjoncteur haute tension peut-il être ouvert à distance pour assurer la sécurité du personnel lors d'un sinistre ?

Réponse : Oui. Les disjoncteurs haute tension modernes sont équipés de capacités de déclenchement à distance via des systèmes de contrôle SCADA ou de sous-station. Cela permet aux opérateurs d'ouvrir le disjoncteur à une distance de sécurité (une salle de contrôle) en cas d'urgence, comme un incendie, un tremblement de terre ou une menace imminente d'arc électrique, avant que quiconque ne s'approche de l'équipement. Cette opération à distance constitue un avantage clé des sous-stations numériques modernes, car elle réduit considérablement les risques pour la vie humaine lors d'événements extrêmes. Notre usine intègre des interfaces de communication robustes (IEC 61850) pour garantir un fonctionnement à distance fiable.

Question 4 : Quels dispositifs de sécurité empêchent un travailleur de fermer accidentellement un disjoncteur alors qu'un autre travailleur se trouve à l'intérieur de la cabine ?

Réponse : Ceci est évité principalement grâce à une combinaison de verrouillages mécaniques et de cadenas. Dans la plupart des conceptions d'appareillage de commutation, le disjoncteur ne peut pas être mis en position « fermée » si le circuit n'est pas complet. De plus, le mécanisme possède une position « mise à la terre » qui empêche mécaniquement la fermeture du sectionneur de terre si le disjoncteur est fermé. Enfin, l'utilisation de procédures de verrouillage/étiquetage (LOTO) avec des cadenas physiques sur le circuit de commande du disjoncteur garantit que le disjoncteur ne peut pas être fermé à distance ou localement pendant la maintenance. Ces mesures à plusieurs niveaux créent un système de sécurité.

Question 5 : Lugao Power Co., Ltd. offrir une formation sur le fonctionnement sécuritaire de ses disjoncteurs haute tension ?

Réponse : Oui, nous proposons des programmes de formation complets dans le cadre de notre service après-vente. La formation couvre non seulement le fonctionnement de base, mais également des modules détaillés sur les systèmes de verrouillage, la sécurité contre les arcs électriques, les procédures d'urgence et l'utilisation appropriée des équipements de protection individuelle (EPI). Nous proposons des formations sur site et des simulations virtuelles pour garantir que les opérateurs et les techniciens comprennent les mécanismes de sécurité intégrés dans nos équipements. Cet engagement envers l’éducation fait partie de notre philosophie fondamentale qui consiste à être un partenaire en matière de sécurité, et pas seulement un fournisseur d’équipements.

Conclusion : le partenariat de sécurité avec Lugao Power Co., Ltd.

Le disjoncteur haute tension est le héros méconnu de la sécurité des sous-stations. C’est l’appareil qui se dresse, invisible, pour contenir la fureur d’une faute, celui qui impose une séquence stricte d’opérations et celui qui sépare physiquement les hommes et les femmes des millions de volts qui alimentent notre monde. ÀLugao Power Co., Ltd., notre usine ne se contente pas de fabriquerDisjoncteur haute tensionunités; nous concevons des systèmes de sécurité. Nous comprenons que derrière chaque spécification et chaque rapport de test se cache le bien-être d'un être humain. Nous nous engageons à repousser les limites de la technologie d'interruption, de la logique de verrouillage et de l'intelligence de diagnostic pour garantir que nos produits protègent non seulement le réseau, mais également les personnes qui le desservent. La sécurité n'est pas une liste de contrôle ; c'est notre culture.

Prêt à améliorer l’infrastructure de sécurité de votre sous-station ?ContactLugao Power Co., Ltd.aujourd'huipour un audit de sécurité complet de votre parc de disjoncteurs actuel. Notre équipe d'experts fournira une analyse détaillée de votre équipement existant, recommandera des mises à niveau et élaborera un plan de formation personnalisé pour votre personnel. Nous proposons des consultations initiales gratuites et un package technique complet comprenant des dessins détaillés et des manuels de sécurité.Demandez dès maintenant votre consultation gratuite en matière de sécurité auprès de Lugao Power Co., Ltd. et assurez-vous que votre sous-station est équipée de la meilleure technologie de sécurité des disjoncteurs haute tension.
