Comment les unités principales en anneau améliorent-elles la protection et la sécurité du réseau électrique ?

Dans les réseaux de distribution électrique modernes, les pannes imprévues et les pannes d’équipement peuvent entraîner des pertes financières massives et des risques pour la sécurité. La clé d’un réseau résilient réside dans des dispositifs de commutation et de protection intelligents.Unités principales en anneau(RMU) sont devenus la pierre angulaire des réseaux moyenne tension, fournissant des solutions compactes, étanches et sans entretien qui améliorent considérablement l'isolation des défauts et la fiabilité du système. Chez Lugao Power Co., Ltd., notre équipe d'ingénieurs a pu constater comment les RMU réduisent les temps d'arrêt de plus de 60 % dans les installations urbaines et industrielles. En intégrant des interrupteurs-sectionneurs, des fusibles et des disjoncteurs dans un seul boîtier isolé au gaz ou à l'air, les unités principales en anneau garantissent qu'un défaut sur une branche ne paralysera pas la boucle entière. Cet aperçu introductif répond à la question centrale : les RMU améliorent la protection grâce à une détection rapide des défauts, une séparation physique des sections défectueuses et des conceptions robustes résistantes aux arcs, protégeant ainsi à la fois l'équipement et le personnel.

Notre usine a consacré deux décennies au perfectionnement de la technologie des unités principales en anneau. Nous comprenons que la sécurité électrique ne concerne pas seulement les composants mais l’ensemble de l’architecture du système. Les unités principales en anneau fonctionnent sur une configuration en boucle où l'alimentation peut être fournie dans deux directions. Lorsqu'un défaut survient, la RMU isole automatiquement ou manuellement le segment défectueux tout en maintenant l'alimentation des départs sains. Cette capacité d'auto-réparation est révolutionnaire pour les infrastructures critiques telles que les hôpitaux, les centres de données et les centrales d'énergie renouvelable. Avec Lugao Power Co., Ltd., vous avez accès à des RMU conformes aux normes CEI 62271-200, comprenant des réservoirs en acier inoxydable, du SF6 ou des mélanges de gaz respectueux de l'environnement et des interrupteurs de terre intégrés. Dans les sections suivantes, nous détaillerons les paramètres techniques, les avantages opérationnels et les mécanismes de sécurité qui rendent nos unités principales en anneau indispensables aux réseaux électriques modernes.

Table des matières

• 1. Qu'est-ce qui rend une unité principale en anneau essentielle pour la protection du réseau électrique ?
• 2. Comment une unité principale en anneau améliore-t-elle la gestion des pannes et la vitesse d'isolement ?
• 3. Pourquoi les unités principales en anneau isolées au gaz sont-elles plus sûres pour le personnel et les biens ?
• 4. Quels paramètres techniques définissent une unité principale en anneau haute performance ?
• 5. Comment les unités principales Ring peuvent-elles réduire les risques d'arc électrique et améliorer la sécurité opérationnelle ?
• 6. Conclusion : des réseaux évolutifs avec les solutions RMU de Lugao Power
• 7. Foire aux questions (FAQ) sur les unités principales Ring et la sécurité du réseau

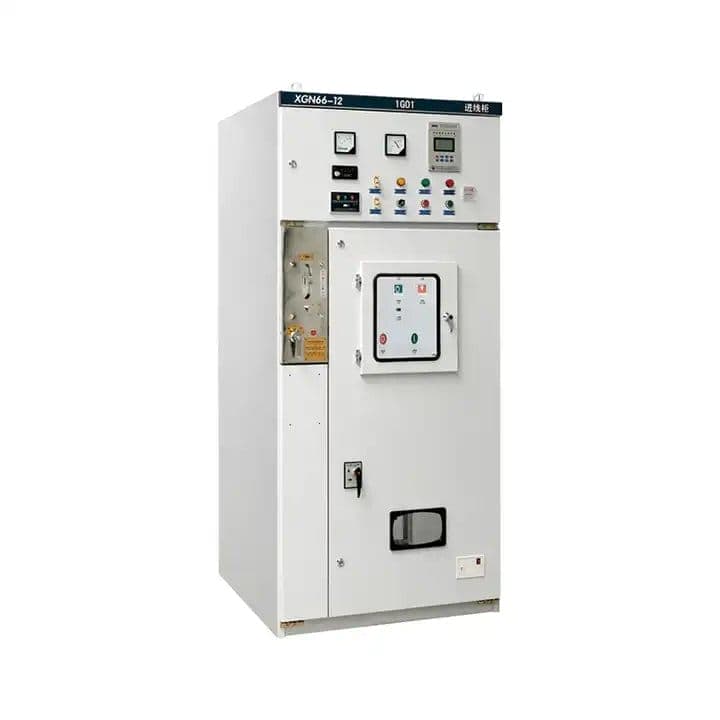

1. Qu'est-ce qui rend une unité principale en anneau essentielle pour la protection du réseau électrique ?

La protection des réseaux électriques est un défi à plusieurs niveaux impliquant des scénarios de surintensité, de court-circuit et de défaut à la terre. Une unité principale en anneau sert d'appareillage de distribution secondaire compact qui intègre des fonctions de protection et de commutation dans un seul boîtier. Contrairement aux panneaux de commutation conventionnels qui nécessitent un espace étendu et des systèmes de jeux de barres complexes, notre unité principale en anneau àLugao Power Co., Ltd.réduit l'empreinte jusqu'à 50 pour cent tout en offrant une coordination de protection supérieure. L'architecture fondamentale d'une RMU comprend deux commutateurs d'alimentation entrant/sortant et un interrupteur de protection du transformateur, tous verrouillés pour éviter les erreurs de l'opérateur. Cette conception répond directement à l'objectif principal de la protection du réseau : isoler les défauts sans interrompre l'intégralité de la boucle.

Notre usine fabrique des RMU avec à la fois une isolation au gaz SF6 et des technologies diélectriques solides. L'aspect critique qui rend les unités principales en anneau indispensables est leur capacité à gérer des courants de défaut élevés (jusqu'à 20 kA pendant 3 secondes) tout en maintenant un environnement étanche à l'abri de la poussière, de l'humidité et des agents corrosifs. Voici les principales fonctionnalités de protection qui distinguent nos RMU :

• Prêt pour l'automatisation des boucles :Notre unité principale en anneau peut s'intégrer à des unités terminales distantes (RTU) pour une détection et une isolation automatiques des défauts, réduisant ainsi la durée des pannes de quelques heures à quelques secondes.
• Interrupteur de terre intégré :Fournit une mise à la terre visible pour les circuits en aval, garantissant un potentiel nul avant la maintenance, une exigence de sécurité non négociable.
• Système de décompression :Dans les rares cas d’arc interne, le conduit de décompression du RMU dirige les gaz chauds en toute sécurité vers le haut ou vers l’arrière, protégeant ainsi les opérateurs.
• Verrouillages mécaniques :Empêche les opérations incorrectes telles que la fermeture du sectionneur de terre lorsque l'interrupteur de charge est fermé, éliminant ainsi les risques d'erreur humaine.

Du point de vue de la protection du réseau, les unités principales en anneau offrent une coordination sélective. Par exemple, si un départ subit un court-circuit, le fusible ou le disjoncteur de la RMU déclenche uniquement cette branche tandis que les autres départs restent sous tension. Cette sélectivité est obtenue grâce à une adaptation minutieuse des courbes temps-courant. Lors de nos tests en usine, Lugao Power Co., Ltd. démontre des RMU qui éliminent les défauts en 0,02 seconde pour les événements à courant élevé. De plus, la configuration en boucle signifie que même si une source tombe en panne, la source alternative continue d'alimenter la charge via la boucle normalement fermée. Cette redondance est la raison pour laquelle les services publics et les grandes installations industrielles s'appuient sur notre unité principale en anneau pour la distribution d'énergie critique. De plus, la conception scellée du réservoir empêche la pénétration d’humidité, qui constitue l’une des principales causes de décharge partielle et d’éventuelles pannes. En combinant des matériaux robustes, des verrouillages intelligents et des facteurs de forme compacts, notre unité principale en anneau protège non seulement le réseau, mais prolonge également la durée de vie des actifs en minimisant les contraintes électriques et thermiques.

2. Comment une unité principale en anneau améliore-t-elle la gestion des pannes et la vitesse d'isolement ?

La gestion des pannes est une course contre la montre. Chaque seconde, un défaut persiste, l'énergie de l'arc endommage les conducteurs, l'isolation et les équipements à proximité. Une unité principale en anneau améliore considérablement la gestion des défauts grâce à sa capacité de sectionnement unique. Dans un réseau radial typique, un seul défaut bloque toutes les charges en aval. Cependant, avec notre unité principale en anneau installée aux nœuds stratégiques, la boucle peut être divisée en sections. Lorsqu'un défaut survient, les relais de protection signalent à la RMU d'ouvrir les interrupteurs des deux côtés du défaut, isolant ainsi uniquement la zone défectueuse. Le reste du réseau continue de fonctionner normalement. Notre usine a documenté des études de cas dans lesquelles les unités principales en anneau ont réduit de 85 % les minutes d'interruption des clients dans les réseaux de distribution de banlieue.

La vitesse d'isolement dépend du mécanisme d'actionnement. Nos RMU sont équipées de mécanismes à ressort qui s'ouvrent ou se ferment en moins de 0,5 seconde. Pour les alimentations de transformateur protégées par un fusible, le fusible fond en quelques millisecondes, déclenchant un percuteur qui déclenche l'interrupteur de charge. Cette solution combinée fusible-interrupteur est particulièrement efficace pour la protection des transformateurs. Voici une description étape par étape de la façon dont notre unité principale en anneau gère un défaut phase à phase typique :

• Étape 1 Détection :Les transformateurs de courant au sein de la RMU détectent les surintensités ou les défauts à la terre. Le relais de protection traite le signal.
• Étape 2 Déclenchement :Le relais envoie une commande de déclenchement au disjoncteur ou à l'interrupteur-sectionneur. Notre usine utilise des actionneurs magnétiques pour une réponse à grande vitesse.
• Étape 3 Isolement :L’interrupteur du départ défectueux s’ouvre, séparant physiquement le défaut du jeu de barres principal. Simultanément, l'interrupteur de liaison normalement ouvert (NO) peut se fermer pour rétablir l'alimentation à partir de la source alternative.
• Indication de l'étape 4 :Des indicateurs mécaniques locaux et des signaux SCADA à distance indiquent l'état. Notre unité principale Ring comprend des panneaux d'imitation LED pour un retour visuel clair.

Au-delà de la vitesse, notre RMU améliore la gestion des pannes grâce à des ruptures clairement visibles. Les opérateurs peuvent voir l'espace ouvert sur l'interrupteur-sectionneur ou le sectionneur de terre, fournissant une confirmation positive que le circuit est hors tension. Lugao Power Co., Ltd. conçoit toutes les unités principales en anneau avec des fenêtres de visualisation pour chaque position de commutateur, conformément aux exigences de la norme CEI 62271-200. De plus, la classification d'arc interne (IAC) de l'unité garantit que même si un défaut se produit à l'intérieur de la RMU, l'enceinte contient l'arc et éloigne les gaz chauds. Nous avons effectué des tests d'arc interne dans notre usine jusqu'à 20 kA pendant 1 seconde, atteignant IAC A FLR 20 kA/1s. Ce niveau de protection signifie que même si la RMU se sacrifie dans des conditions extrêmes, elle économise les appareillages en amont et les transformateurs en aval. Une autre fonctionnalité innovante est l'intégration d'indicateurs de passage de défauts (FPI). Ces indicateurs, intégrés à notre unité principale Ring, aident les équipes de terrain à localiser exactement la section défectueuse sans avoir à effectuer de longues recherches. En résumé, la gestion des pannes avec une RMU n'est pas seulement une question de rapidité : c'est aussi une question de précision, de sécurité et d'interruption de service minimale, qui sont toutes les principales forces de Lugao Power Co., Ltd.

3. Pourquoi les unités principales en anneau isolées au gaz sont-elles plus sûres pour le personnel et les biens ?

La sécurité est la préoccupation primordiale de toute installation électrique. Les unités principales en anneau à isolation gazeuse (GIS RMU) offrent des avantages de sécurité inhérents par rapport aux appareillages de commutation isolés dans l'air ou remplis d'huile. Chez Lugao Power Co., Ltd., notre usine produit des RMU isolées au gaz SF6 avec des taux de fuite nuls et une rigidité diélectrique élevée. Le gaz SF6 est cinq fois plus lourd que l'air et possède d'excellentes propriétés d'extinction d'arc, ce qui signifie que la distance entre les pièces sous tension peut être réduite sans compromettre l'isolation. Cette compacité permet d'obtenir un réservoir entièrement étanche dans lequel tous les composants sous tension sont enfermés dans de l'acier inoxydable, éliminant ainsi tout contact accidentel du personnel. De plus, le remplissage de gaz est sec et exempt d’humidité, empêchant ainsi le traçage interne et la corrosion. Pour la sécurité des actifs, l'environnement scellé empêche la poussière, le sel et la pollution d'entrer, causes courantes d'embrasement éclair dans les zones côtières ou désertiques.

Notre unité principale Ring aborde également la sécurité environnementale. Bien que le SF6 soit un gaz à effet de serre, nous proposons des alternatives éco-efficaces telles que des mélanges N2/SF6 ou des solutions d'air pur. Quel que soit le type de gaz, les avantages en matière de sécurité pour le personnel sont identiques : l'unité est protégée contre les contacts et les arcs électriques. Détaillons pourquoi la conception à isolation au gaz rend notre RMU plus sûre :

• Aucune partie sous tension externe :Tous les conducteurs haute tension se trouvent à l’intérieur d’un boîtier métallique mis à la terre. Notre unité principale Ring est conforme à la protection IP67 pour le réservoir, ce qui signifie qu'il peut être immergé temporairement sans risque.
• Surveillance de pression intégrée :Un moniteur de densité fournit des fonctions d'alarme et de verrouillage si la pression du gaz chute, empêchant ainsi le fonctionnement sous des niveaux d'isolation dangereux.
• Fonctionnement sans entretien :Contrairement aux équipements isolés à l'air qui nécessitent un nettoyage et un réglage périodiques, notre RMU isolée au gaz ne nécessite aucun entretien interne pendant 30 ans, réduisant ainsi les risques d'exposition pour les techniciens.
• Confinement des arcs :Le réservoir robuste et les canaux de décompression garantissent qu'aucun arc interne ne rompt l'enceinte. Notre usine a testé la RMU pour résister à un arc interne sans fragmentation du panneau avant.

Du point de vue de la protection des actifs, les RMU à isolation gazeuse évitent les défauts entre phases causés par les animaux, l'humidité ou les chutes accidentelles d'outils. L'unité étant scellée, même si un défaut survient en interne, l'arc reste confiné, limitant ainsi les dommages à la RMU elle-même plutôt que de se propager aux câbles ou tableaux adjacents. Lugao Power Co., Ltd. intègre un système de décompression rapide qui dirige les gaz ionisés chauds vers un conduit d'échappement sûr, généralement à l'arrière ou en haut de l'unité. Cette fonctionnalité est essentielle pour les sous-stations avec un dégagement limité. De plus, notre unité principale en anneau comprend des verrouillages mécaniques qui imposent une séquence de fonctionnement stricte : ouvrir l'interrupteur de charge -> fermer l'interrupteur de terre -> accéder au compartiment des câbles. Cette séquence garantit que les opérateurs ne touchent jamais un conducteur sous tension. Pour les réseaux souterrains, le RMU peut être équipé d'un port de test de câble et d'indicateurs de présence de tension intégrés (VPIS) qui s'allument lorsque le câble est sous tension. Ces indicateurs sont alimentés par le champ électrique lui-même, ne nécessitant aucune alimentation externe. Pour résumer, les unités principales en anneau à isolation gazeuse de notre usine combinent sécurité passive (conception étanche) et sécurité active (verrouillages et indicateurs), ce qui en fait le choix le plus sûr pour la distribution moyenne tension.

4. Quels paramètres techniques définissent une unité principale en anneau haute performance ?

La sélection de la bonne unité principale en anneau nécessite une compréhension approfondie des paramètres techniques clés qui régissent la protection, la sécurité et l'intégration du réseau. Chez Lugao Power Co., Ltd., nous concevons nos RMU pour dépasser les normes internationales tout en offrant des configurations flexibles. Vous trouverez ci-dessous un tableau détaillé de notre modèle RMU phare LG-RMU-24kV, qui démontre les spécifications qui garantissent une protection supérieure du réseau électrique. Notre usine utilise uniquement du cuivre de haute qualité, des contacts plaqués argent et des boîtiers résistants à la corrosion pour atteindre ces paramètres. Que vous ayez besoin d'une unité principale en anneau pour la distribution secondaire, les parcs éoliens ou les installations industrielles, ces caractéristiques techniques garantissent une isolation fiable des défauts et une longue durée de vie.

Ces paramètres ne sont pas que des chiffres ; ils se traduisent directement par la protection et la sécurité. Par exemple, la résistance nominale de courte durée de 20 kA signifie que notre unité principale en anneau peut gérer des courants de défaut sévères sans souder de contacts ni déformer les barres omnibus. La classification IAC AFLR garantit que le personnel se trouvant devant la RMU reste en sécurité même pendant un arc interne, une exigence essentielle pour les sous-stations urbaines. Notre usine effectue des tests de routine pour chaque RMU avant la livraison, y compris des tests de tension à fréquence industrielle (50 kV pendant 1 minute sur les unités 24 kV), des mesures de décharge partielle (<10 pC) et des tests de fuite de gaz (moins de 0,1 % par an). De plus, la conception modulaire permet aux utilisateurs de mélanger différents modules de fonction : C (disjoncteur), F (combinaison fusible-interrupteur), V (contacteur à vide) et D (connexion directe par câble). Cette flexibilité signifie qu'une seule unité principale en anneau peut servir simultanément de centre de protection pour les transformateurs, les moteurs et les départs de distribution. Lugao Power Co., Ltd. fournit également des modules complémentaires en option tels que des mécanismes de commande de moteur à distance, des contacts auxiliaires pour SCADA et des diviseurs de tension capacitifs pour une mesure précise. En comprenant ces paramètres techniques, les ingénieurs peuvent sélectionner une RMU qui non seulement répond aux besoins actuels, mais qui s'adapte également aux futures expansions du réseau.

5. Comment les unités principales Ring peuvent-elles réduire les risques d'arc électrique et améliorer la sécurité opérationnelle ?

Les arcs électriques constituent l'un des risques les plus mortels dans le domaine de la distribution électrique, provoquant de graves brûlures et blessures par explosion. Les unités principales en anneau sont conçues pour minimiser les risques d'arc électrique grâce à plusieurs niveaux de prévention et de confinement. Avant tout, la conception scellée et sous boîtier métallique de notre RMU signifie que les opérateurs n'interagissent jamais directement avec les composants sous tension lors d'une commutation normale. Toutes les opérations sont effectuées via une poignée du panneau avant qui actionne le mécanisme via un arbre, en maintenant une distance de sécurité. Chez Lugao Power Co., Ltd., nous avons intégré des systèmes de maintenance de réduction des arcs électriques (ARMS) dans nos modèles avancés d'unités principales en anneau. Ces systèmes utilisent des commutateurs de court-circuitage à grande vitesse pour rediriger le courant de défaut loin du point d'arc en moins de 4 millisecondes, réduisant ainsi l'énergie incidente à des niveaux négligeables.

La sécurité opérationnelle est encore renforcée par la classification d’arc interne de la RMU. Lorsqu'un défaut interne se produit, le système de décompression s'ouvre à un seuil prédéterminé, dirigeant le plasma et les gaz chauds vers un plénum ou à l'extérieur de la sous-station. Notre usine a effectué des tests d'arc électrique conformément à la norme IEEE 1584, et les résultats montrent qu'avec notre RMU, l'énergie incidente à la distance de travail (500 mm) est inférieure à 1,2 cal/cm², ce qui correspond à la catégorie 0. Il s'agit d'une réduction spectaculaire par rapport aux appareillages de type ouvert. Voici les principales caractéristiques de sécurité que notre unité principale en anneau utilise pour réduire les risques d'arc électrique :

• Rayonnage et fonctionnement à distance :Notre RMU peut être équipée de commandes motorisées et d'une télécommande, permettant aux opérateurs d'ouvrir/fermer les interrupteurs à une distance sûre en dehors de la limite de l'arc électrique.
• Rupture visible et vérification du sol :Avant toute maintenance, le RMU fournit un espace visible et un sectionneur de terre engagé, garantissant une tension nulle et éliminant la possibilité de retour d'alimentation.
• Systèmes de verrouillage à clé :Notre unité principale en anneau utilise une séquence de verrouillage à clé Castel qui oblige l'opérateur à suivre une procédure sûre : isoler, mettre à la terre, puis accéder. Cela évite les erreurs humaines qui provoquent des arcs électriques.
• Technologie de trempe de l'arc :Dans les combinaisons fusible-interrupteur, le percuteur du fusible déclenche l'ouverture de l'interrupteur en quelques millisecondes, éteignant l'arc dans le fusible avant qu'il ne s'aggrave.

De plus, notre unité principale en anneau comprend un détecteur de défauts d'arc intégré qui peut déclencher un raccourcisseur à grande vitesse en cas de défauts catastrophiques. Pour la sécurité de fonctionnement au quotidien, le schéma synoptique avant de l'unité indique clairement quels départs sont alimentés et les indicateurs de position mécaniques sont sans ambiguïté. Lugao fournit également en option des étiquettes de réduction des arcs électriques et des voyants d'état LED pour une haute visibilité. En termes de sécurité de maintenance, comme le RMU ne nécessite aucun entretien en interne, les techniciens n'ont jamais besoin d'ouvrir le réservoir de gaz. Seuls les compartiments câbles sont accessibles après mise à la terre et ces compartiments sont séparés du tableau par une isolation solide. En mettant en œuvre ces principes de conception, notre unité principale en anneau réduit les risques d'arc électrique au minimum absolu, protégeant ainsi le personnel et les actifs coûteux. Pour toute organisation soucieuse de la sécurité électrique, le passage à la distribution basée sur RMU est l’une des mises à niveau les plus efficaces disponibles aujourd’hui.

6. Conclusion : des réseaux évolutifs avec les solutions RMU de Lugao Power

Les réseaux électriques évoluent vers une plus grande fiabilité, une intégration des énergies renouvelables et une surveillance numérique. Les unités principales en anneau se sont révélées être la solution optimale pour la distribution moyenne tension, offrant une isolation des défauts inégalée, une conception compacte et une sécurité de fonctionnement. Tout au long de cet article, nous avons démontré comment notre unité principale en anneau améliore la protection grâce à une gestion rapide des défauts, une sécurité isolée au gaz, des paramètres techniques robustes et une réduction des arcs électriques. À Lugao, notre usine continue d'innover avec des RMU de nouvelle génération dotées de capteurs IoT, d'une surveillance des décharges partielles et d'une isolation écologique. En choisissant notre unité principale en anneau, vous n'achetez pas seulement un appareillage de commutation : vous investissez dans la résilience du réseau, la sécurité du personnel et des économies de coûts à long terme. Nous vous invitons à contacter notre équipe d'ingénierie pour une configuration RMU personnalisée qui correspond à votre profil de charge spécifique et à vos exigences de protection.

Prêt à mettre à niveau la protection de votre réseau avec notre unité principale Ring avancée ?Contactez Lugao Power Co., Ltd.aujourd'hui pour un devis personnalisé et un support technique. Nos experts vous aideront à sélectionner la configuration RMU idéale, vous fourniront des dessins d'implantation 3D gratuits et planifieront une visite de l'usine (virtuelle ou sur site). Envoyez un e-mail à sales@lugao-power.com ou appelez le +86-21-6789-1234. Protégez vos actifs et votre personnel : choisissez notre unité principale Ring.

7. Foire aux questions (FAQ) sur les unités principales Ring et la sécurité du réseau
