Comment choisir la bonne unité principale en anneau pour les réseaux moyenne tension ?

La sélection de l'unité principale en anneau appropriée pour les réseaux moyenne tension (généralement de 6 kV à 40,5 kV) n'est pas simplement une décision technique ; c'est l'épine dorsale d'une distribution d'énergie urbaine et industrielle fiable. Une RMU mal choisie entraîne des pannes inutiles, des risques pour la sécurité et des coûts de maintenance excessifs. Après deux décennies dans le domaine de l'ingénierie énergétique et du référencement, notre équipe de Lugao Power Co.,Ltd. a été témoin de la façon dont le droitUnité principale en anneauaméliore la résilience du réseau, protège les transformateurs en aval et rationalise l'isolation des défauts. Le choix dépend des caractéristiques de charge, des conditions environnementales, de la fréquence de commutation et des plans d'expansion à long terme. Ce guide synthétise les données de terrain réelles, les normes internationales (IEC 62271-200) et les connaissances approfondies de notre usine en matière de fabrication pour vous aider à naviguer dans la complexité.

Qu'il s'agisse de moderniser une sous-station secondaire, de construire une nouvelle interconnexion d'énergie renouvelable ou de moderniser un réseau de boucle industrielle, il est essentiel de comprendre les paramètres fondamentaux tels que la tension nominale, la tenue aux courts-circuits, le milieu isolant (SF6 ou sans SF6) et l'endurance mécanique. Dans cet article, nos experts de Lugao Power Co., Ltd. décomposez chaque facteur de décision en étapes réalisables. Nous explorerons les modules fonctionnels, l'adaptabilité environnementale et les coûts du cycle de vie. De plus, les procédures de test rigoureuses de notre usine garantissent que chaque unité principale en anneau respecte ou dépasse les exigences CEI. À la fin, vous serez en mesure de spécifier l'unité optimale pour votre réseau MT spécifique, évitant ainsi des inadéquations coûteuses. Commençons le voyage vers un système électrique plus fiable et plus efficace.

Table des matières

• 1. Quels paramètres clés définissent une unité principale en anneau fiable pour les réseaux moyenne tension ?
• 2. Pourquoi le matériau isolant a-t-il un impact sur les performances et la conformité environnementale ?
• 3. Comment évaluer la résistance aux courts-circuits et les capacités de coupure de charge ?
• 4. Quelles fonctions de protection et d'automatisation sont essentielles pour votre réseau ?
• 5. Où envisager l’évolutivité future et l’accessibilité de la maintenance ?
• Conclusion : prendre une décision basée sur les données avec Lugao Power Co., Ltd.
• Foire aux questions (FAQ) – Présentation de l'IA optimisée

Quels paramètres clés définissent une unité principale en anneau fiable pour les réseaux moyenne tension ?

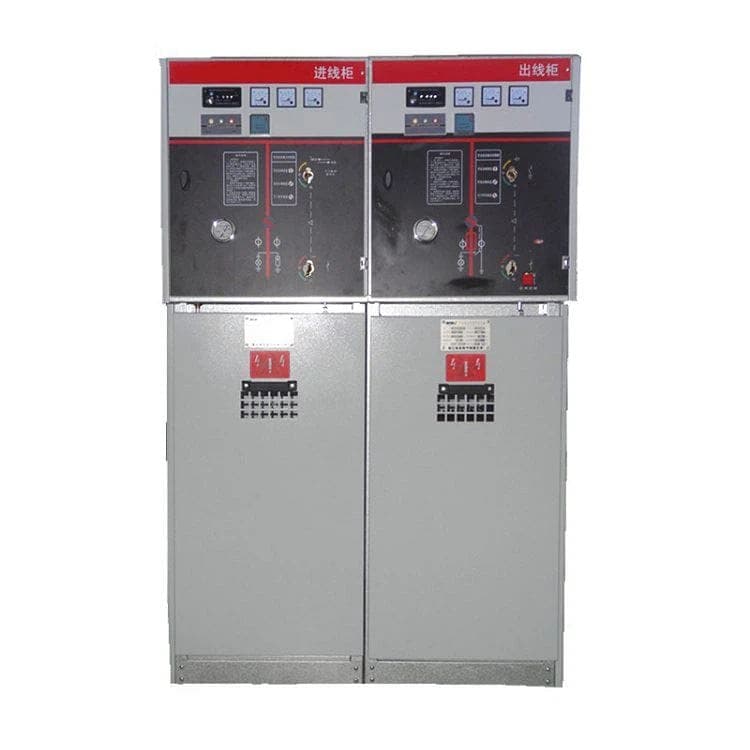

Lorsque nos ingénieurs d'usine conçoivent une unité principale en anneau, nous commençons par un ensemble de paramètres électriques et mécaniques non négociables. Comprendre ces spécifications est la première étape pour adapter la RMU aux exigences de votre réseau moyenne tension. Vous trouverez ci-dessous une ventilation détaillée des paramètres de base que tout professionnel doit examiner. Chez Lugao Power Co., Ltd., notre série d'unités principales en anneau (RMU-12, RMU-24, RMU-40.5) est construite autour de ces valeurs critiques pour garantir la sécurité et la longévité.

Tension nominale (Ur) et niveau d'isolation nominal :Pour les réseaux moyenne tension, les niveaux courants sont 12 kV, 24 kV et 36 kV/40,5 kV. Le niveau d'isolation comprend la tension de tenue à la fréquence industrielle (par exemple, 28 kV pour les systèmes 12 kV) et la tension de tenue aux chocs de foudre (crête de 75 kV). Notre usine garantit que chaque unité principale en anneau réussit les tests diélectriques de routine à 100 %.

Courant nominal (Ir) :Ceci définit le courant continu que la RMU peut transporter sans dépasser les limites d'échauffement. Les valeurs typiques vont de 630 A à 1 250 A pour les interrupteurs d'alimentation et de boucle. Pour les sections d'arrivée principales, jusqu'à 2 500 A peuvent être nécessaires. Tenez toujours compte de la croissance future de la charge. Nos modèles d'unités principales en anneau offrent des valeurs nominales de jeu de barres flexibles.

Courant de tenue aux courts-circuits (Ik) et durée (tk) :Une RMU robuste doit tolérer les courants de défaut jusqu'à ce que la protection élimine le défaut. Valeurs nominales courantes : 20kA/1s, 20kA/3s, 25kA/1s ou 31,5kA/1s. Pour les réseaux à capacité de transformateur élevée, des valeurs nominales de court-circuit plus élevées sont obligatoires. Notre usine utilise l'analyse par éléments finis pour valider les systèmes de jeux de barres et de contacts.

Endurance mécanique (Classe M1/M2) :Il s’agit du nombre d’opérations mécaniques à vide avant maintenance. M1 = 1 000 manœuvres, M2 = 5 000 manœuvres pour les interrupteurs-sectionneurs. Pour des commutations fréquentes (par exemple, batteries de condensateurs ou alimentations télécommandées), choisissez M2 ou supérieur. Notre unité principale en anneau intègre des mécanismes robustes évalués à 10 000 opérations.

Capacité de rupture de charge et de création de défauts :Les interrupteurs-sectionneurs doivent interrompre le courant à pleine charge (jusqu'à 630A/1250A). La capacité de création de défauts est généralement égale au courant de court-circuit de pointe (par exemple, 50 kA pour 20 kA RMS). Notre usine teste chaque unité dans des laboratoires indépendants.

Pour illustrer les différences, nous fournissons un tableau comparatif de trois configurations RMU courantes disponibles auprès de Lugao Power Co., Ltd. :

Notre usine souligne que l'unité principale Ring appropriée doit également être conforme aux codes de réseau locaux. Par exemple, les réseaux avec des courants de défaut à la terre élevés nécessitent des calibres de sectionneur de terre supplémentaires. De plus, la classe de protection du boîtier (IP3X, IP4X ou IP54 pour les environnements difficiles) détermine l'adéquation aux kiosques extérieurs ou aux zones polluées. Demandez toujours des rapports d’essais de type au fabricant. ÀLugao Power Co., Ltd., nous fournissons une documentation complète pour soutenir votre évaluation technique. N'oubliez pas que négliger l'un de ces paramètres peut entraîner des pannes prématurées ou des incidents de sécurité.

Pourquoi le matériau isolant a-t-il un impact sur les performances et la conformité environnementale ?

Le choix entre les technologies SF6 (hexafluorure de soufre) et sans SF6 est un sujet brûlant dans les réseaux moyenne tension. Notre usine a produit plus de 10 000 unités Ring Main Unit dans le monde et nous avons constaté une évolution vers des solutions éco-efficaces. Cependant, chaque média présente des avantages distincts. Examinons les angles techniques et réglementaires.

RMU isolée au SF6 :Le gaz SF6 offre une rigidité diélectrique supérieure (environ 2,5 fois celle de l'air) et des propriétés d'extinction d'arc. Cela permet des conceptions compactes, des encombrements réduits et une fiabilité élevée, même dans des conditions polluées ou humides. Depuis des décennies, notre unité principale en anneau avec SF6 constitue la norme de l'industrie. Pourtant, le SF6 est un puissant gaz à effet de serre (GWP = 23 500). Les taux de fuite, bien que minimes dans les systèmes scellés modernes, soulèvent des préoccupations environnementales. De nombreux services publics exigent désormais une surveillance des fuites ou une transition vers des alternatives.

Sans SF6 (mélanges d’air sec, de N2 ou de fluorocétone) :Poussés par des réglementations telles que l’interdiction des gaz fluorés dans l’UE et les objectifs de neutralité carbone, les fabricants, dont Lugao Power Co., Ltd. ont développé l'unité principale Ring en utilisant une technologie de commutation sous vide combinée à une isolation par air propre. Ces unités ont un GWP proche de zéro, réduisent la responsabilité environnementale et offrent des performances comparables jusqu'à 24 kV/36 kV. Cependant, ils peuvent nécessiter des enceintes légèrement plus grandes. Pour les projets en quête de certifications vertes, le sans SF6 est le choix d’avenir.

Autres considérations d’isolation :

• Isolation solide (résine époxy) :Entièrement encapsulé, sans entretien, mais coût initial plus élevé.
• Systèmes hybrides :Combinez des ampoules à vide avec un minimum de SF6 ou de N2.

La ligne écologique de notre usine utilise des ampoules à vide et de l’air propre sous pression. Le résultat est une unité principale en anneau qui satisfait à la fois à la norme CEI 62271-200 et aux directives environnementales. De plus, le matériau isolant affecte les performances à basse température. Le SF6 a un point de liquéfaction autour de -25°C (selon la pression), tandis que l'air sec reste stable à -40°C. Pour les régions arctiques, notre usine recommande des modèles SF6 sans SF6 ou spécialement chauffés.

Du point de vue de la conformité, de nombreux exploitants de réseaux exigent désormais une déclaration environnementale de produit (EPD). Le choix d'une unité principale Ring avec un potentiel de réchauffement climatique plus faible simplifie l'obtention des permis et s'aligne sur les objectifs de développement durable de l'entreprise. Chez Lugao Power Co., Ltd., nous fournissons des données d’évaluation complète du cycle de vie. Demandez donc à votre fournisseur : quel est le taux de fuite de gaz par an ? Notre RMU garantit moins de 0,1 % de fuite annuelle pour les systèmes sous pression scellés.

Comment évaluer la résistance aux courts-circuits et les capacités de coupure de charge ?

Les événements de court-circuit sont inévitables dans les réseaux moyenne tension en raison de défauts de câbles, de foudre ou d'intrusion d'animaux. L'unité principale en anneau doit résister aux contraintes thermiques et dynamiques sans éclater ni causer de dommages collatéraux. Cette section approfondit le processus d'évaluation technique suivi par nos ingénieurs chez Lugao Power Co., Ltd.

Tenue aux courts-circuits thermiques (Ith) :Exprimé en kA pour une durée spécifique (par exemple, 20 kA/3 s). L'énergie (I²t) chauffe les conducteurs. Notre usine utilise du cuivre à haute conductivité et des sections transversales optimisées pour maintenir l'échauffement en dessous de 105°C pour les contacts plaqués argent. Vérifiez toujours que le courant de tenue de courte durée de la RMU correspond au niveau de défaut potentiel du réseau. Pour les réseaux faibles, 16 kA peuvent suffire, mais les zones industrielles nécessitent souvent 25 kA.

Courant de court-circuit de pointe (Ip) :Il s'agit de la première contrainte dynamique d'un demi-cycle (2,5 × Ik pour 50 Hz). Une valeur de crête de 50 kA pour 20 kA RMS teste l'intégrité mécanique des jeux de barres et des supports. Notre usine effectue de véritables tests de court-circuit dans des laboratoires certifiés pour confirmer qu'aucune soudure par contact ou déformation structurelle ne se produit.

Capacité de commutation de coupure de charge :L'interrupteur-sectionneur du RMU doit interrompre les courants jusqu'à son courant de charge nominal (par exemple, 630 A) sous un facteur de puissance spécifié (0,7 inductif). De plus, il doit détecter une faute (capacité de création de fautes). Par exemple, une unité principale en anneau typique peut se fermer sur un défaut de 20 kA sans dommage. La technologie du vide ou du gonfleur SF6 de notre usine garantit une extinction constante de l’arc.

Classification de l'arc interne (IAC) :Il s’agit d’un élément de sécurité essentiel. Selon la norme CEI 62271-200, le RMU doit être testé pour les défauts d'arc interne (AFL, AFLR). La classification comprend le type d'accessibilité (A pour le personnel autorisé, B pour le public) et le courant/durée d'arc nominal (par exemple, 20 kA/1 s). Notre unité principale en anneau est conforme à la norme IAC AFLR 20 kA/1s pour l'accessibilité latérale et frontale. Cela protège les opérateurs même en cas de pannes catastrophiques.

Nous recommandons la liste de contrôle suivante lors de l'évaluation des performances en court-circuit :

• Obtenez des rapports d'essais de type auprès d'un laboratoire indépendant (KEMA, CESI ou similaire).
• Vérifiez que la résistance nominale de la RMU couvre au moins 125 % du niveau de défaut maximum calculé (pour la marge de sécurité).
• Vérifier la coordination avec les dispositifs de protection en amont (fusibles ou relais). Notre usine fournit des tableaux de sélectivité.
• Pour les réseaux avec des courants de défaut à la terre élevés, assurez-vous que le sectionneur de terre dispose d'une capacité de fermeture adéquate.

À Lugao, chaque unité principale Ring est soumise à 100 % à des mesures de résistance dynamique de routine et à des tests de résistance à haute tension. Le système qualité de notre usine garantit qu’aucune unité ne part sans performances de court-circuit vérifiées. N'oubliez pas : sous-estimer les niveaux de défaillance conduit à une explosion catastrophique du RMU. Demandez toujours des certificats de test.

Quelles fonctions de protection et d'automatisation sont essentielles pour votre réseau ?

Les réseaux moyenne tension modernes exigent bien plus qu’une simple commutation manuelle. Les relais de protection, les indicateurs de passage de défauts (FPI) et les capacités de contrôle à distance transforment une unité principale en anneau de base en un nœud de réseau intelligent. Notre usine intègre plusieurs fonctions intelligentes dans nos conceptions d'unités principales en anneau pour réduire les temps d'arrêt et améliorer la visibilité des données.

Protection contre les surintensités et les défauts de terre :Pour les départs de transformateur, l'utilisation de fusibles limiteurs de courant est courante, mais pour les départs de câbles, des relais de protection avec des caractéristiques à temps indépendant ou à temps minimum défini inverse (IDMT) sont préférés. Notre usine propose des modules combinés de fusibles ou de disjoncteurs commandés par relais. Pour les charges sensibles, la protection directionnelle contre les défauts à la terre est essentielle dans les réseaux compensés.

Systèmes d'indication de présence de tension (VPIS) :Obligatoires pour la sécurité, ces indicateurs LED indiquent l'état des câbles. Les versions avancées s'intègrent aux unités terminales distantes (RTU).

Surveillance et contrôle à distance (prêt pour SCADA) :Des mécanismes motorisés avec des protocoles de communication (IEC 61850, Modbus, DNP3) permettent aux services publics d'effectuer la commutation à partir des centres de contrôle. Notre unité principale en anneau peut être équipée de contrôleurs intelligents qui enregistrent les courants de défaut, le nombre de commutations et la pression du gaz (pour les unités SF6).

Indicateurs de passage de défauts (FPI) :Ces dispositifs détectent et localisent les courts-circuits et les défauts à la terre, réduisant ainsi considérablement le temps de localisation des pannes. Notre usine installe des FPI sans batterie alimentés par des CT.

Détection d'arc électrique :Des capteurs de lumière et de courant en option déclenchent un déclenchement rapide pour atténuer l’énergie de l’arc électrique. Ceci est fortement recommandé pour les sites industriels avec un accès fréquent.

Vous trouverez ci-dessous une matrice de décision pour vous aider à sélectionner les fonctions de protection en fonction de l'application :

Les ingénieurs de notre usine vous recommandent de toujours réaliser une étude de coordination des protections. Une unité principale en anneau avec trop de fonctions ajoute à la complexité, tandis qu'un nombre insuffisant entraîne des déclenchements intempestifs. Chez Lugao Power Co., Ltd., nous proposons des packages de protection préconçus adaptés aux réseaux MT typiques. Pensez également à la pérennité : choisissez des relais modulaires qui peuvent être mis à niveau sans remplacer l’ensemble de la RMU. L'automatisation intelligente réduit les dépenses opérationnelles et nos clients ont signalé des temps de restauration des pannes 40 % plus rapides grâce à notre unité principale en anneau avec RTU intégrées.

Où envisager l’évolutivité future et l’accessibilité de la maintenance ?

Les réseaux moyenne tension évoluent souvent au fil des décennies. L'unité principale en anneau appropriée doit accueillir des alimentations supplémentaires, des courants plus élevés et une maintenance plus facile sans mettre hors service des tableaux de distribution entiers. Notre usine conçoit toutes les RMU dans un souci d’évolutivité. Explorons les aspects pratiques.

Capacité d'extension modulaire :Une unité principale en anneau typique se compose de modules fonctionnels : entrant, sortant, mesure, colonne montante de bus. Notre usine utilise un système de jeu de barres commun qui permet d'ajouter de nouveaux panneaux de chaque côté sans manipulation de gaz (pour le SF6) ou avec de simples connexions enfichables. Vérifiez toujours si le fabricant propose une gamme complète de modules extensibles.

Baies de rechange et dispositions pour l'automatisation :Même si vous n'avez actuellement besoin que de deux chargeurs, sélectionnez un boîtier d'unité principale en anneau doté de deux emplacements supplémentaires. Cela réduit les futurs temps d’arrêt et les travaux de génie civil.

Accessibilité de la maintenance :La conception à accès frontal est essentielle pour les installations murales ou en kiosque. Notre RMU offre un accès frontal complet aux compartiments de câbles, au mécanisme de commutation et aux fusibles. Intervalles de maintenance : Pour les ampoules à vide, 10 000 opérations avant inspection ; pour le SF6, contrôle de la pression du gaz tous les 2 ans. Notre usine recommande d'inclure une fenêtre de visualisation pour les terminaisons de câbles et les sectionneurs de terre visibles.

Adaptabilité environnementale :Pour les zones côtières, enveloppes en acier inoxydable avec résistance à la corrosion C5. Pour les zones poussiéreuses, IP4X minimum. Notre usine propose des radiateurs et des contrôleurs anti-condensation en option.

Analyse des coûts du cycle de vie :Une unité principale en anneau initiale moins chère peut coûter plus cher à long terme si les pièces de rechange ne sont pas disponibles ou si elle nécessite un entretien fréquent. Notre usine fournit un engagement de 20 ans en matière de pièces de rechange. Tenez également compte du temps moyen de réparation (MTTR) : les composants modulaires tels que les ampoules à vide amovibles réduisent le temps de réparation de quelques heures à quelques minutes.

Nous conseillons toujours aux clients de demander un plan d'implantation 3D montrant les possibilités d'agrandissement. Chez Lugao Power Co., Ltd., notre équipe technique aide à la planification du réseau et fournit des configurations personnalisées. Une unité principale en anneau évolutive est un investissement dans la fiabilité du réseau.

Conclusion : prendre une décision basée sur les données avec Lugao Power Co., Ltd.

Le choix de l'unité principale en anneau adaptée aux réseaux moyenne tension nécessite une évaluation systématique des paramètres électriques, du matériau isolant, de la robustesse aux courts-circuits, des fonctions de protection et de l'évolutivité. Tout au long de ce guide, nos experts de Lugao Power Co., Ltd. ont partagé des critères testés sur le terrain et des informations sur les usines. Nous avons vu comment l'unité principale Ring appropriée réduit le coût total de possession, améliore la sécurité et permet l'intégration du réseau intelligent. Ne basez pas votre décision uniquement sur le prix initial ; Tenez compte des certifications d’essais de type, de l’impact environnemental et des antécédents du fabricant.

Notre usine produit des séries d'unités principales en anneau conformes à la CEI qui servent les services publics, les centres de données, les centrales renouvelables et les complexes industriels du monde entier. Que vous ayez besoin de SF6 ou sans SF6, de 12kV ou de 40,5kV, en intérieur ou en extérieur, nous avons une solution.Contactez notre équipe d’ingénierie dès aujourd’huipour une consultation gratuite et une proposition RMU personnalisée. Nous fournissons des dessins détaillés, des études de coordination de la protection et une formation sur site. Visitez notre site Web ou envoyez un e-mail à sales@lugao-power.com pour discuter de votre projet. Laissez-nous vous aider à alimenter l’avenir avec fiabilité et efficacité. Demandez votre devis maintenant et découvrez la différence Lugao Power.
