VCB monté sur poteau extérieur triphasé haute tension avec réenclencheur automatique de contrôleur

Le VCB extérieur triphasé haute tension monté sur poteau avec réenclencheur automatique de contrôleur développé indépendamment par Lugao se compose principalement de contacts solides scellés intégrés, de transformateurs de courant, de mécanismes de fonctionnement et de boîtiers. Ce type de disjoncteur est conçu pour la miniaturisation et la coque extérieure est en acier de haute qualité. Les transformateurs de courant peuvent être sélectionnés en fonction des besoins de l'utilisateur.

Modèle:ZW32

envoyer une demande

Description du produit

Le VCB triphasé haute tension monté sur poteau extérieur avec réenclencheur automatique de contrôleur est doté d'un poteau scellé de conception unique, intégré et d'un mécanisme de fonctionnement très fiable. Ces dispositifs sont principalement utilisés dans les lignes électriques aériennes moyenne tension pour détecter le courant de charge, le courant de surcharge et le courant de court-circuit. Associés à un système de contrôle intelligent adapté, ils peuvent commander les disjoncteurs localement ou à distance via une interface de communication. D'autres informations sur les disjoncteurs peuvent également être transmises à un centre de contrôle via des canaux de communication tels que le câble, la fibre optique, GPRS/CDMA et GSM.

VCB extérieur triphasé à haute tension monté sur poteau avec l'environnement d'exploitation de réenclencheur automatique de contrôleur

• Température de l'air ambiant : -30°C à +60°C ;

• Altitude : pas plus de 3000m ;

• Vitesse du vent : pas plus de 34 m/s ;

• Les vibrations ou les mouvements du sol provenant des parties externes de l'appareillage de commutation et de l'équipement de contrôle peuvent être ignorés ;

• Degré de pollution : Degré IV ;

• Température de stockage : -40°C à +85°C.

VCB monté sur poteau extérieur triphasé haute tension avec réenclencheur automatique du contrôleur Caractéristique principale

• Fiabilité extrêmement élevée

• Totalement sans entretien pendant toute la durée de vie

• Possède des durées de vie mécaniques et électriques élevées

• De taille compacte et légère, facilitant l'installation

VCB monté sur poteau extérieur triphasé haute tension avec spécifications de réenclencheur automatique de contrôleur

Non.	Paramètre Nom	Unité	Valeur
1	Tension nominale	kV	12, 24, 36
2	Courant nominal	UN	630、 1250
3	Fréquence nominale	Hz	50
4	Courant assigné de coupure du disjoncteur	kA	20	25
5	Courant nominal d'établissement de court-circuit (crête)	kA	50	63
6	Courant de tenue de crête nominal	kA	50	63
7	Courant de stabilité thermique 4 s	kA	20	25
8	Circuit de commande et circuit auxiliaire, tension de tenue à fréquence industrielle pendant 1 minute	V	2000
9	Tension de fonctionnement nominale et tension auxiliaire	V	AC/DC220, DC110/48/24

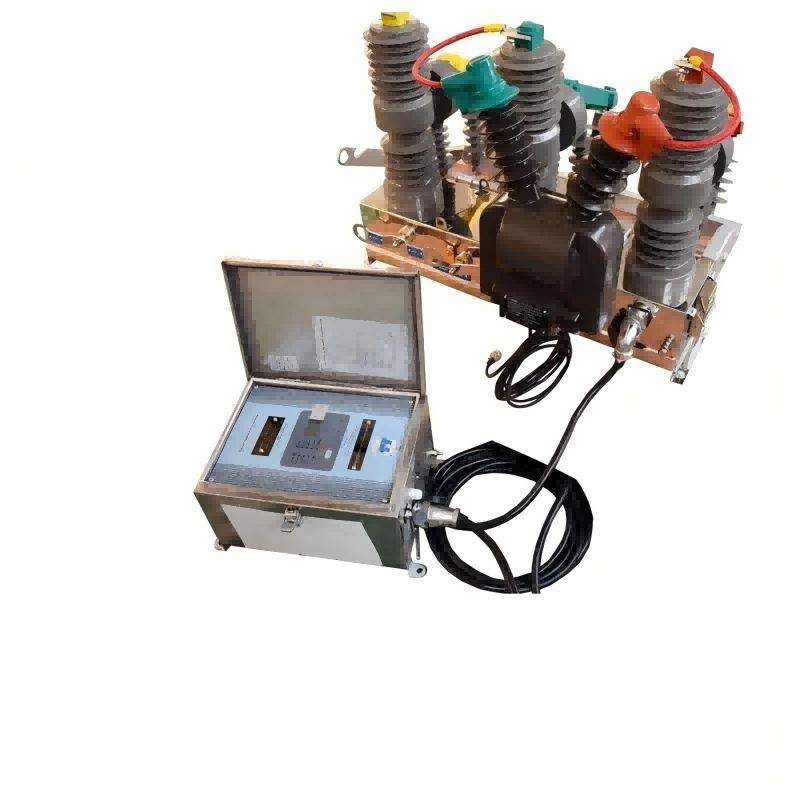

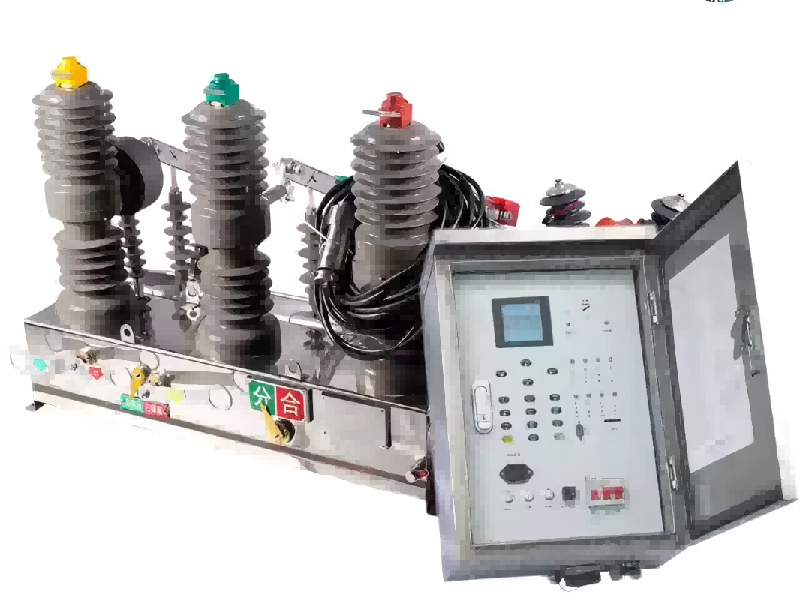

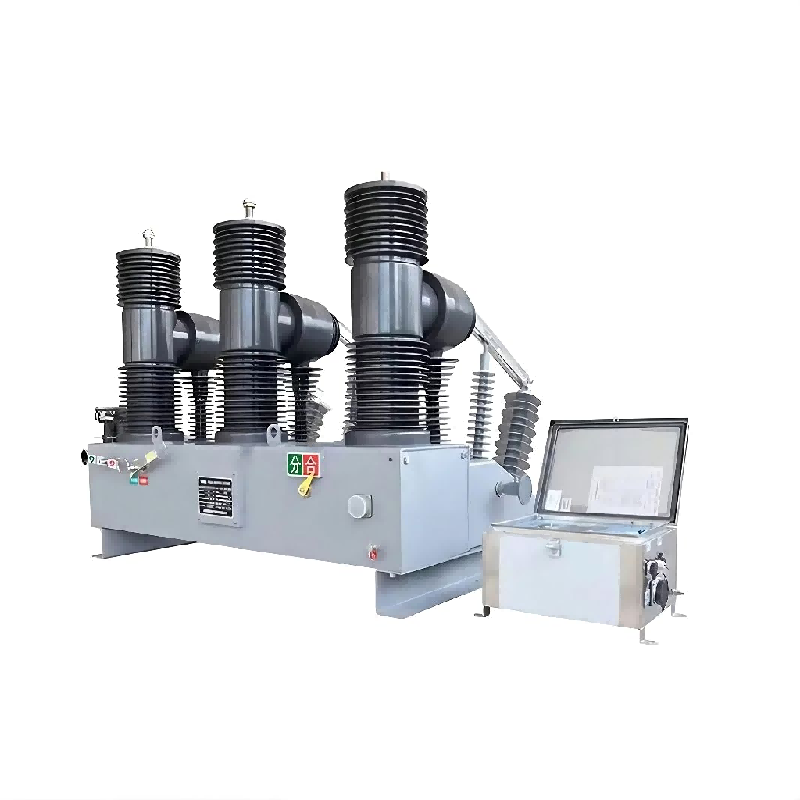

Prise de vue du produit
