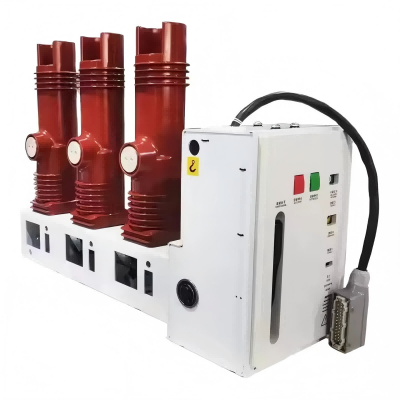

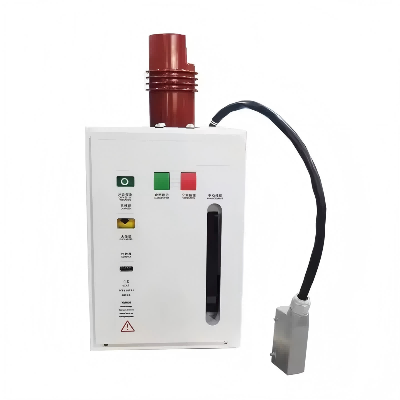

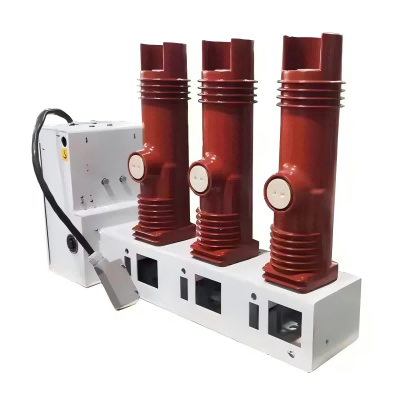

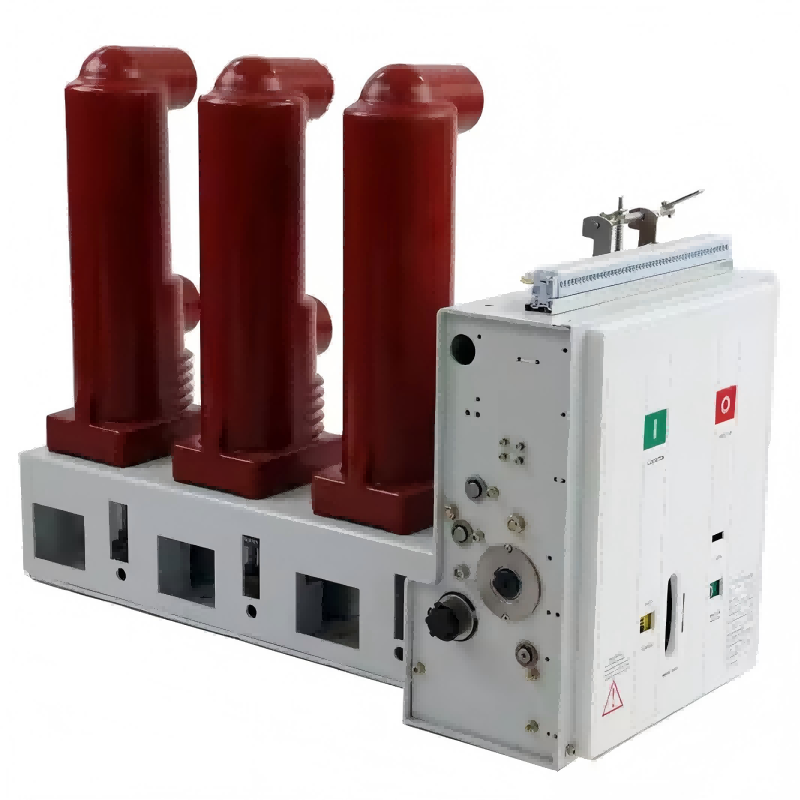

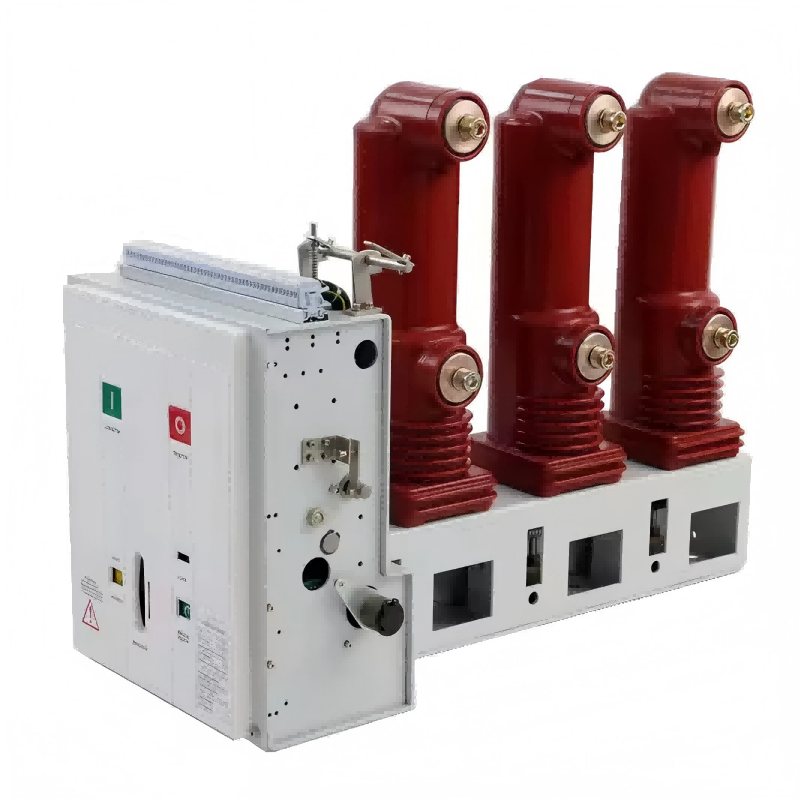

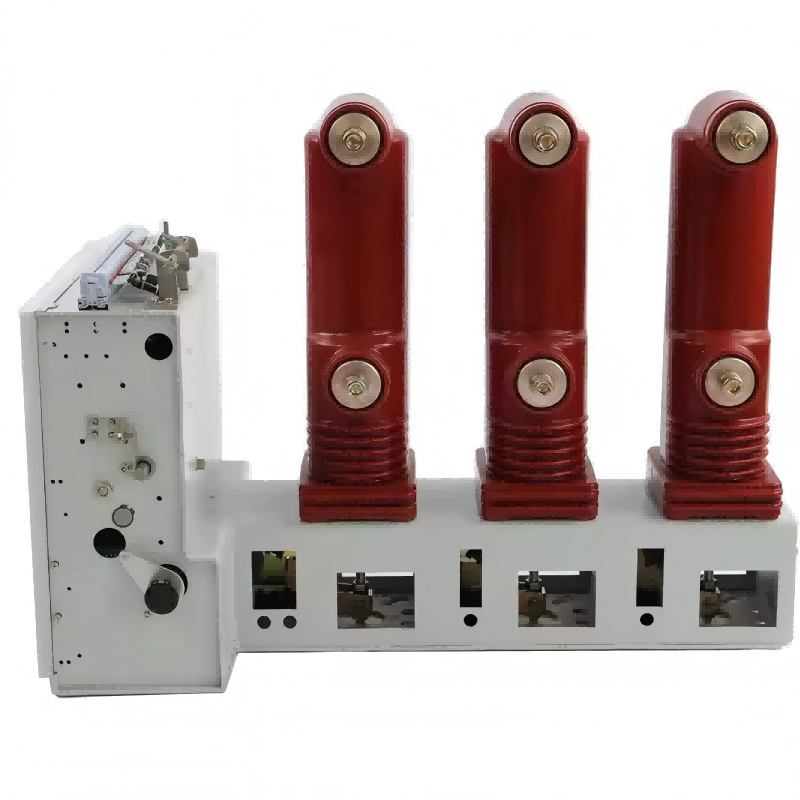

Disjoncteur à vide intelligent monté sur le côté Hv et Mv 12KV 24KV 36KV pour appareillage de commutation

Le disjoncteur à vide intelligent monté latéralement 12KV 24KV 36KV Hv et Mv pour appareillage de commutation est un dispositif de protection de base dans les systèmes de distribution d'énergie. Il utilise une technologie à pôles solides pour couler intégralement l'ampoule à vide dans de la résine époxy, améliorant ainsi considérablement la résistance de l'isolation et la résistance à la pollution. Il dispose également d'un mécanisme de commande magnétique permanent pour des opérations d'ouverture et de fermeture rapides et fiables. Sa structure de type chariot grand public s'adapte parfaitement aux modèles d'appareillage de commutation standard montés au centre, tels que les modèles KYN28 et XGN. Il prend en charge une plage de courant nominal de 630 A à 3 150 A et des niveaux de courant de coupure de 20 kA à 40 kA. Sa conception compacte, son fonctionnement sans entretien et son excellente adaptabilité environnementale le rendent largement applicable pour la protection et le contrôle des transformateurs, des moteurs et des batteries de condensateurs dans les sous-stations, la distribution d'énergie industrielle et minière et les scénarios d'alimentation électrique de bâtiments à grande échelle.

Environnement opérationnel

• Température ambiante : pas supérieure à 40°C, pas inférieure à -10°C (stockage et transport à -30°C autorisés) ;

• Altitude : pas plus de 1 000 m (si l'altitude est augmentée, le niveau d'isolation nominal sera augmenté en conséquence) ;

• Humidité relative : valeur moyenne quotidienne ne dépassant pas 95 %, valeur moyenne quotidienne de la pression de vapeur saturée ne dépassant pas 2,2 kPa, valeur moyenne mensuelle ne dépassant pas 1,8 kPa ;

• Intensité sismique : pas supérieure à la magnitude 8 ;

• Emplacement exempt d'incendie, d'explosion, de contamination grave, de corrosion chimique ou de vibrations graves.

Spécification

Détails du produit
