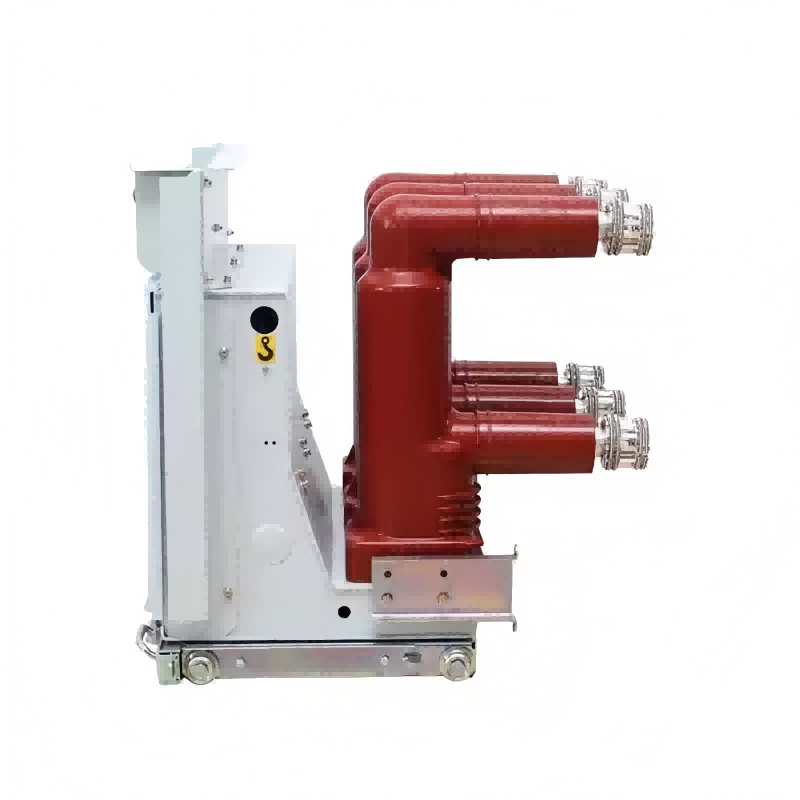

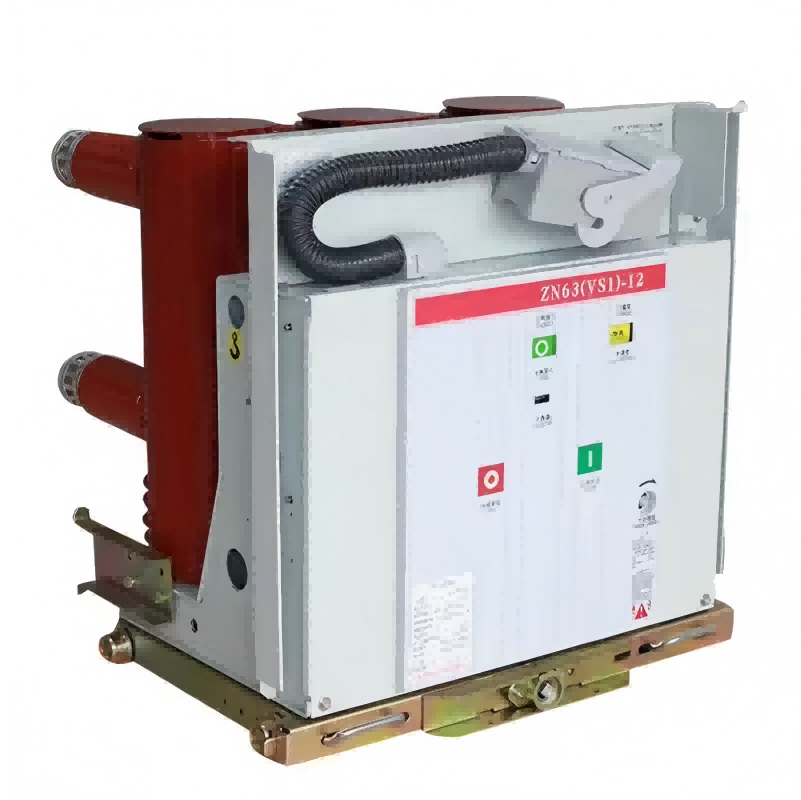

Disjoncteur à vide haute tension de type chariot à bras 3 pôles VS1 12kv/17,5 kv

Le disjoncteur à vide haute tension de type chariot à main à 3 pôles VS1 12 kv/17,5 kv est un appareillage de commutation intérieur triphasé à tension nominale de 50 Hz et 24 kV pour les systèmes électriques. Il sert d'unité de protection et de contrôle pour les équipements du réseau électrique et les équipements électriques industriels et miniers. Il convient aux applications nécessitant un fonctionnement fréquent au courant de fonctionnement nominal ou des interruptions répétées en court-circuit.

Le disjoncteur est doté d'un mécanisme de commande et d'un corps de disjoncteur intégrés, lui permettant d'être utilisé comme unité à montage fixe ou équipé d'un mécanisme de propulsion dédié pour fonctionner comme une unité sur chariot.

Environnement opérationnel

• Température ambiante : pas supérieure à 40°C, pas inférieure à -10°C (stockage et transport à -30°C autorisés) ;

• Altitude : pas plus de 1 000 m (si l'altitude est augmentée, le niveau d'isolation nominal sera augmenté en conséquence) ;

• Humidité relative : valeur moyenne quotidienne ne dépassant pas 95 %, valeur moyenne quotidienne de la pression de vapeur saturée ne dépassant pas 2,2 kPa, valeur moyenne mensuelle ne dépassant pas 1,8 kPa ;

• Intensité sismique : pas supérieure à la magnitude 8 ;

• Emplacement exempt d'incendie, d'explosion, de contamination grave, de corrosion chimique ou de vibrations graves.

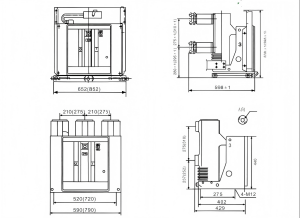

Spécification

Tournage en usine
