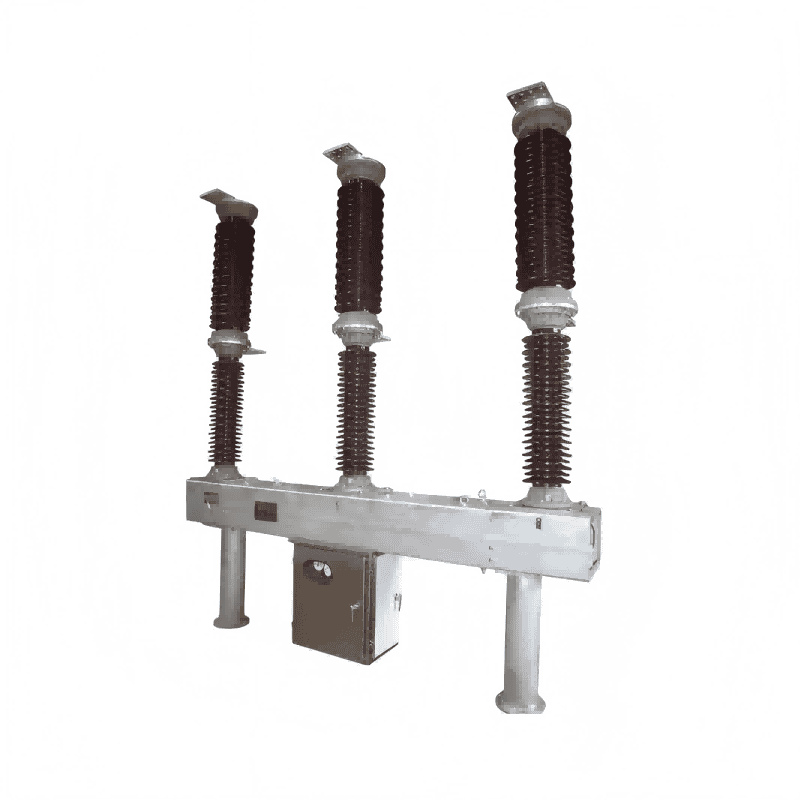

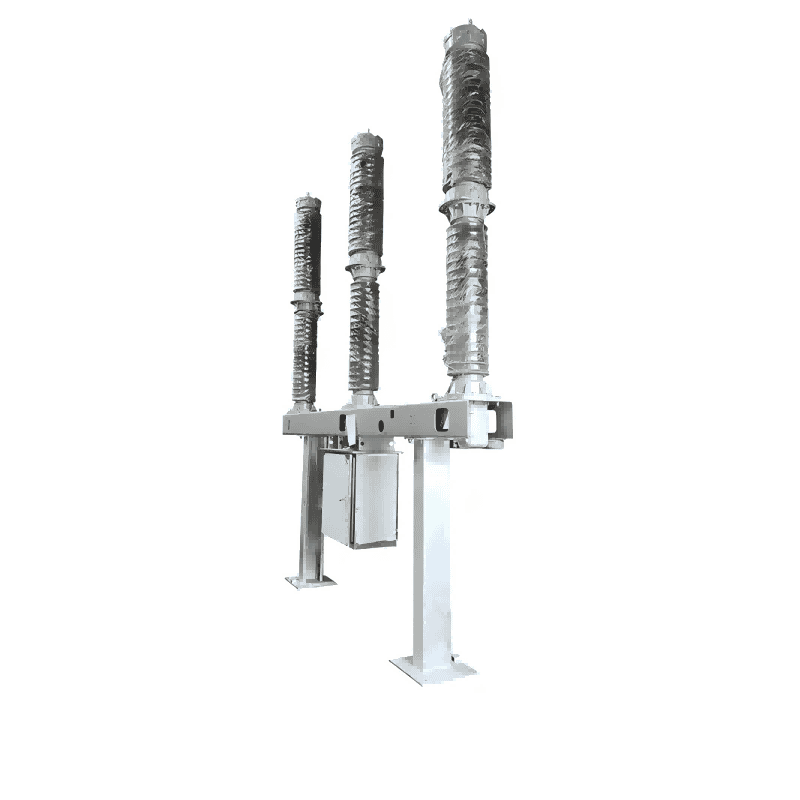

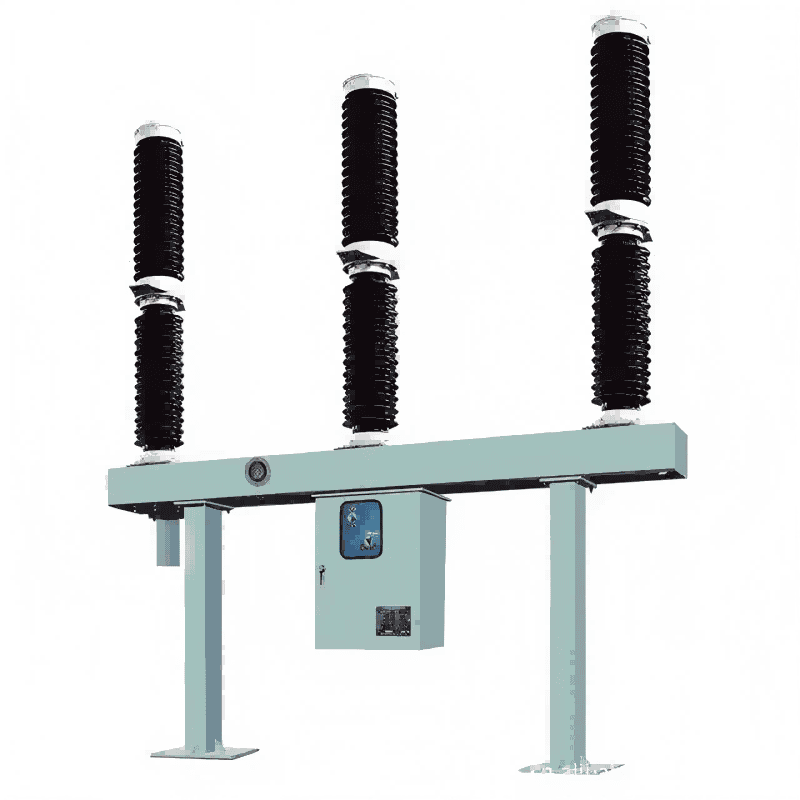

Disjoncteur à gaz tripolaire haute tension 220kv 330kv sf6

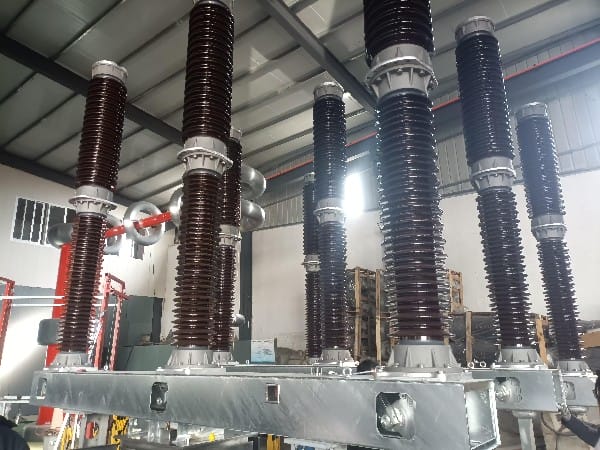

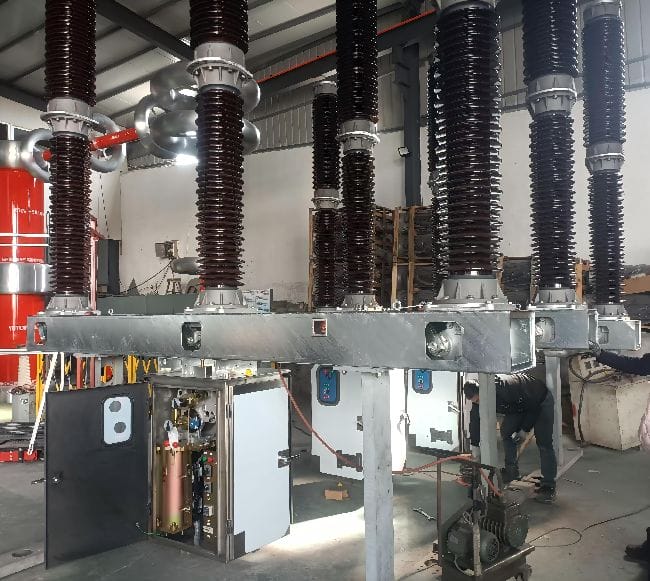

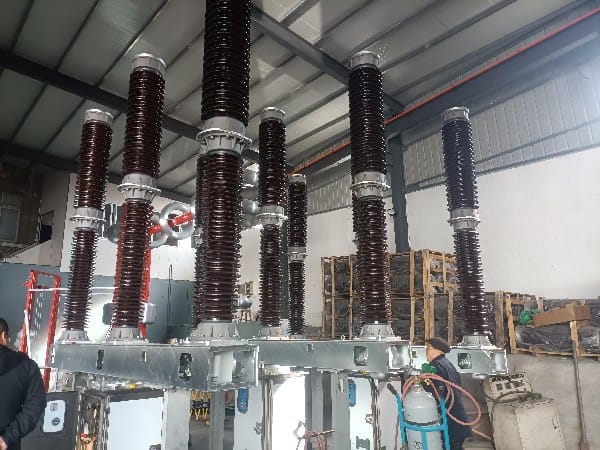

Lugao Power Co., Ltd. dispose d'un atelier spécialisé dédié à la production de disjoncteurs à gaz tripolaires haute tension 220kv 330kv sf6. Sa technologie de conception est à la pointe de l’industrie. Les disjoncteurs SF6 de la série LW utilisent une chambre d'extinction d'arc à pression unique et une technologie d'extinction d'arc auto-alimentée, utilisant de l'hexafluorure de soufre gazeux comme moyen isolant et d'extinction d'arc. Une chambre d'extinction d'arc séparée génère un flux d'air pendant le processus d'ouverture, refroidissant l'arc et interrompant le courant.

envoyer une demande

Description du produit

Présentation du produit

Les disjoncteurs à gaz haute tension tripolaires 220kv 330kv sf6 sont des équipements de transmission et de transformation d'énergie haute tension extérieurs tripolaires/unipolaires AC 50 Hz/60 Hz utilisés pour ouvrir ou couper le courant nominal, le courant de défaut ou les lignes de commutation, protégeant, contrôlant et faisant fonctionner les systèmes de transmission et de distribution d'énergie. Ils peuvent effectuer des opérations d’ouverture, de fermeture et de refermeture automatique rapide. Les tensions nominales vont de 45 kV à 330 kV et le système central se compose d'une bague de support en porcelaine, d'une unité d'extinction d'arc, d'un mécanisme de commande hydraulique/à ressort et d'un contrôleur de densité intelligent. La chambre d'extinction d'arc indépendante génère un flux d'air comprimé pendant le processus d'ouverture pour refroidir efficacement l'arc et interrompre le courant. Une conception de circulation de gaz entièrement fermée garantit un fonctionnement fiable dans divers environnements. Ils présentent une structure simple, une maintenance facile et rapide, une faible consommation d'énergie, de faibles besoins énergétiques de fonctionnement, une fiabilité élevée, une installation facile et un faible bruit.

Spécification

Taper	Douille extérieure en porcelaine
Fréquence	50 Hz/60 Hz
Tension de fonctionnement du système	132kV
Tension nominale	145kV/220kV/330kV
Séquence de fonctionnement	O-0,3s-CO-3min-CO
Nombre de bobines de déclenchement	2
Nombre de bobines de fermeture	1
Nombre de contacts auxiliaires :	10NO,10NC
Milieu de trempe	SF6
Nombre de pauses par phase	1
Temps nécessaire au moteur pour charger la forme du ressort complètement déchargée jusqu'à la position complètement chargée	<30Sc

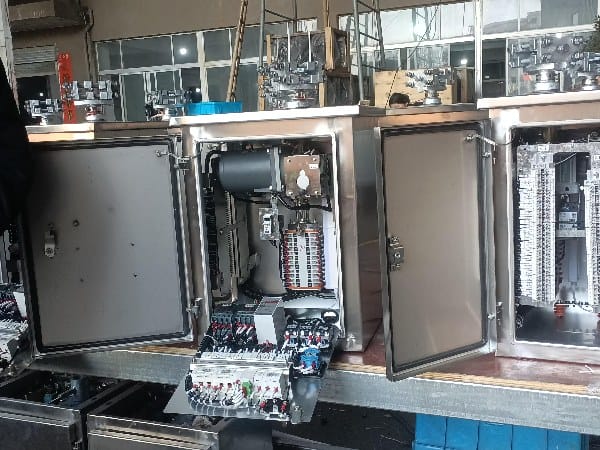

Type de mécanisme de commande	Chargement du ressort
Tension de tenue à la fréquence industrielle (à une altitude inférieure à 1 000 m)	325 kV
Impulsion de foudre nominale tension de tenue (à une altitude inférieure à 1000 m)	750 kV
Mécanisme de fonctionnement	Unipolaire, tripolaire
Âge de fluage Distance	31 mm/kV
Courant de coupure nominal	31,5 kA/3 secondes
Courant normal nominal	3150A
Courant nominal de fermeture de court-circuit	80 kA crête
