Disjoncteur à vide haute tension de type sous-station extérieure ZW7 33kv 40,5kv

Les parafoudres à isolation en porcelaine 220 kV de Lugao sont des dispositifs de protection contre les surtensions adaptés à une utilisation dans les grandes sous-stations et les lignes de transmission UHV. Lugao utilise une technologie de frittage de porcelaine de pointe et une ligne de production dédiée, capable de produire des centaines d'unités par mois. Ces produits sont entièrement conformes aux normes GB et IEC. Chaque parafoudre est soumis à des tests complets de type et d'usine pour garantir une qualité de produit fiable.

Modèle:7

envoyer une demande

Description du produit

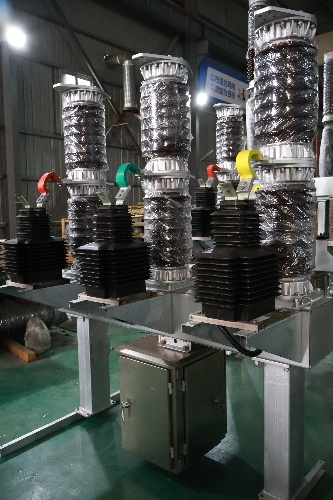

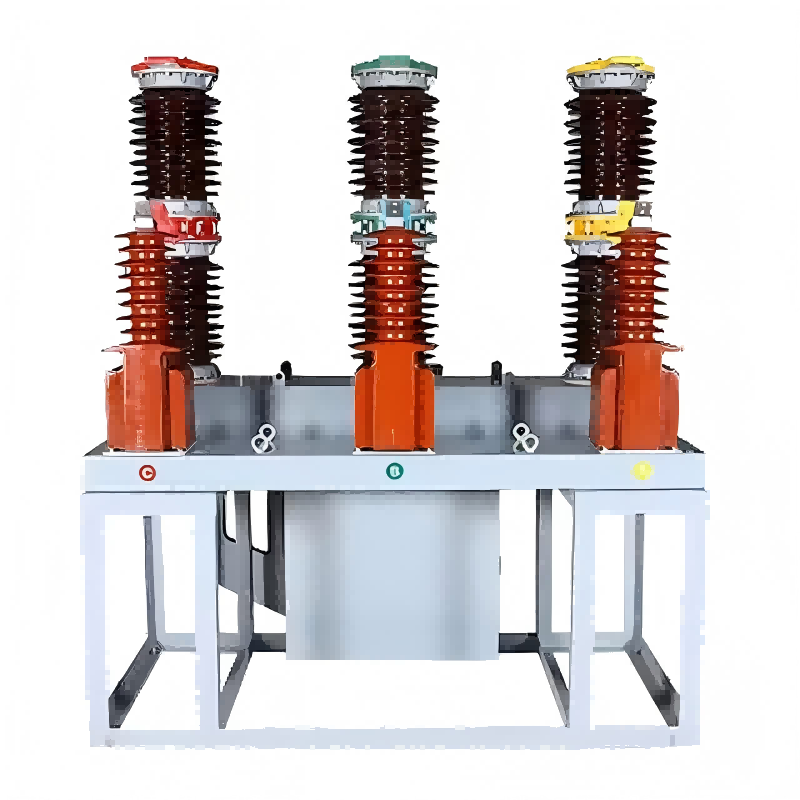

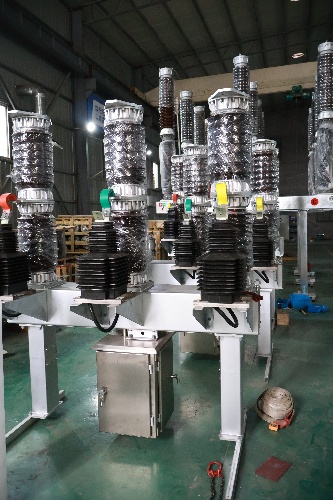

Les disjoncteurs à vide haute tension extérieurs montés sur poteau ZW7 de Lugao sont principalement utilisés pour la protection et le contrôle des lignes aux sorties de sous-stations, la distribution d'énergie dans les entreprises industrielles et minières, ainsi que dans les réseaux électriques urbains et ruraux. Ce produit utilise un principe d'extinction d'arc sous vide combiné à une isolation au gaz SF6, combinant les performances de coupure élevées des interrupteurs à vide avec l'excellente adaptabilité extérieure de l'isolation au gaz. Il convient à une installation extérieure sur poteau, à un fonctionnement fréquent et à des emplacements à haute altitude.

Les disjoncteurs de la série ZW7 utilisent des ampoules à vide hautes performances avec des courants nominaux allant de 1 250 A à 2 500 A. Ils ne nécessitent aucun entretien, ont une longue durée de vie électrique et offrent un faible courant de coupure. Le mécanisme de commande à ressort permet un fonctionnement électrique et manuel, prenant en charge l'intégration du système de télécommande et d'automatisation. Le boîtier en acier inoxydable atteint un indice IP65, résistant efficacement aux divers environnements extérieurs. Sa conception compacte et légère permet une installation directe sur des poteaux électriques ou des plates-formes extérieures. Les disjoncteurs de Lugao ont été soumis à un processus complet de contrôle de qualité, comprenant un ensemble complet de tests de type pour la tension de tenue à la fréquence industrielle et les tests de surtension de foudre. Ils ont également reçu de nombreuses certifications internationales, telles que CE et ISO. Lugao dispose d'une ligne de production automatisée et d'une suite complète d'équipements de test, garantissant à la fois un volume de production élevé et une qualité élevée. Chaque disjoncteur est soumis à plus de 200 cycles de fonctionnement mécanique et de tests de performances avant de quitter l'usine. Lugao propose des services personnalisés, concevant des spécifications personnalisées pour répondre aux besoins des clients. Nous maintenons un inventaire suffisant de modèles standard et fournissons des conseils d’installation, de mise en service et de maintenance à vie.

Disjoncteur à vide haute tension ZW7 Spécifications techniques

lt	Unité	Paramètre
Paramètres de tension et de courant
Tension nominale	KV	40.5
Tension de tenue nominale à fréquence industrielle de courte durée (1 min)	KV	95
Tension assignée de tenue aux chocs de foudre (crête)	KV	185
Courant nominal	A	1250,1600,2000
Courant assigné de coupure en court-circuit	KV	25,31,5
Séquence de fonctionnement nominale		0-0,3s-C0-180s-C0
Temps de coupure du courant assigné de court-circuit	fois	12
Courant nominal de fermeture en court-circuit (crête)	Le	63.80
Courant de tenue de crête assigné	Le	63.80
Courant de tenue de courte durée nominal	Le	25,31,5
Durée du courant assigné de court-circuit	S	4
Vitesse d'ouverture moyenne	MS	1,5 ± 0,2
Vitesse moyenne de fermeture	MS	0,7 ± 0,2
Temps de rebond à la fermeture du contact	MS	＜5
Erreur de synchronisation de fermeture (ouverture) triphasée	MS	＜2
Heure de fermeture	MS	<150
Heure d'ouverture	MS	<60
Durée de vie mécanique	fois	10000
Tension assignée d'emploi et tension assignée des circuits auxiliaires	V	DC220.AC220
Résistance CC du cercle à chaque phase (transformateur non compris)	µQ	<100
Contact dynamique et statique autorisé à porter l'épaisseur	MM	3
Poids	KG	800
