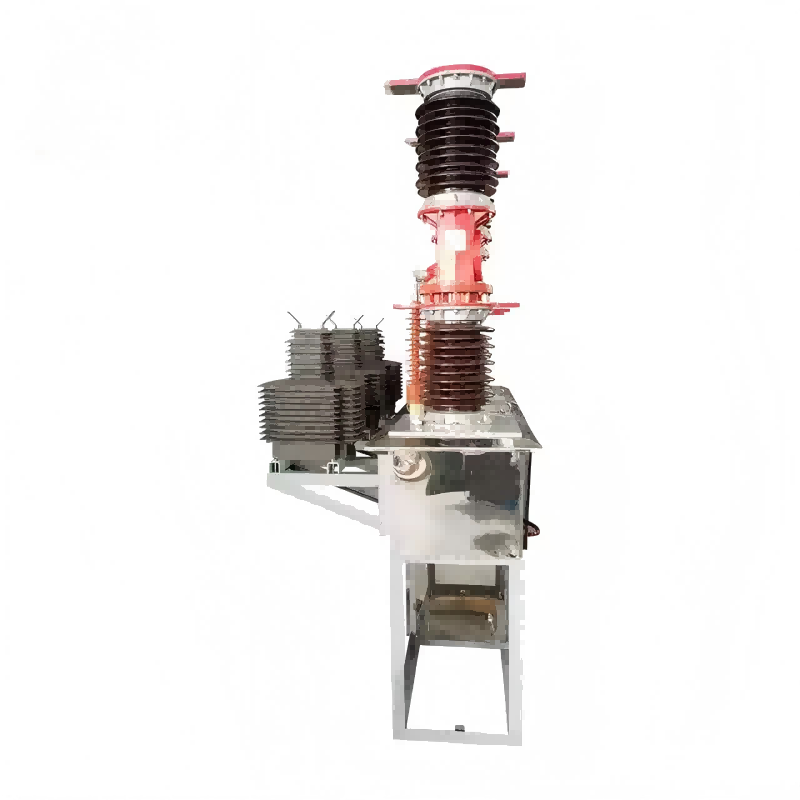

Disjoncteur à vide haute tension triphasé 35KV 40.5KV avec transformateur

Le disjoncteur à vide triphasé haute tension 35KV 40,5KV avec transformateur développé et produit indépendamment par Lugao convient aux réseaux de distribution d'énergie interurbains, garantissant un fonctionnement sûr du réseau électrique et fournissant une protection contre les courts-circuits. Il a de bonnes performances d’étanchéité et est facile à installer et à entretenir. Il a été salué par les clients nationaux et étrangers.

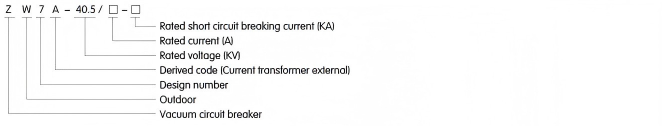

Modèle:ZW7-40.5

envoyer une demande

Description du produit

Présentation du produit

Le disjoncteur à vide triphasé haute tension 35KV 40,5KV avec transformateurs est conçu pour être utilisé dans les systèmes électriques triphasés fonctionnant à 50 Hz et à une tension nominale de 40,5 kV. Ils sont utilisés pour déconnecter et connecter le courant de charge, le courant de surcharge et le courant de court-circuit.

Spécification

Non.	Description			unité	données
1	Tension nominale			KV	40.5
2	Niveau d'isolation nominal	Tension de tenue à la fréquence industrielle de 1 min	Essai à sec	KV	95
		Tension de tenue à la fréquence industrielle de 1 min	Essai humide		80
		Tension de tenue aux chocs de foudre (crête)			185
3	Courant nominal			A	1250；1600；2500
4	Courant assigné de coupure en court-circuit			KA	20 ； 25 ； 31,5
5	Séquence de fonctionnement nominale				O-0,3s-CO-180s-CO
6	Cycle de courant de coupure nominal en court-circuit			combat	12
7	Courant assigné de fermeture en court-circuit (valeur crête)			KA	50 ; 63 ; 80
8	Courant de tenue de crête nominal			KA	50 ; 63 ; 80
9	Courant assigné de tenue aux courts-circuits			KA	20 ; 25 ; 31,5
10	Durée nominale de court-circuit			S	4
11	Distance d'ouverture des contacts			MM	22 ± 2
12	Distance d'ouverture des contacts			MM	4±1
13	Vitesse moyenne de déplacement			MS	1,5 ± 0,2
14	Vitesse moyenne de fermeture			MS	0,7 ± 0,2
15	Temps de rebond à la fermeture du contact			MS	≤2
16	Différence de temps de synchronisation de (sous)commutation du disjoncteur principal triphasé			MS	≤2
17	Heure de fermeture			MS	≤150
18	Temps de trajet			MS	≤60
19	Durée de vie mécanique			combat	10000
20	Tension assignée d'emploi - Tension du circuit auxiliaire			V	DC110/220 AC110/220
21	Résistance CC de chaque circuit de phase (hors transformateur)			μΩ	≤100
22	Poids			KG	800

Environnement de fonctionnement normal

• Température de l'air ambiant : limite supérieure +40°C, limite inférieure -30°C (zones générales), -40°C (altitude dans les zones froides) ;

• Altitude : ≤ 1 000 m (à mesure que l'altitude augmente, le niveau d'isolation nominal augmente en conséquence) ;

• Pression du vent en soirée : pas plus de 700 Pa (équivalent à une vitesse du vent de 34 m/s) ;

• Intensité sismique : Pas plus de 8°C ;

• Degré de pollution : niveau IV ;

• Différence de température quotidienne maximale : pas plus de 25 °C.
